プッシュプルロッキング付 小型丸型コネクタODU MINI-SNAP ミニスナップ

省スペースでシンプルなソリューションを実現する丸型コネクタ

5000回以上の着脱回数

規格

プッシュプルロッキング付 小型丸型コネクタ

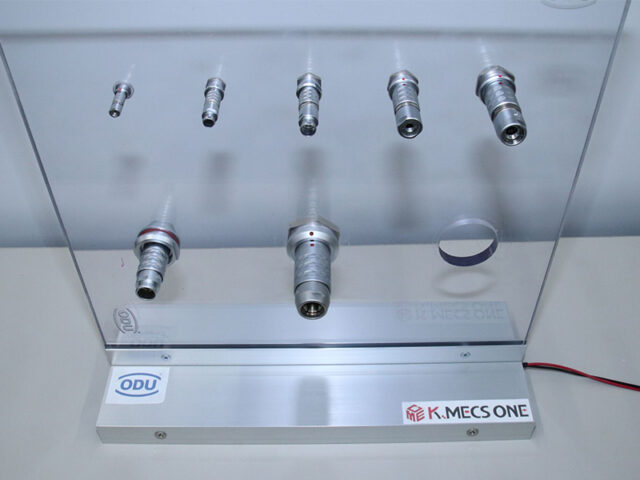

ODU MINI-SNAP ミニスナップシリーズは、医療分野や試験・測定分野など幅広いアプリケーションで採用されるプッシュプルロッキング機構を採用したミニチュアシリンダ型コネクタです。
堅牢な金属ハウジングでプラグコネクタをレセプタクルコネクタにカチッと差し込むだけでロックがかかり、信頼性の高い接続が完了します。ケーブルを引っ張っても外すことはできませんが、アウタースリーブを持って引っ張れば簡単に外すことができます。
ODU MINI-SNAP ミニスナップシリーズは、用途に応じてさまざまなタイプやサイズがラインナップされており、市場に流通している他社製品と互換性を有しているものもあります。

ミニスナップの特長

・コネクタの着脱が非常に簡単
・手が入りにくいような場所でも着脱が容易
・取り付けスペースが小さい
・安全で確実なロッキング
・かん合に必要とする力が小さい
・ロボットハンド等の自動機器でもかん合が可能



ミニスナップのおもなアプリケーション

・医療機器
・試験装置、実験装置、計測機器
・データ、通信機器
・オーディオ、ビデオ、放送機器
・軍事、航空機
・工業用制御機
・原子力、高エネルギー関連機器

製品仕様

ODU MINI-SNAP L・K・S
着脱回数 5,000回
コーディング ツメ – 溝
サイズ 6種類
ハウジング 金属
外径 6.4mm ~ 25mm
インサート 2 ~ 40極 複合インサート
保護等級 IP50 / IP68 から選択
ケーブル接続方法 3種類 (ハンダ, 圧着, PCB)
ODU MINI-SNAP F
着脱回数 5,000回
コーディング ハーフシェル
サイズ 5種類
インサート 2 ~ 27極 複合インサート
保護等級 IP50 / IP68 から選択
ケーブル接続方法 3種類 (ハンダ, 圧着, PCB)
ODU MINI-SNAP S
着脱回数 5,000回
コーディング ツメ – 溝
サイズ 3種類
インサート 2 ~ 10極 複合インサート
保護等級 IP50 / IP68 から選択
ケーブル接続方法 3種類 (ハンダ, 圧着, PCB)
ODU MINI-SNAP L ハーメチックコネクタ
着脱回数 5,000回
コーディング ツメ – 溝
温度範囲 -20 °C ~ 120 °

Youtube

How the half-shell coding in the ODU MINI-SNAP® Series F works
