1万回以上の着脱回数 お求めやすい小型モジュールタイプコネクタODU-MAC Blue-Line

モジュラータイプでレゴのように好きな接続を組み合わせ可能な角型コネクタ

1万回いじょうの着脱回数

規格

概要

小型モジュールタイプコネクタ、1万回以上の着脱回数

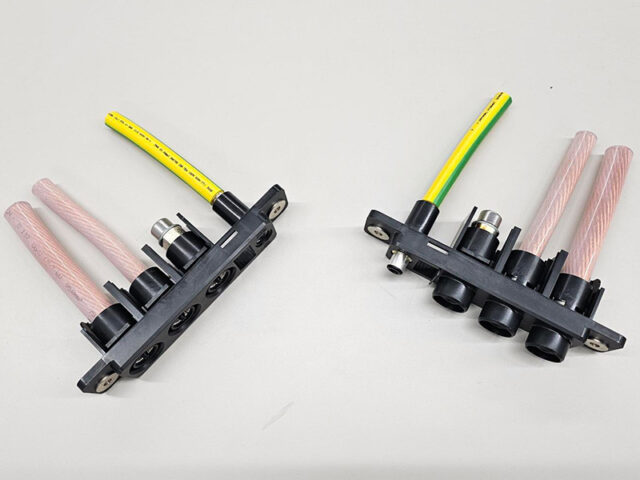

ODU-MAC Blue-Lineは、コンパクトで堅牢なモジュラー式コネクタです。柔軟なシステムにより、信号、電源、大電流、高電圧、同軸ならびに空気、液体、データ伝送または光ファイバーなどに対応したモジュールを組み合わせて一つのコネクタに集約し、全体の小型化と効率化が可能になります。Blue-Lineはクリップイン式で簡単にモジュールの着脱ができるお求めやすいモデル。特に医療分野、試験・測定分野での様々なアプリケーションに採用されています。

Blue-lineの特長

■手動着脱と自動着脱を選べる
■2種類のロッキングオプション:スピンドル、レバー
■クリップイン取付方式で取付、取り外しが簡単
■高い耐久性:1万回以上の着脱回数
■プリント基板に直接実装可能なモジュールも配備
■小ロットからの注文可能



アプリケーション

・電気電子機器、コンピュータ・OA機器、エンジンや自動車伝送機器などの製造・検査ライン
・ロボット、自動ツールチェンジャー、金型自動交換、自動搬送システムなどの各種FA装置
・医療機器、医療設備
・航空、宇宙、鉄道、輸送設備



スプリングワイヤー・コンタクトの特長

・振動・衝撃・温度変化などに強く、信頼性の高い接触を維持します。
・接触抵抗が低く、大電流や微小信号の安定した通電が可能です。
・耐久性に優れ、長寿命を実現します。

製品仕様

ODU-MAC Blue-Line 手動着脱タイプ
着脱回数 10,000回
ロッキングフレーム 3種類:スピンドル, レバー, サイドロッキング
ハウジング 8種類
モジュール 18種類
保護等級 IP54
使用温度範囲 -40℃ ~ 125℃
ODU-MAC Blue-Line 自動着脱タイプ
着脱回数 10,000回
ドッキングフレーム 4種類
モジュール 18種類
保護等級 IP50 / IP65

Youtube

ODU-MAC® Blue-Line: How to assemble the modules easily

ドキュメントダウンロード:ファイル形式(pdf)
