コンパクトな鉄道向けArm-basedコンピュータ (ワイヤレスおよびセルラー拡張オプション付き)NEWV1200シリーズ
入力電源 DC24V対応
産業用2ポート搭載
ワイド温度範囲モデル
規格
コンパクトな鉄道向けArm-basedコンピュータ
コンピューティングプラットフォームV1200シリーズは、鉄道TCMSデータの取得および車両-地上間のアプリケーション用に設計されており、デュアルM12 10/100/1000 Mbpsイーサネットポート、ビルトイン5GおよびWi-Fi 6モジュール、デュアルRS-232/422/485シリアルポートを備えています。スリムでコンパクトな設計と複数の取付けオプションにより、設置スペースを削減し、さまざまなキャビネットや車両に柔軟に取付けることができます。
V1200にはMoxa Industrial Linux (MIL)が搭載され、Linuxの長期サポートと脆弱性パッチが提供されます。また、イーサネットおよびワイヤレスネットワーク設定をプログラミングなしで簡単に行えるWebベースのインターフェースを備えています。
ワイヤレス対応モデルは試験室で徹底的にテストされ、EN 50155必須要件とOT4動作温度 (セルラーおよびWi-Fiモジュール有効時: -40 ~ 70 ℃）要件を満たしていることが保証されており、幅広い温度範囲のアプリケーションに適しています。

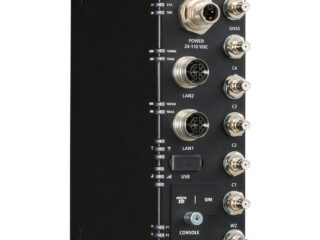

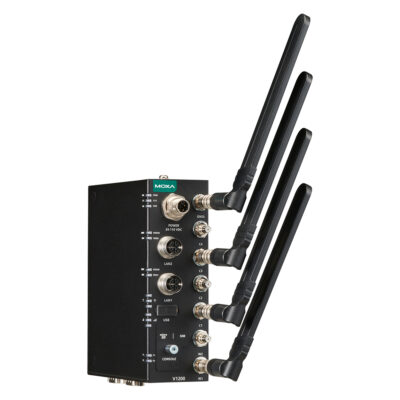

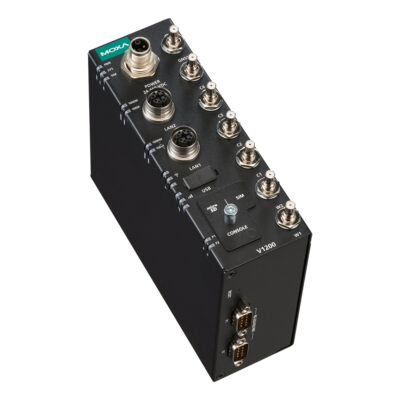

外観
※クリックで画像拡大します。

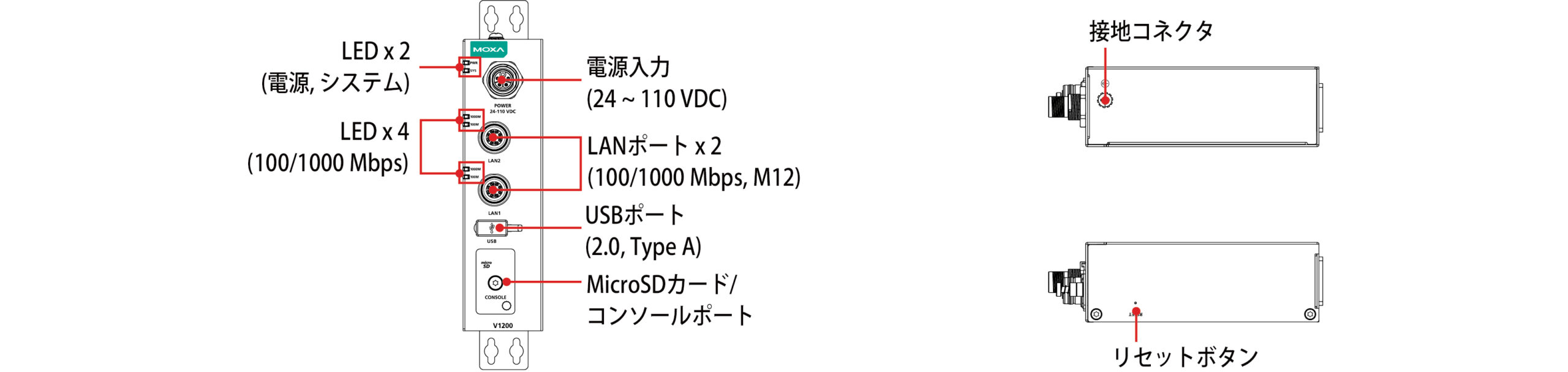

V1202-CT-Tモデル

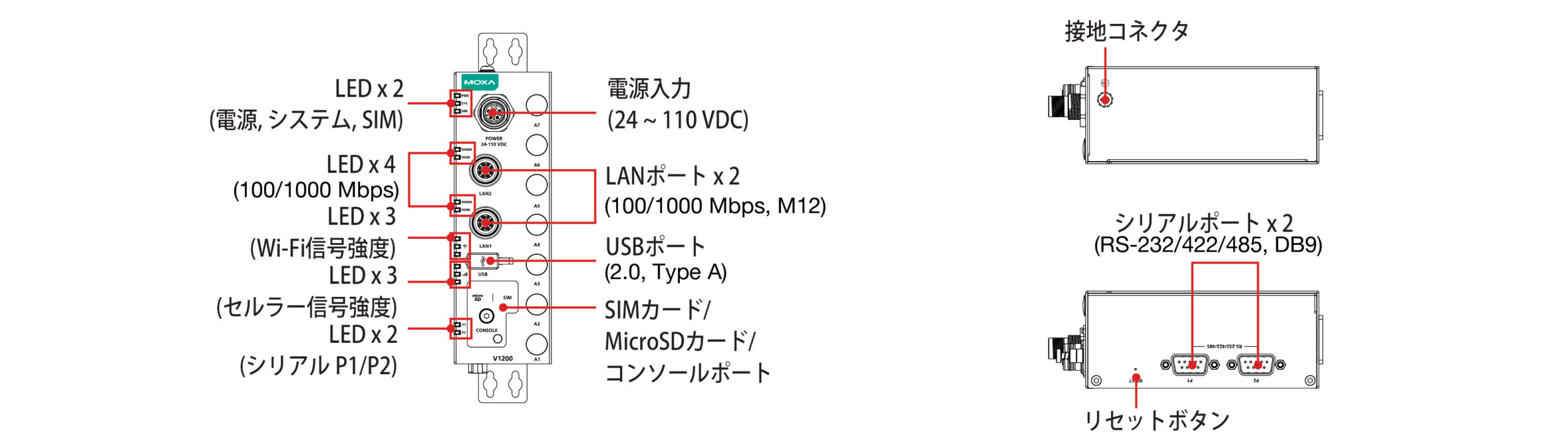

V1222-CT-Tモデル

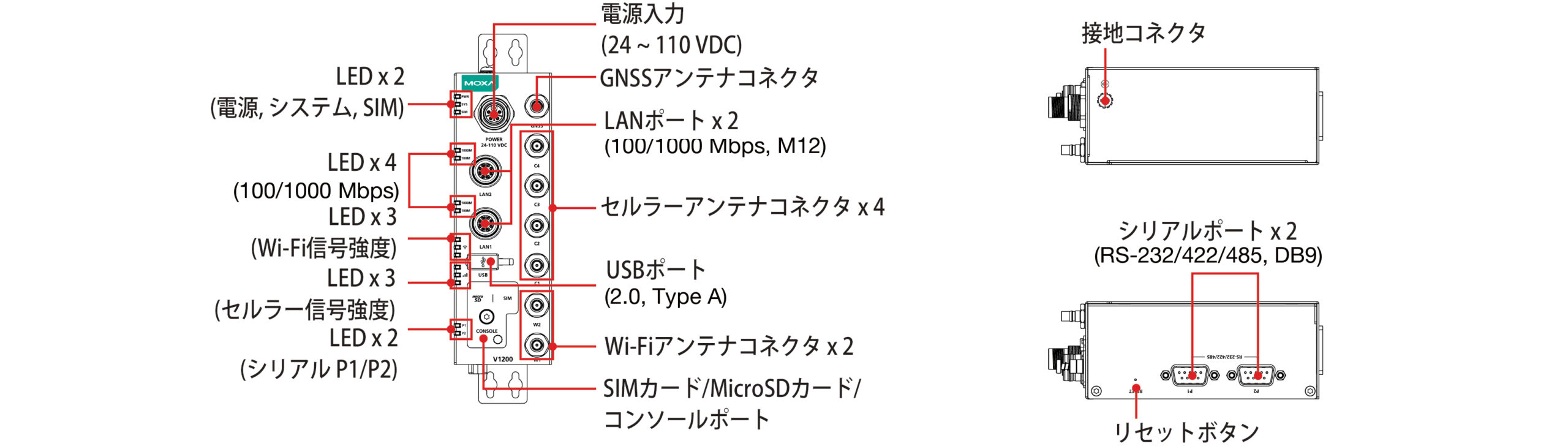

V1222-W-CT-Tモデル
主な特長
• Arm Cortex-A53 クアッドコア 1.6 GHzプロセッサ搭載
• 複数の取付けオプションを備えたスリムでコンパクトな設計
• 5G Sub-6GHz (NR)およびWi-Fi 6対応の通信モジュールを内蔵し、デュアルSIMに対応
• TPM 2.0モジュール内蔵
• Moxa Industrial Linuxを内蔵し、長期Linuxサポートを提供
• 24 ~ 110 VDCの電源範囲に対応した絶縁電源
• EN 50155の必須項目すべてに適合*
*本製品はEN 50155で定義された鉄道車両アプリケーションに適しています。詳細はこちらをご覧ください: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
| コンピュータ | |
| CPU | Arm Cortex-A53 クアッドコア 1.6 GHz |
| DRAM | 4 GB LPDDR4 |
| サポートOS | Moxa Industrial Linux 3 (Debian 11, カーネル 5.10), 2031 EOL www.moxa.com/MILを参照 |
| プリインストール ストレージ |
16 GB eMMC |
| 拡張スロット | microSDソケット x 1 |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (M12 X-coded) x 2 |
| シリアルポート | V1222-CT-T, V1222-W-CT-T: RS-232/422/485ポート x 2 (ソフトウェアで選択可能, DB9 オスコネクタ) |
| USB 2.0 | USB 2.0 hosts x 1, type-Aコネクタ |
| Wi-Fiアンテナコネクタ | V1222-CT-T, V1222-W-CT-T: QMA x 2 |
| セルラーアンテナコネクタ | V1222-CT-T, V1222-W-CT-T: QMA x 4 |
| GPSアンテナコネクタ | V1222-CT-T, V1222-W-CT-T: QMA x 1 |
| コンソールポート | RS-232 (TxD, RxD, GND), 3ピンヘッダ出力 (115200, n, 8, 1) |
| 拡張スロット | M.2 E-keyスロット x1 (Wi-Fi 6用) M.2 B-keyスロット x1 (5G用) mPCIeスロット x1 (LTE用) Note: 5GとLTEは同時に使用できません。 |
| SIMフォーマット | V1222-CT-T, V1222-W-CT-T: ナノ |
| SIM数 | V1222-CT-T: 2 (5G用) または 2 (LTE用) V1222-W-CT-T: 2 (5G用) |
| ボタン | リセットボタン |
| TPM | TPM v2.0 |
| シリアルインターフェース | |
| ポート数 | V1222-CT-T, V1222-W-CT-T: 2 |
| ボーレート | 50 bps ~ 115.20 kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, Even, Odd, Space, Mark |
| フロー制御 | RTS/CTS, XON/XOFF ADDC (自動データ方向制御) for RS-485 RTS Toggle (RS-232のみ) |
| シリアル絶縁 | なし |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| セルラーインターフェース | |
| LTEバンド (LTEモジュール) |
Band 1 (2100 MHz), Band 2 (1900 MHz), Band 3 (1800 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 7 (2600 MHz), Band 8 (900 MHz), Band 9 (1800 MHz), Band 12 (700 MHz), Band 13 (700 MHz), Band 14 (700 MHz), Band 18 (850 MHz), Band 19 (850 MHz), Band 20 (800 MHz), Band 25 (1900 MHz), Band 26 (850 MHz), Band 28 (700 MHz) |
| 5G NRバンド (5Gモジュール) |
NSA および SAバンド: n1 (2100 MHz), n2 (1900 MHz), n3 (1800 MHz), n5 (850 MHz), n7 (2600 MHz), n8 (900 MHz), n12 (700 MHz), n13 (700 MHz), n14 (700 MHz), n18 (800 MHz), n20 (800 MHz), n25 (1900 MHz), n26 (850 MHz), n28 (700 MHz), n29 (700 MHz), n30 (2300 MHz), n38 (2600 MHz),n40 (2300 MHz), n41 (2500 MHz), n48 (3600 MHz), n66 (1700 MHz), n71 (600 MHz), n75 (1500 MHz), n77 (3700 MHz), n78 (3500 MHz), n79 (4500 MHz) |
| UMTS/HSPAバンド (LTEモジュール) |
Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz) |
| UMTS/HSPAバンド (5Gモジュール) |
Band 1 (2100 MHz), Band 2 (1900 MHz), Band 4 (1700 MHz), Band 5 (850 MHz), Band 6 (850 MHz), Band 8 (900 MHz), Band 19 (850 MHz) |
| LTEバンド (5Gモジュール) |
B1 (2100 MHz), B2 (1900 MHz), B3 (1800 MHz), B4 (1700 MHz), B5 (850 MHz), B7 (2600 MHz), B8 (900 MHz), B12 (700 MHz), B13 (700 MHz), B14 (700 MHz), B17 (700 MHz), B18 (800 MHz), B19 (800 MHz), B20 (800 MHz), B25 (1900 MHz), B26 (850 MHz), B28 (700 MHz), B29 (700 MHz), B30 (2300 MHz), B32 (1500 MHz), B34 (2000 MHz), B38 (2600 MHz), B39 (1900 MHz), B40 (2300 MHz), B41 (2500 MHz), B42 (3500 MHz), B43 (3600 MHz), B46 (5200 MHz), B48 (3600 MHz), B66 (1700 MHz), B71 (600 MHz) |
| 2Gバンド (LTEモジュール) |
Band 2 (PCS_1900), Band 3 (DCS_1800), Band 5 (GSM_850), Band 8 (EGSM_900) |
| ケーブル | 5Gモジュール: IPEX MHF4 to QMA ケーブル x 5 (4 x データ伝送用, 1 x GNSS) LTEモジュール: IPEX MHF to QMA ケーブル x 3 (2 x データ伝送用, 1 x GNSS) |
| GPSインターフェース | |
| 周波数帯域 | 5Gモジュール: 広帯域GNSS: 1559 ~ 1606 MHz (推奨) GPS: BW NB GPS 2.046 MHz (中心: 1575.42 MHz) GLONASS: BW 約8.3 MHz (1597.05 ~ 1606 MHz) BeiDou: 4.092 MHz BW (1559.05 ~ 1563.14 MHz) Galileo: 4.092 MHz BW (中心: 1575.42 MHz) LTEモジュール: 広帯域GNSS: 1559 ~ 1606 MHz (推奨) GPS/GLONASS/BeiDou/Galileo/QZSSを搭載した最先端のGNSSソリューション |
| サポートアンテナタイプ | 5Gモジュール: 能動アンテナ (デフォルト) 7.5 dB < ゲイン < 26 dB (ノミナルパフォーマンス) 1.5 dB < ゲイン < 7.5 dB (ノミナルパフォーマンス) ATコマンドで設定 受動アンテナ: 1.5 dBi < ゲイン < 3 dBi LTEモジュール: 標準14 dBi < ゲイン < 17 dBi (GNSSプリフィルタ付き外部能動アンテナ) |
| 初回測位時間 (TTFF) | 5Gモジュール: ホットスタート: 1 秒, ウォームスタート: 27 秒, コールドスタート: 28 秒 Open Sky, 平均TTFF LTEモジュール: ホットスタート: 1.1秒, ウォームスタート: 22.1秒, コールドスタート: 29.9秒 GPS + GLONASSシミュレータテスト |
| 感度 | 5Gモジュール: コールドスタート: -146 dBm,トラッキング: -161 dBm, データ取得: -148 dBm LTEモジュール: コールドスタート: -145 dBm,トラッキング: -160 dBm, データ取得: -147 dBm |
| アップデートレート | 最小 1 Hz |
| WLANインターフェース | |
| WLAN規格 | 802.11a/b/g/n/ac/ax |
| 周波数帯域 | 2.4 GHz/6 GHz, 2.4 GHz/5 GHz |
| LEDインジケータ | |
| システム | 電源 x 1, システム x 1, SIMカードインジケータ x 1 |
| LAN | 2 ポート, ポートあたり1 (10/100/1000 Mbps) |
| シリアル | V1222-CT-T, V1222-W-CT-T: ポートあたり1 LED |
| ワイヤレス信号強度 | セルラー x 3, Wi-Fi x 3 |
| 電源 | |
| 電源入力数 | 1 |
| 入力電圧 | 24 ~ 110 VDC |
| 入力電流 | V1202-CT-T: 0.4 A @ 24 VDC, 0.1A @ 110 VDC V1222-CT-T: 0.6 A @ 24 VDC, 0.13A @ 110 VDC V1222-W-CT-T: 0.6 A @ 24 VDC, 0.13A @ 110 VDC |
| 消費電力 | V1202-CT-T: 7.4 W at 95% CPUローディング V1222-W-CT-T: 13.7 W (5G & Wi-Fi使用時) at 95% CPUローディング |
| 電源コネクタ | M12 K-code電源コネクタ |
| 逆極性保護 | 有 |
| 信頼性 | |
| 自動リブートトリガ | 外部 RTC (リアルタイムロック) |
| アラートツール | 外部 WDT (ウォッチドッグタイマー) |
| 外形 | |
| ハウジング | メタル, SECC |
| IP定格 | IP40 |

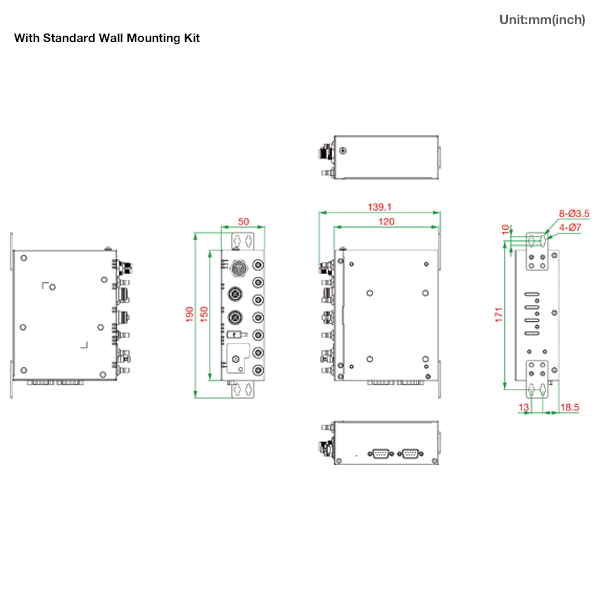

| 寸法 | V1202-CT-T: 150 x 120 x 41 mm V1222-CT-T/V1222-W-CT-T: 150 x 120 x 50 mm |
| 重量 | 製品のみ (取付け金具なし) V1202-CT-T: 665 g V1222-CT-T : 935 g V1222-W-CT-T : 1,005 g |

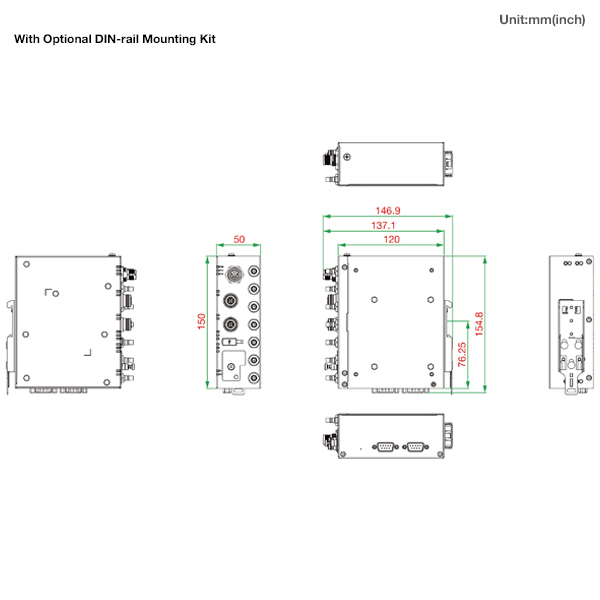

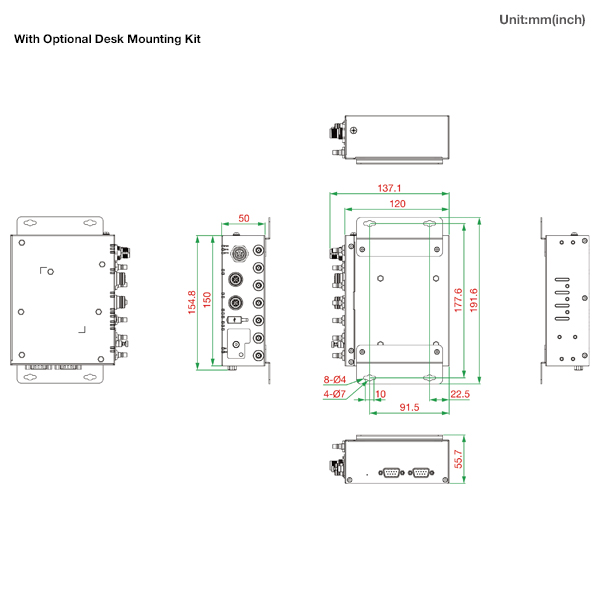

| 設置および取付 | ウォールマウンティング (標準), デスクマウンティング (オプション), DINレールマウンティング (オプション) |
| 環境 | |
| 動作温度 | -40 ~ 70 ℃ (セルラーおよびWi-Fi使用時) |
| 保管温度 (外装含む) | -40 ~ 85 ℃ |
| 相対湿度 | 5 ~ 95 % (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: line-to-line 2 kV, Signal: line-to-ground 2 kV IEC 61000-4-6 CS: 150 kHz ~ 80 MHz; Signal: 10 V IEC 61000-4-8 PFMF |
| 無線 | EN 301 489-1/-17/-19/-52 EN 62311 EN 300 328 (WLAN 2.4G) EN 301 893 (WLAN 5G) EN 303 687 (WLAN 6 GHz) EN 301 908-1 EN 303 413 FCC UKCA |
| 国際規格 | FCC, CE, UKCA, RCM (V1202-CT-T, V1222-CT-T) |
| 安全 | IEC 62368-1, UL 62368-1 |
| 鉄道防火 | EN 45545-2, NFPA130 |
| 鉄道 | EN 50155: 2021, EN 50121-4 |
| 衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
| 振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | V1202-CT-T:2,755,789時間 V1222-CT-T:1,430,568時間 V1222-W-CT-T:1,324,329時間 |
| 規格 | Telcordia Standard SR332, GB |
| 保証 | |
| 保証期間 | 5年 |
本体
| V1202-CT-T | 鉄道向けArm-basedコンピュータ, Arm Cortex-A53 クアッドコア 1.6 GHz, eMMC: 16 GB, LPDDR4: 4 GB, GbEポート x 2, 動作温度: -40 ~ 70 °C, コンフォーマルコーティング |
| V1222-CT-T | 鉄道向けArm-basedコンピュータ, Arm Cortex-A53 クアッドコア 1.6 GHz, eMMC: 16 GB, LPDDR4: 4 GB, GbEポート x 2, シリアルポート x 2, Wi-Fi 6, 5G, LTE専用M.2 Ekey, M.2 Bkey, mPCIeソケット, 動作温度: -40 ~ 70 °C, コンフォーマルコーティング |
| V1222-W-CT-T | 鉄道向けArm-basedコンピュータ, Arm Cortex-A53 クアッドコア 1.6 GHz, eMMC: 16 GB, LPDDR4: 4 GB, GbEポート x 2, シリアルポート x 2, ビルトイン 5G/Wi-Fi 6, 動作温度: -40 ~ 70 °C, コンフォーマルコーティング |
