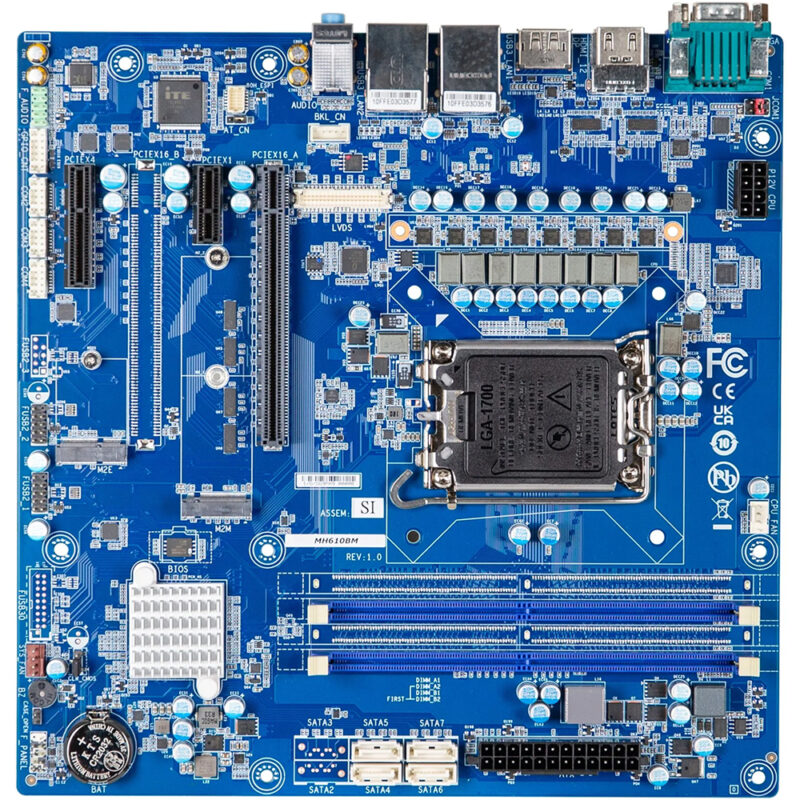

第12/13/14世代Intel® Core™プロセッサ対応、Intel® H610チップセット搭載Micro-ATXマザーボードuATX-H610B

M.2搭載

USB3.xポート搭載

デュアルディスプレイ対応

ディスプレイポート搭載

HDMI端子搭載

規格

主な特長

・Micro ATXフォームファクタ
・第12/13/14世代Intel® Core™プロセッサに対応
・Intel® H610チップセット搭載
・デュアルチャンネル DDR5, 2 x DIMM
・1 x GbE LANポート
・1 x 2.5GbE LANポート
・4 x SATA 6Gb/sポート
・最大 3つのPCIe拡張スロット
・8 x USBポート
・1 x COMポート (RS-232/422/485 & RI/5V/12V)
・3 x COMポート (RS-232)

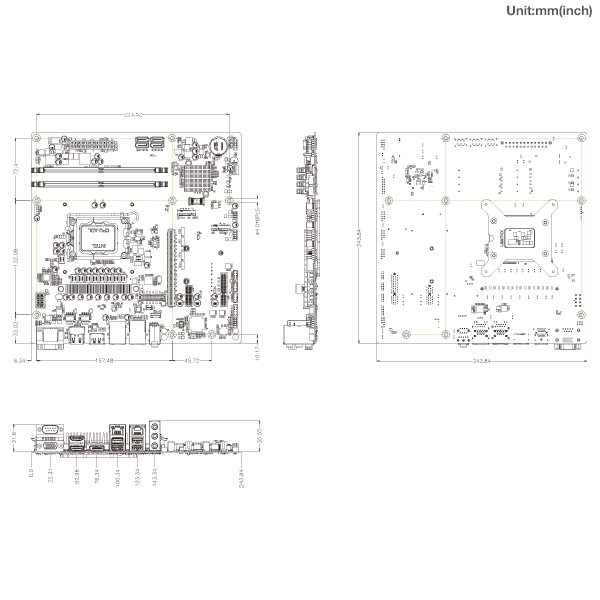

フォームファクタ Micro ATX
244W x 244D (mm)
CPU LGA1700対応  第12/13/14世代Intel® Core™ i9/i7/i5/i3プロセッサ,
Pentium® & Celeron®プロセッサ対応, TDP 125W未満
ソケット 1 x LGA 1700
チップセット Intel® H610 チップセット
メモリ 2 x DDR5 DIMMソケット, 最大 64GB
デュアルチャンネルDDR5 4800 MHzメモリモジュールをサポート
イーサネット 1 x GbE LANポート (Intel® I219V), 1 x 2.5GbE LANポート (Intel® I226V)
ビデオ 統合グラフィックプロセッサはCPUにより異なります:
2 x HDMI 2.0ポート, 最大解像度 4096×2160 @60Hzをサポート
1 x DPポート, 最大解像度 4096×2160 @60Hzをサポート
1 x D-subポート, 最大解像度 1920×1080 @60Hzをサポート
1 x LVDSポート, 最大解像度 1920×1200 @60Hzをサポート
(3 x 独立ディスプレイ出力)
オーディオ Realtek® ALC897
ストレージ 4 x SATA 6Gb/sポート
拡張スロット 1 x PCIe x16 (Gen4 x16)
1 x PCIe x1 (Gen3 x1)
1 x PCIe x4 (Gen3 x4)
1 x 2280/2242 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key
内部I/O 1 x 24ピンATX主電源コネクタ
1 x 8ピンATX 12V電源コネクタ
1 x CPUファンヘッダ
1 x システムファンヘッダ
1 x フロントパネルヘッダ
1 x フロントパネルオーディオヘッダ
1 x ケースオープンヘッダ
4 x USB 2.0ヘッダ
3 x COMヘッダ (RS-232)
1 x GPIO (8bit) & SMBusヘッダ
1 x バックライトコントロールヘッダ
1 x クリアCMOSジャンパ
1 x ブザー
1 x AT/ATXモード選択ジャンパ

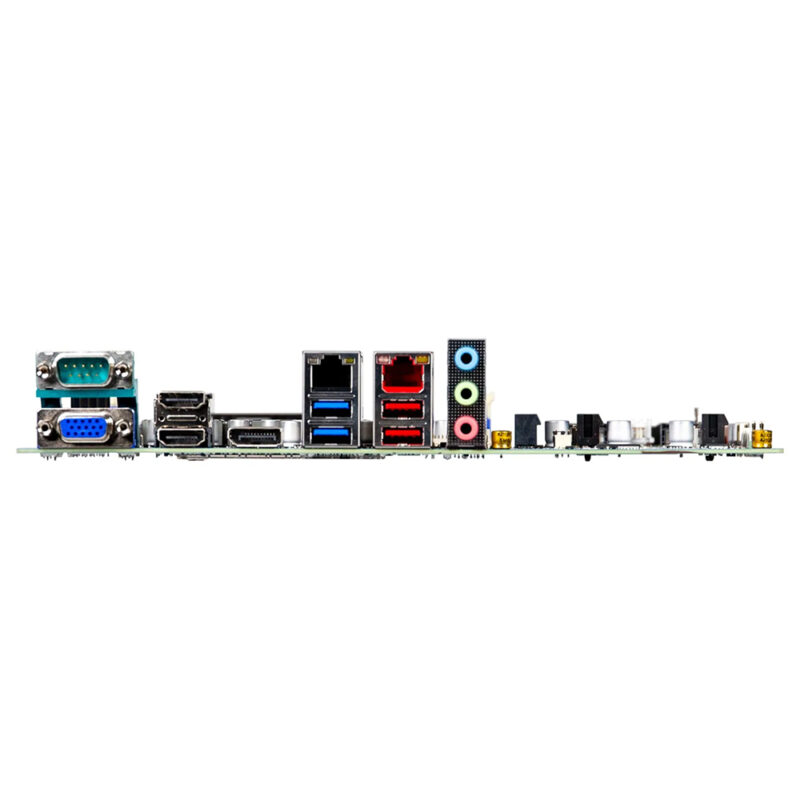

リアI/O 3 x オーディオジャック (Line in, Line out, Mic in)
2 x HDMI
1 x ディスプレイポート
1 x VGA
1 x COMポート (RS-232/422/485 & RI/5V/12V)
2 x RJ45 LANポート
2 x USB 3.2 Gen 2 x 1
2 x USB 3.2 Gen 1
TPM TPM 2.0セキュリティチップ搭載
INFINEON SLB9670VQ2.0
OS互換性 Windows 10/11 (x64)
環境 動作温度: 0°C ~ 60°C
動作湿度: 0 ~ 90% (結露なきこと)
待機時温度: -40°C ~ 85°C
待機時湿度: 0% ~ 95% (結露なきこと)
パッケージ内容 マザーボード本体
IOシールド x 1
SATAケーブル x 2

※本製品の仕様は予告なく変更になる可能性があります。

ドキュメントダウンロード：ファイル形式（pdf）
