Intel Atom®x5-E3940プロセッサ搭載 車載および鉄道アプリケーション用ファンレスボックス型PCtBOX110

USB3.xポート搭載

ファンレス

HDMI端子搭載

規格

Intel Atom® x5-E3940搭載 車載および鉄道アプリケーション用ファンレスボックス型PC

tBOX110はISO 7637-2に準拠し、Intel Atom® x5-E3940プロセッサを搭載したファンレスボックス型PCです。寸法わずか164 x 128 x 44 mm、重量1.0 kgのコンパクトサイズで、スペースに制限のある環境でも使用可能です。また、堅牢な設計で-40℃ ~ 70℃の広動作温度範囲に対応し、3 Grmsの耐振動性を備えています。スマートイグニッションを備えた一般的な自動車用12/24 VDC、鉄道用24 ~110 VDC、および一般用途の9 ~ 36 VDCの幅広い電源入力をサポートし、DINレールおよびウォールマウントによる取り付けが可能で、輸送アプリケーションに最適です。さらに、COM、CANBus、RS-232/422/485 (シールド接地付き)、RJ-45 LANポート、USB 3.0ポート、キーロック付きHDMI 1.4bを各2つずつ、Mic-in、Line-out、DB9 8-bitプログラマブルDIO、スマートイグニッション付き電源入力を各1つずつ備えています。

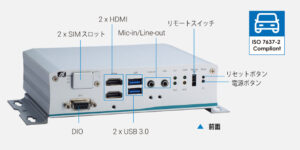

ISO 7637-2準拠の車載向けPC

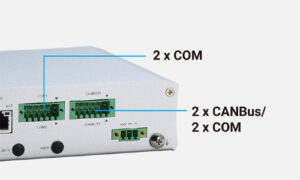

多様な通信オプション

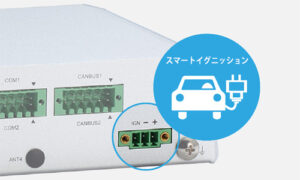

スマートイグニッションに対応



主な特長

・CE、FCC、LVD、EN 45545-2 および EN 50155認定取得、ISO 7637-2準拠
・動作温度範囲: -40°C ~ 70°C (EN 50155 OT4)
・9 ~ 36 VDCおよび24 ~ 110 VDC (EN 50155準拠)の電源入力
・安全なシャットダウンおよび車両バッテリ保護用スマートイグニッション
・コンパクトサイズながら豊富なI/Oインターフェースを搭載、TPM2.0もサポート

標準色 シルバー
外形 アルミ押出材および硬質鋼, IP20
CPU Intel Atom® x5-E3940 4C @1.6 GHz, TDP: 9.5W
チップセット SoC integrated
システムメモリ 1 x DDR3L-1866 SO-DIMM, 最大 8GB
BIOS AMI
COM 自動車: 2 x RS232/422/485 (4線), シールド接地付き
鉄道: 4 x 絶縁RS-232/422/485 (4線), シールド接地付き
USB 2 x USB 3.0
PoE なし
イーサネット 自動車: 2 x RJ-45 10/100/1000 Mbpsイーサネット (Intel® I210-IT)
鉄道: 2 x M12 A-coded/X-coded 10/100/1000 Gbpsイーサネット (Intel® I210-IT)
ディスプレイ 2 x HDMI 1.4b (ネジロック付き)
CANBus 自動車: 2 x 絶縁CANBus 2.0 A/B, SocketCAN対応
デジタルI/O 1 x DB9 8-bit プログラマブル DIO
オーディオ 1 x Mic-in, 1 x Line-out
ストレージ 1 x 内蔵 2.5インチ SATAドライブ (高さ 9.5 mm)
1 x mSATA (1 x PCI Express Miniカードスロットを占有)
拡張インターフェース 2 x フルサイズ Rev.1.2 PCI Express Miniカードスロット:
1 x USB/PCIe, 外部SIMソケット付き (標準サイズSIMソケット)
1 x mSATA/USB/PCIe, 外部SIMソケット付き (標準サイズSIMソケット)
その他 1 x リセットボタン
1 x 電源ボタン
1 x リモートスイッチ
4 x アンテナ開口部
電源 自動車: 1 x ターミナルブロック, 9 ~ 36 VDC, スマートイグニッション付き
鉄道: 1 x M12 オス A-coded, 24 ~ 110VDC, スマートイグニッション付き
ウォッチドッグタイマー 255レベル, 1 ~ 255秒
動作温度 -40°C ~ 70°C (W.T.使用時)
相対湿度 0% ~ 95% (結露なきこと)
振動 3 Grms w/ SSD (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作中)
1 Grms w/ HDD (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作中)
2 Grms w/ HDDおよび防振キット (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作中)
MIL-STD-810G, Method 514.6C-VI Category 4準拠
衝撃 なし
寸法 (W x D x H) 164.1 x 128 x 44.1 mm
重量 (Net/ Gross) 1.02 kg /1.44 kg
規格または認証 CE, FCC, LVD, EN 45545-2およびEN 50155認定取得, ISO 7637-2準拠
EOS Windows® 10 64-bit, Ubuntu 20.04
対応ソフトウェア AXView
設置・取付 ウォールマウント, DINレール (オプション)

※本製品の仕様は予告なく変更になる可能性があります。

※クリックすると画像拡大します。

本体

tBOX110-APL-TV
(P/N-E26N110100)		 Intel Atom® x5-E3940プロセッサ搭載ファンレス自動車用組み込みシステム, 2 x RJ-45 GbE LAN, ターミナルブロック DC-in, 2 x USB 3.0, 2 x HDMI, 2 x COM, DIO, 2 x CAN, オーディオmic-in/ line-out, スマートイグニッション付き, TPM 2.0, 12/24 VDC
tBOX110-APL-MR2
(P/N-E26N110102)		 Intel Atom® x5-E3940プロセッサ搭載ファンレス鉄道用組み込みシステム, 2 x M12 A-code GbE LAN, M12 DC-in, 2 x USB 3.0, 2 x HDMI, 4 x COM, DIO, オーディオmic-in/line-out, TPM 2.0, 24 ~ 110VDC
tBOX110-APL-MR4
(P/N-E26N110103)		 Intel Atom® x5-E3940プロセッサ搭載ファンレス組み込みシステム, 2 x M12 A-code GbE LAN, M12 DC-in, 2 x USB 3.0, 2 x HDMI, 4 x COM, DIO, オーディオmic-in/line-out, TPM 2.0, 24 ~ 110VDC



アクセサリ

886N32410A0E tBOX用MCR8822CE-P Wi-Fi KIT (20) (E)
886N11012A0E LTE NL668-JP tBOX110 M1R 2020 (E)
886N11010A0E tBOX110用LTE LE910C4-AP (20) (E)
509000001500 tBOX110-APL-TV (E26N110100)用PWS FSP120-AAAN3(9NA1206647) FSP 120W
509000002200 tBOX110-APL-MR2&4 (E26N110102/E26N110103)用PWS 9NA0908344 FSP 90W
594B8120B30E DC INケーブル M12 メス 5P 180CM, ACCなし (試験用)
594B8152710E LANケーブル M12-XCODE/RJ45プラグ CAT6 180CM
594N3202730E LANケーブル M12-A オス 8P TO RJ-45
59906000010E 電源コード YP-12/YC-12 (日本)
59903000000E 電源コード YP-22/YC-12 (欧州)
59904010000E 電源コード/UK YP-61A/YC-12 L=1830mm
886N11011A0E tBOX110 DINレールキット (E)
8816N1000A0E tBOX防振キット (E)
