第11世代Intel® Core™ Tiger Lakeプロセッサ搭載ラックマウントコンピュータベースモデルおよび多機能インターフェースモデルNEWRKP-C110シリーズ

USB3.xポート搭載

ファンレス

入力電源 DC12V対応

入力電源 DC24V対応

HDMI端子搭載

規格

第11世代Intel® Core™ Tiger Lakeプロセッサ搭載ラックマウントコンピュータベースモデルおよび多機能インターフェースモデル

ラックマウントコンピュータRKP-C110シリーズは、第11世代Intel® Celeron® または Intel® Core™ i5 または i7プロセッサを搭載し、最大12個のギガビットイーサネットポート、10個のソフトウェアで選択可能なRS-232/422/485シリアルポート、デジタル入力とデジタル出力各8個を含む豊富なインターフェースオプションを備えています。通信インターフェースは全てフロントパネルに配置されており、アクセスが容易で産業用アプリケーション向けの拡張に適しています。2つのハンドローテーション式2.5インチSSDストレージドライブと外付けの交換可能なRTCバッテリ設計により、信頼性と耐久性に優れ、汎用的でありながらユーザーフレンドリーなコンピューティングプラットフォームを提供します。

-30 ~ 60 ℃の動作温度に対応し、TPM2.0モジュールを内蔵した1UファンレスラックマウントコンピュータRKP-C110シリーズは、過酷な動作環境における産業用アプリケーションのための安全で信頼性の高い理想的なコンピューティングプラットフォームです。

外観

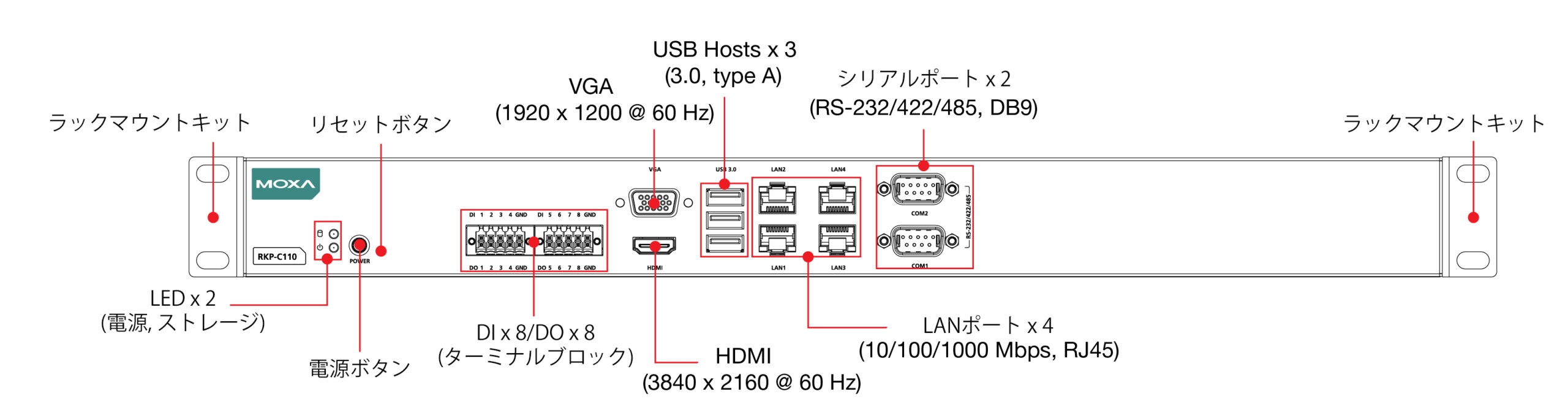

前面

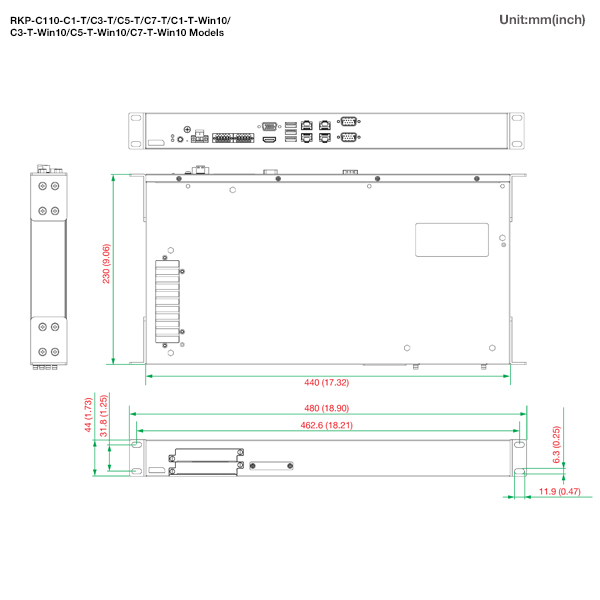

RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル

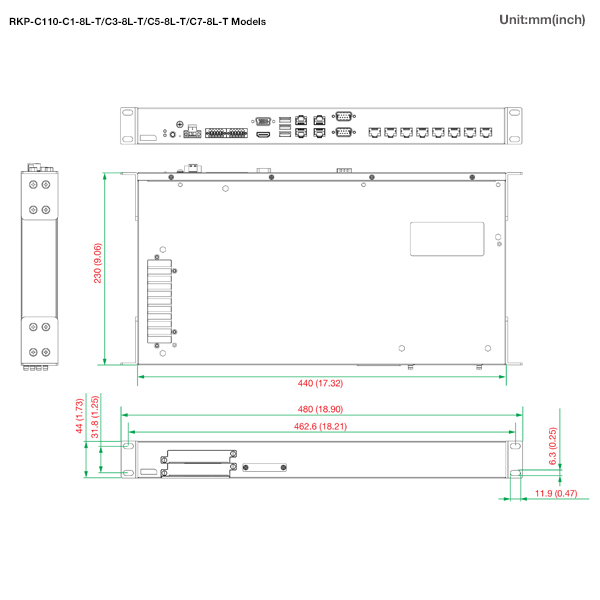

RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル

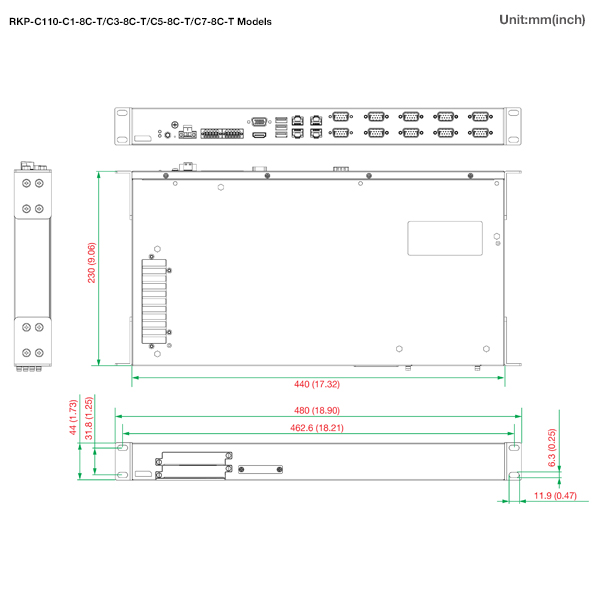

RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル

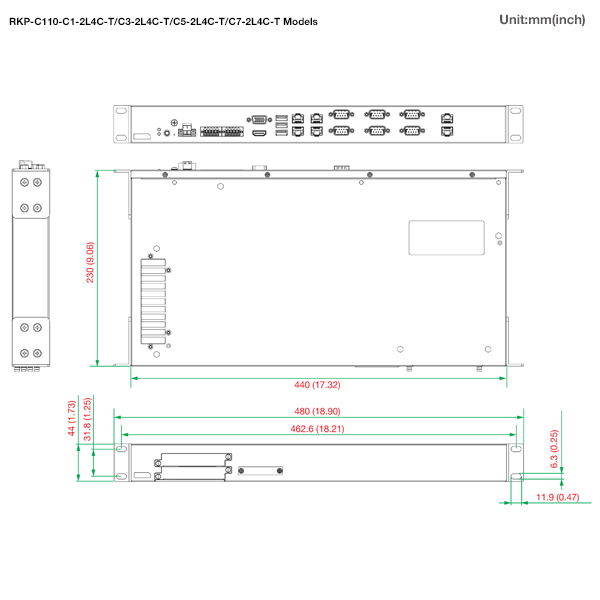

RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル

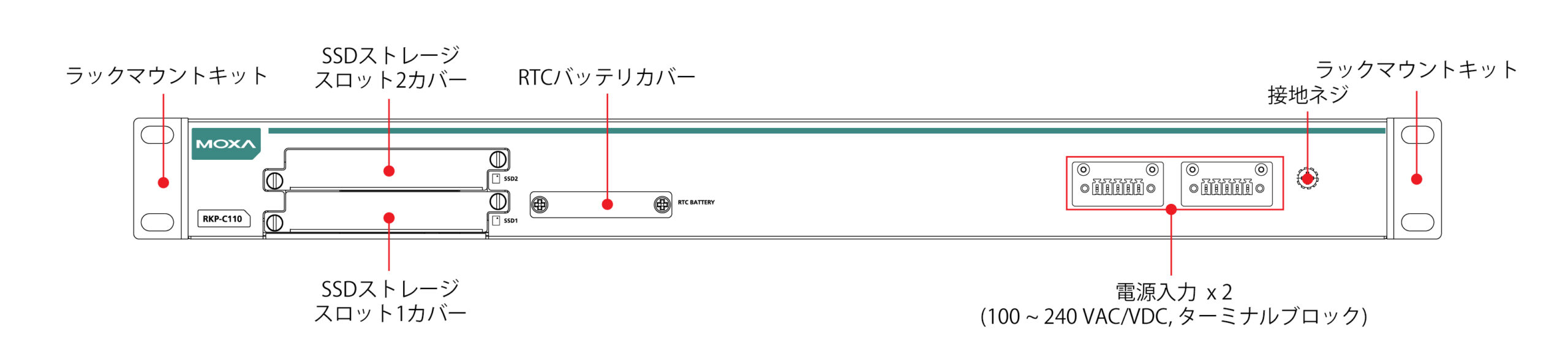

背面

主な特長

• ファンレス1Uラックマウントコンピュータ
• 第11世代Intel® Celeron® または Intel® Core™ i5 または i7プロセッサ搭載
• 豊富なインターフェースオプション: 最大12 x LANポートおよび 10 x シリアルポート
• ほとんどのフィールドアプリケーションに適合する標準的なフォームファクタ
• インターフェースへのアクセスが容易な統一されたフロントパネル接続設計
• 動作温度範囲: -30 ~ 60 °C

コンピュータ
CPU	RKP-C110-C1モデル: Intel® Celeron® 6305E (デュアルコア, 4M キャッシュ, 1.80 GHz) RKP-C110-C5モデル: Intel® Core™プロセッサ i5-1145G7E (クアッドコア, 8M キャッシュ, 2.60 GHz, ベース: 1.50 GHz) RKP-C110-C7モデル: Intel® Core™プロセッサ i7-1185G7E (クアッドコア, 12M キャッシュ, 2.80 GHz, ベース: 1.80 GHz)
システムメモリスロット	SODIMM DDR4スロット x 1, 最大32 GB
プリインストールシステムメモリ	8 GB DDR4
ストレージスロット	2.5インチ SSDスロット x 2 (SATAIIIインターフェース) RAID 0/1サポート
プリインストールストレージ	8 GB
サポートOS	Windowsイメージおよびドライバ: – Windows 10 IoT Ent LTSC 2021 64-bit – Windows 11 Professional 64-bit Linuxドライバ: – Debian 11 (カーネル 5.10) – Ubuntu 22.04 LTS (カーネル 5.15) – RHEL 9 (カーネル 5.14)
グラフィックコントローラ	Intel® UHDグラフィックス
コンピュータインターフェース
イーサネットポート	RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) x 12 RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) x 6 その他の全モデル: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) x 4
シリアルポート	RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル: RS-232/422/485ポート x 10, ソフトウェアで選択可能 (DB9 オス) RKP-C110-C1-2L4C-T/C5-2L4C-TC7-2L4C-Tモデル: RS-232/422/485ポート x 6, ソフトウェアで選択可能 (DB9 オス) その他の全モデル: RS-232/422/485ポート x 2, ソフトウェアで選択可能 (DB9 オス)
USB 3.0	USB 3.0 hosts x 3, type-Aコネクタ
デジタル入力	DI x 8
デジタル出力	DO x 8
TPM	TPM v2.0
ビデオ出力	HDMI 2.0b x 1, (type Aコネクタ) VGA x 1, 15ピン D-subコネクタ (メス)
ボタン	リセットボタン, 電源ボタン
イーサネットインターフェース
磁気絶縁保護	1.5 kV (ビルトイン)
シリアルインターフェース
ボーレート	50 bps ~ 115.2 kbps
コネクタ	DB9 オス
データビット	5, 6, 7, 8
パリティ	None, Even, Odd, Space, Mark
ストップビット	1, 1.5, 2
フロー制御	RTS/CTS, XON/XOFF
シリアル信号
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
デジタル入力
コネクタ	スプリングタイプユーロブロックターミナル
センサタイプ	ドライコンタクト
ドライコンタクト	Logic 0: Close ~ GND Logic 1: Open
デジタル出力
コネクタ	スプリングタイプユーロブロックターミナル
I/Oタイプ	シンク
定格電流	チャンネルあたり200 mA
電圧	0 ~ 24 VDC
LEDインジケータ
システム	電源 x 1, ストレージ x 1
LAN	ポート (10/100/1000 Mbps)あたり2
電源
入力電圧	12/24 VDC
電源コネクタ	ネジ締めユーロブロックターミナル
消費電力	90 W
外形
ハウジング	メタル
IP定格	IP20
寸法	440 x 230 x 43.6 mm
重量	RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル: 3,610 g RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル: 3,540 g RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル: 3,800 g RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル: 3,350 g
設置および取付	ラックマウンティング (標準 1U)
環境
動作温度	-30 ~ 60 °C
保管温度	-40 ~ 75 °C
相対湿度	5 ~ 95% (結露なきこと)
規格および認証
EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A BSMI
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF: 1 A/m at 50 ~ 60 Hz
安全	UL 62368-1 (CB), BSMI
衝撃	IEC 60068-2-27
振動	IEC 60068-2-64
パッケージ落下試験	ISTA 1A
パッケージ振動試験	ISTA 1A
準拠する環境指令
グリーン製品	RoHS, CRoHS, WEEE
信頼性
タイムソース	ビルトインRTC (リアルタイムクロック), リチウムバッテリバックアップ付き
自動リブートトリガ	ビルトインWDT
MTBF
時間	493,336時間
規格	Telcordia (Bellcore), GB
保証
保証期間	3年

本体

RKP-C110-C1-T	ラックマウント1Uコンピュータ, Intel® Celeron® 6305E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C1-T-Win10	ラックマウント1Uコンピュータ, Intel® Celeron® 6305E, 8 GB, 2 x 2.5インチSSD, Win 10 LTSC (64 GB SSD)プリインストール, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C1-8L-T	ラックマウント1Uコンピュータ, Intel® Celeron® 6305E, 8 GB, 2 x 2.5インチSSD, LAN x 12, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C1-8C-T	ラックマウント1Uコンピュータ, Intel® Celeron® 6305E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 10, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C1-2L4C-T	ラックマウント1Uコンピュータ, Intel® Celeron® 6305E, 8 GB, 2 x 2.5インチSSD, LAN x 6, シリアル x 6, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C5-T	ラックマウント1Uコンピュータ, Intel® Core™ i5-1145G7E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C5-T-Win10	ラックマウント1Uコンピュータ, Intel® Core™ i5-1145G7E, 8 GB, 2 x 2.5インチSSD, Win 10 LTSC (64 GB SSD)プリインストール, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C5-8L-T	ラックマウント1Uコンピュータ, Intel® Core™ i5-1145G7E, 8 GB, 2 x 2.5インチSSD, LAN x 12, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C5-8C-T	ラックマウント1Uコンピュータ, Intel® Core™ i5-1145G7E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 10, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C5-2L4C-T	ラックマウント1Uコンピュータ, Intel® Core™ i5-1145G7E, 8 GB, 2 x 2.5インチSSD, LAN x 6, シリアル x 6, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C7-T	ラックマウント1Uコンピュータ, Intel® Core™ i7-1185G7E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C7-T-Win10	ラックマウント1Uコンピュータ, Intel® Core™ i7-1185G7E, 8 GB, 2 x 2.5インチSSD, Win 10 LTSC (64 GB SSD)プリインストール, LAN x 4, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C7-8L-T	ラックマウント1Uコンピュータ, Intel® Core™ i7-1185G7E, 8 GB, 2 x 2.5インチSSD, LAN x 12, シリアル x 2, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C7-8C-T	ラックマウント1Uコンピュータ, Intel® Core™ i7-1185G7E, 8 GB, 2 x 2.5インチSSD, LAN x 4, シリアル x 10, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
RKP-C110-C7-2L4C-T	ラックマウント1Uコンピュータ,Intel® Core™ i7-1185G7E, 8 GB, 2 x 2.5インチSSD, LAN x 6, シリアル x 6, USB 3.0 x 3, DI x 8, DO x 8, VGA x 1, HDMI x 1, 電源入力 12/24 VDC
