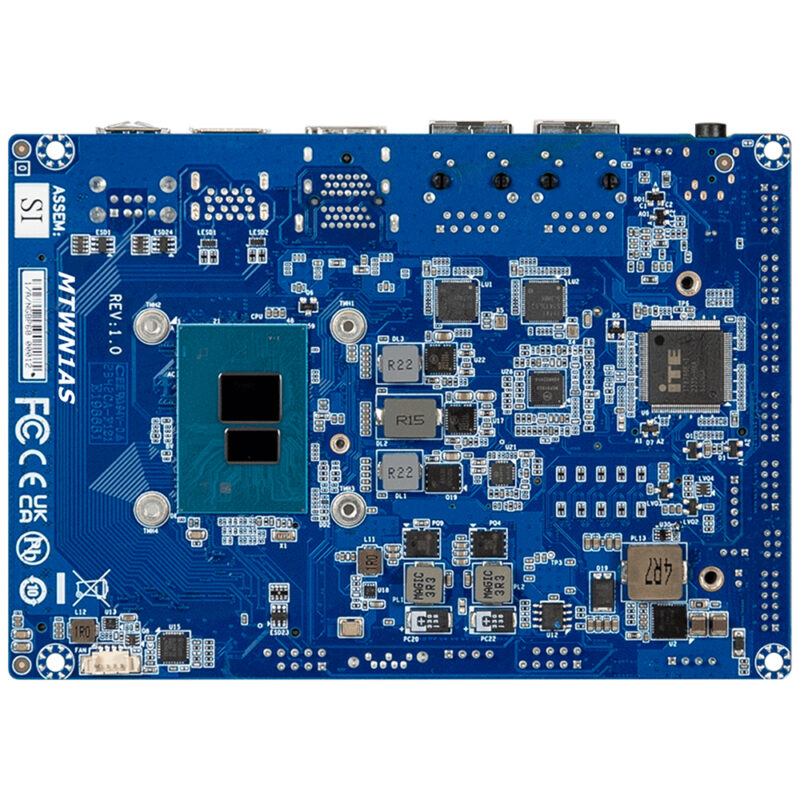

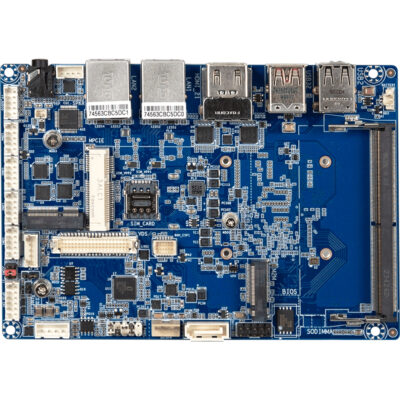

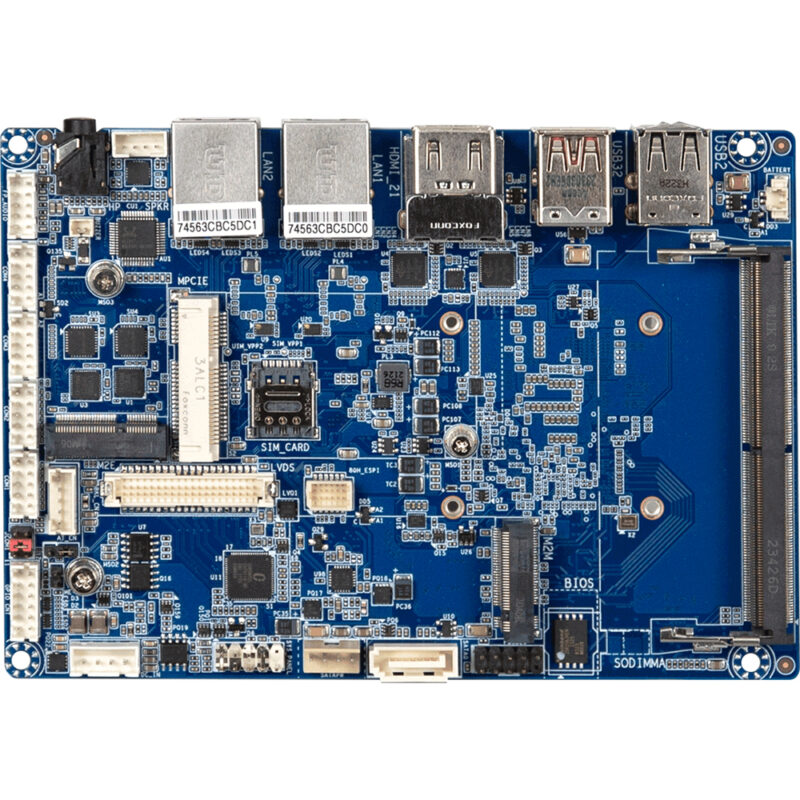

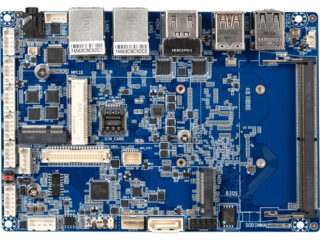

Intel® プロセッサN150対応 3.5インチマザーボードQBiP-N150A

M.2搭載

USB3.xポート搭載

デュアルディスプレイ対応

HDMI端子搭載

規格

主な特長

・3.5インチSBC
・Intel® プロセッサN150
・シングルチャンネル DDR5、1 x SO-DIMM
・2 x 2.5GbE LANポート
・1 x SATA 6Gb/sポート
・1 x COMポート (RS-232/422/485 & RI/5V/12V)
・1 x COMポート (RS-232/422/485)
・2 x COMポート (RS-232)
・TPM搭載

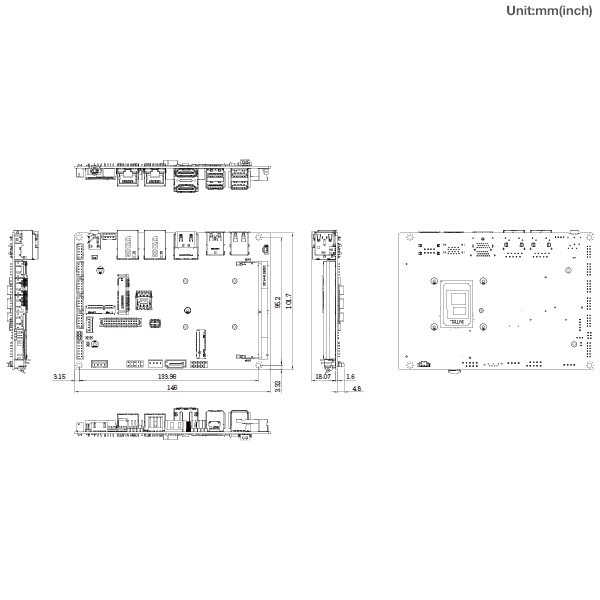

フォームファクタ 3.5インチ SBC
146W x 101.7D (mm)
CPU Intel® プロセッサN150
Intel® 7, 4コア, 最大 3.6GHz
TDP 6W
ソケット 1 x FCBGA1264
メモリ 1 x DDR5 SO-DIMMソケット, 最大 16GB
シングルチャンネルDDR5 4800MHzメモリモジュールをサポート
イーサネット 2 x 2.5GbE LANポート (Intel® I226V)
ビデオ 統合グラフィックプロセッサ – Intel®グラフィックをサポート:
2 x HDMI 2.0ポート, 最大解像度 4096×2160 @60Hzをサポート
1 x LVDSポート, 最大解像度 1920×1200 @60Hzをサポート
(3 x 独立ディスプレイ出力)
オーディオ Realtek® ALC897
ストレージ 1 x SATA 6Gb/sポート
拡張スロット 1 x 2280 M.2 M-Key (PCIe x2)
1 x 2230 M.2 E-Key
1 x フルサイズMini PCIe (SIMスロット)
内部I/O 1 x 4ピンボックス電源コネクタ (DC入力 +12V ~ 36VDC)
1 x SATA電源ヘッダ
1 x CPUファンヘッダ
1 x フロントパネルヘッダ
1 x フロントパネルオーディオヘッダ
1 x 2Wスピーカー出力ヘッダ
2 x USB 2.0ヘッダ
1 x COMヘッダ (RS-232/422/485 & RI/5V/12V)
1 x COMヘッダ (RS-232/422/485)
2 x COMヘッダ (RS-232)
1 x バックライト制御ヘッダ
1 x AT/ATXモード選択ジャンパ
1 x GPIO (8-bits) & SMBusヘッダ
1 x ブザーヘッダ

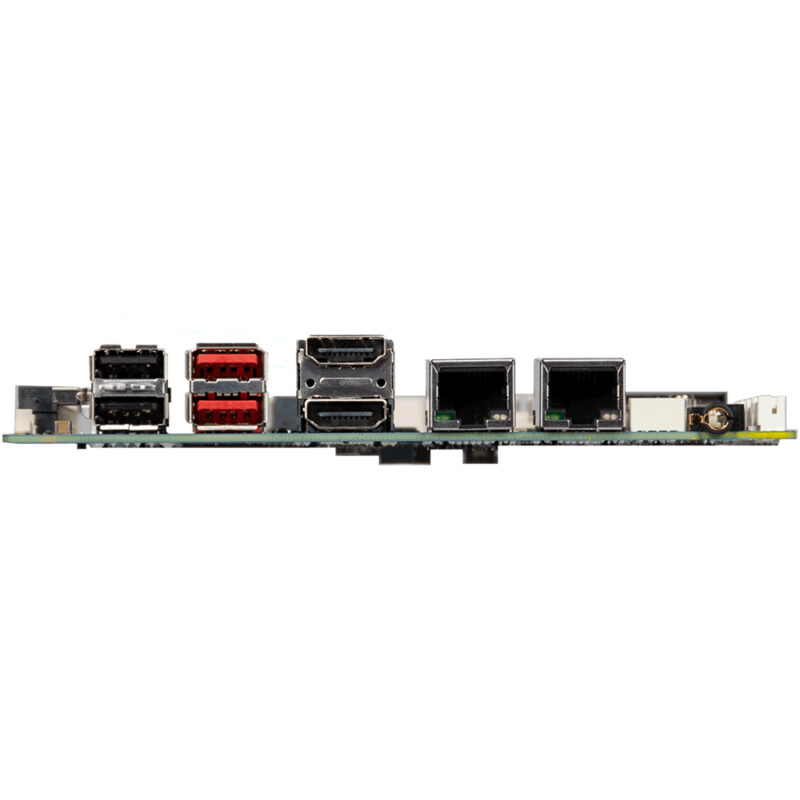

リアI/O 1 x ヘッドフォンジャック
2 x HDMI
2 x RJ45 LANポート
2 x USB 3.2 Gen 2 x 1
2 x USB 2.0
TPM TPM 2.0セキュリティチップ搭載
INFINEON SLB9670VQ2.0
OS互換性 Windows® 11 (x64)
環境 動作温度: 0°C ~ 60°C
動作湿度: 60°C @ 20 ~ 95% (結露なきこと)
待機時温度: -40°C ~ 85°C
待機時湿度: 85°C @ 95% (結露なきこと)
パッケージ内容 SBC本体
SATA電源ケーブル x 1

※本製品の仕様は予告なく変更になる可能性があります。
