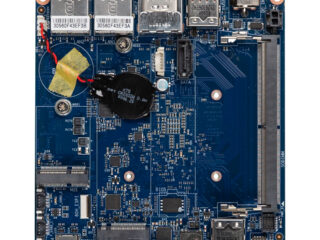

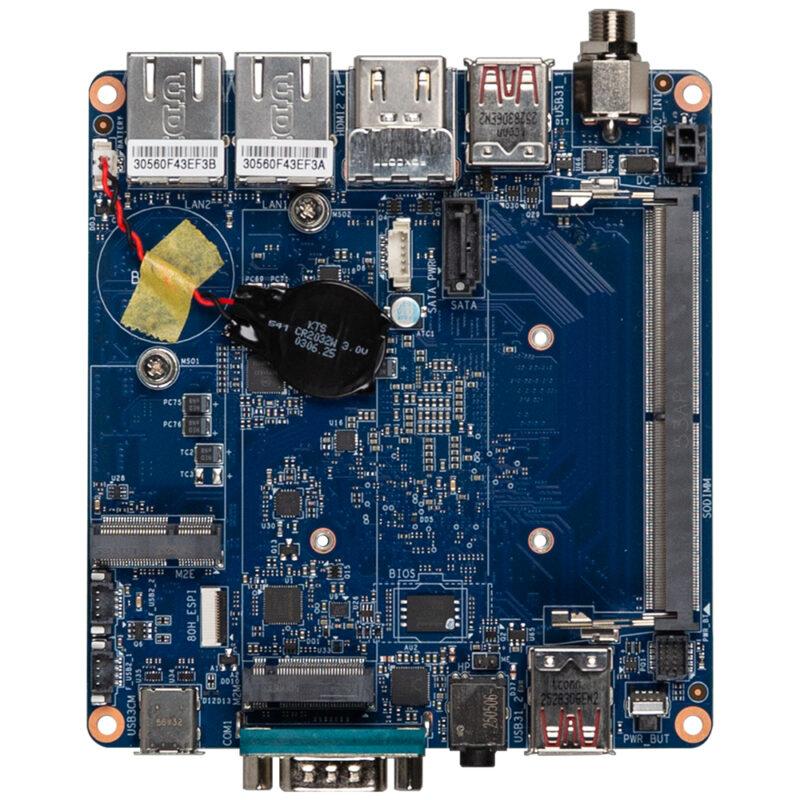

Intel® プロセッサN150対応組込みコンパクトボードQBi-N150A

M.2搭載

USB3.xポート搭載

デュアルディスプレイ対応

ディスプレイポート搭載

HDMI端子搭載

規格

主な特長

・組込みIPCマザーボード
・Intel® プロセッサN150
・シングルチャンネル DDR5、1 x SO-DIMM
・2 x GbE LANポート
・1 x SATA 6Gb/sポート
・2 x マルチディスプレイ用HDMIポート、1 x 1.4DPポート (USB type C)
・1 x COMポート (RS-232)
・TPM v2.0搭載

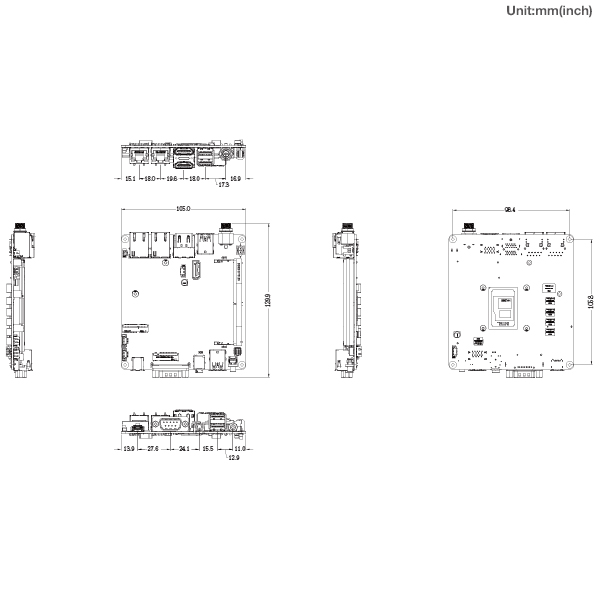

フォームファクタ 組込みコンパクトボード
105W x 110D (mm)

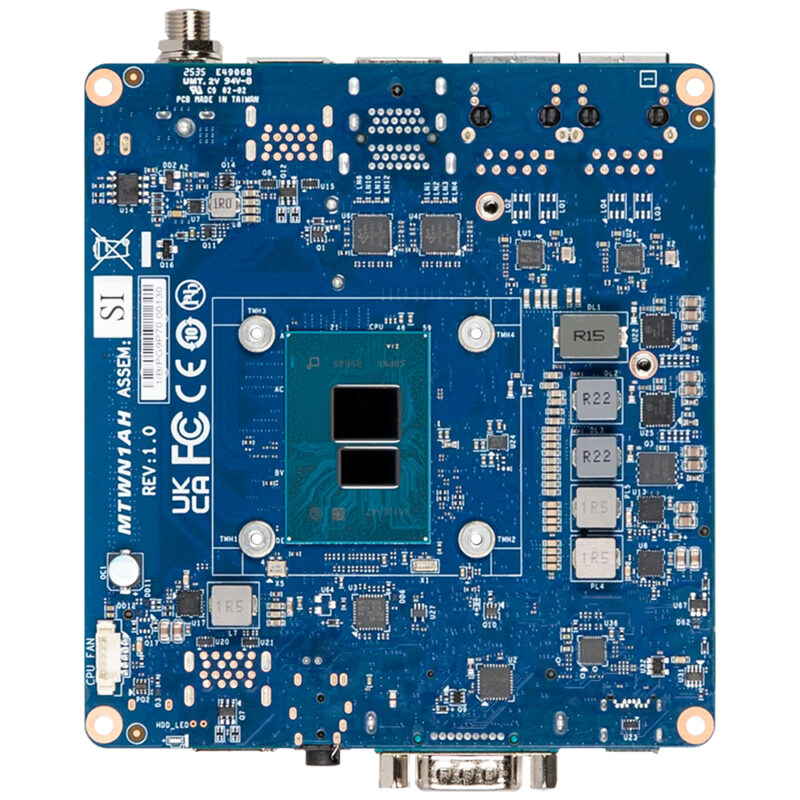

CPU Intel® プロセッサN150
Intel® 7, 4コア, 最大 3.6GHz
TDP 6W
ソケット 1 x FCBGA1264
メモリ 1 x DDR5 SO-DIMMソケット, 最大 16GB
シングルチャンネルDDR5 4800MHzメモリモジュールをサポート
イーサネット 2 x GbE LANポート (Realtek® RTL8111H)
ビデオ 統合グラフィックプロセッサ – Intel®グラフィックをサポート:
2 x HDMI 2.0ポート, 最大解像度 4096×2160 @60Hzをサポート
1 x DP1.4ポート (USB Type-C経由, DP Altモード), 最大解像度 4096×2160 @60Hzをサポート
(3 x 独立ディスプレイ出力)
オーディオ Realtek® ALC269
ストレージ 1 x SATA 6Gb/sポート
レイド なし
拡張スロット 1 x 2280 M.2 M-Key (PCIe Gen 3×1, SATA 6Gb/s)
1 x 2230 M.2 E-Key
内部I/O 1 x 2ピン電源コネクタ
1 x SATA電源ヘッダ
1 x CPUファンヘッダ
1 x フロントパネルヘッダ
2 x USB 2.0ヘッダ

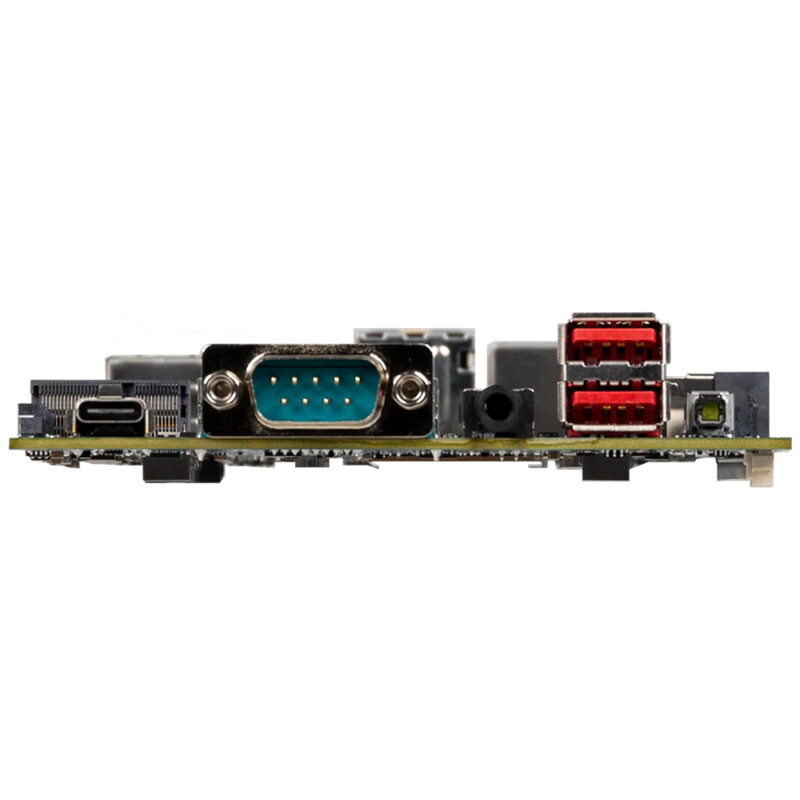

フロントI/O 2 x USB 3.2 Gen 2×1
1 x 電源ボタン (LED)
1 x COMポート (RS-232)
1 x オーディオジャック (ヘッドフォン&ヘッドセット)
1 x USB 3.2 Type C (DP Alt. モードDP 1.4b対応)

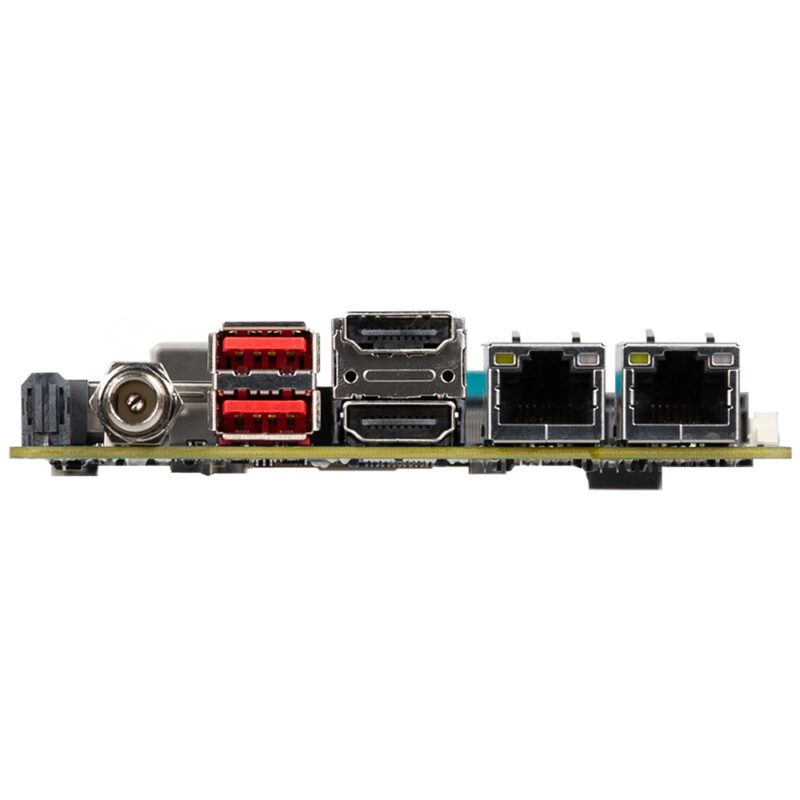

リアI/O 2 x RJ45 LANポート
2 x USB 3.2 Gen 2 x 1
2 x HDMI
1 x スクリュータイプDCジャック (+12V ~ 19VDC)
サイドI/O なし
TPM TPM 2.0セキュリティチップ搭載
NUVOTON NPCT760AABYX
OS互換性 Windows 11 (x64)
Ubuntu 24.04.2 LTS (認証なし)
環境 動作温度: 0°C ~ 60°C
動作湿度: 60°C @ 20 ~ 95% (結露なきこと)
待機時温度: -40°C ~ 85°C
待機時湿度: 85°C @ 95% (結露なきこと)
パッケージ内容 SBC本体
SATA電源ケーブル 150mm x 1

※本製品の仕様は予告なく変更になる可能性があります。
