Intel® i3-1315UEプロセッサ対応組込みコンパクトボードQBi-1315EA

M.2搭載

USB3.xポート搭載

ディスプレイポート搭載

トリプルディスプレイ対応

入力電源 DC12V対応

入力電源 DC24V対応

HDMI端子搭載

規格

主な特長

・組込みIPCマザーボード
・Intel® Core™ i3-1315UEプロセッサ
・デュアルチャンネル DDR5、2 x SO-DIMM
・1 x 2.5GbE LANポート
・1 x GbE LANポート
・M.2 (PCIe Gen4 x4 インターフェース)
・2 x HDMIポート
・1 x COMポート(RS-232/422/485)

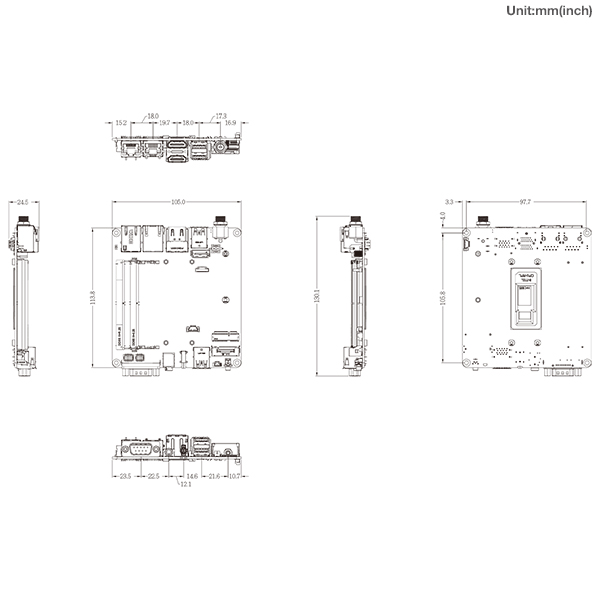

フォームファクタ 組込みコンパクトボード
105W x 110D (mm)
CPU Intel® Core™ i3-1315UEプロセッサ
Intel® 7, 6コア, 2P+4E, 8スレッド, 最大4.5 GHz
TDP 15W
ソケット 1 x FCBGA1744
メモリ 2 x DDR5 SO-DIMMソケット, 最大64GB
デュアルチャンネルDDR5 5200MHzメモリモジュールをサポート
イーサネット 1 x 2.5 GbE LANポート (Intel® I226V)
1 x GbE LANポート (Realtek® RTL8111H)
ビデオ 統合グラフィックプロセッサ – Intel® UHDグラフィックをサポート (第13世代Intel® プロセッサ):
2 x HDMI 2.0ポート, 最大解像度 4096×2160 @60Hzをサポート
1 x DP1.4ポート (USB Type-C経由, DP Altモード), 最大解像度 7680×4320 @30Hzをサポート
(3 x 独立ディスプレイ出力)
オーディオ Realtek® ALC269
ストレージ 1 x SATA 6Gb/sポート
レイド RAID 0/1
拡張スロット 1 x 2280 M.2 M-Key (PCIe Gen 4×4, SATA 6Gb/s)
1 x 2230 M.2 E-Key (PCIe x1, USB 2.0)
内部I/O 1 x 2ピン電源コネクタ
1 x SATA電源ヘッダ
1 x CPUファンヘッダ
1 x フロントパネルヘッダ
1 x USB 2.0ヘッダ

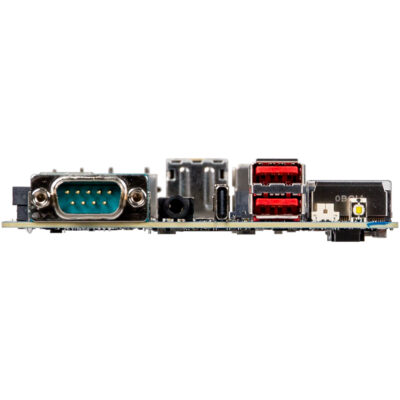

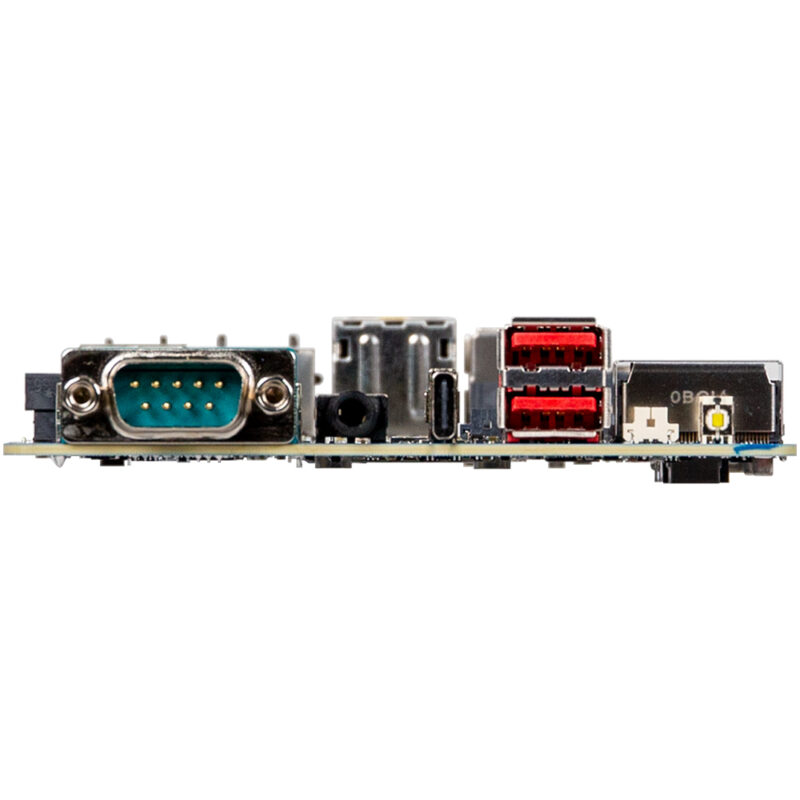

フロントI/O 2 x USB 3.2 Gen 2×1
1 x USB 3.2 Type C Gen 2×1 (DP Alt. モード)
1 x LED付き電源ボタン
1 x COMポート (RS-232/422/485)
1 x オーディオジャック (ヘッドフォン&ヘッドセット)

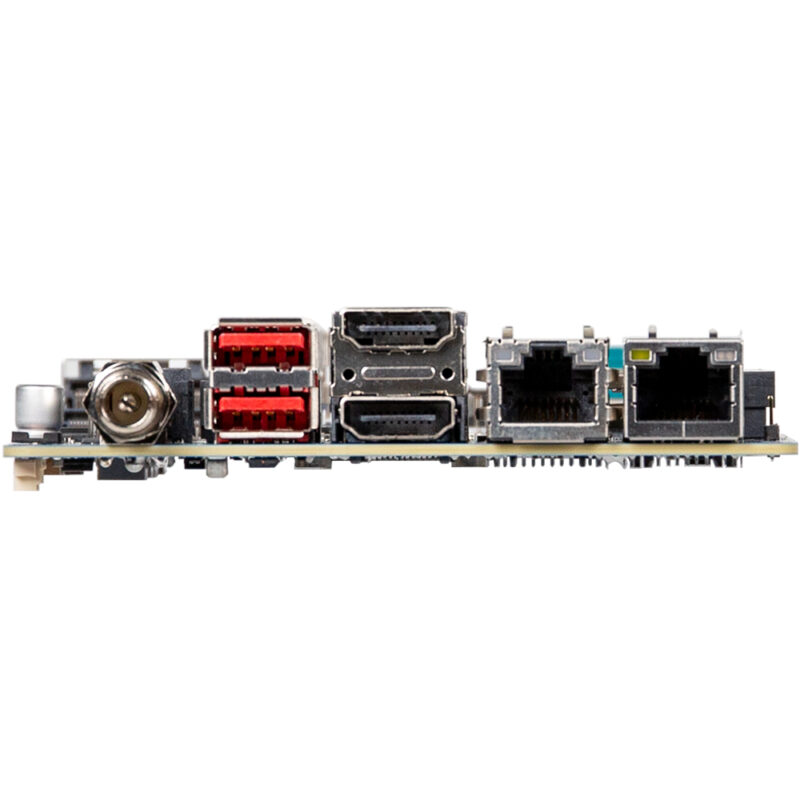

リアI/O 2 x RJ45 LANポート
2 x USB 3.2 Gen 2 x 1
2 x HDMI
1 x スクリュータイプDCジャック (+12V ~ 24VDC)
サイドI/O なし
TPM TPM 2.0セキュリティチップ搭載
INFINEON SLB9672VU2.0
OS互換性 Windows 10/11 (x64)
環境 動作温度: 0°C ~ 60°C
動作湿度: 0 ~ 90% (結露なきこと)
待機時温度: -40°C ~ 85°C
待機時湿度: 0 ~ 90 (結露なきこと)
パッケージ内容 SBC本体
SATA電源ケーブル 150mm x 1

※本製品の仕様は予告なく変更になる可能性があります。
