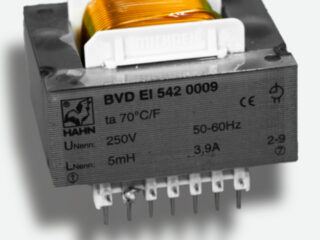

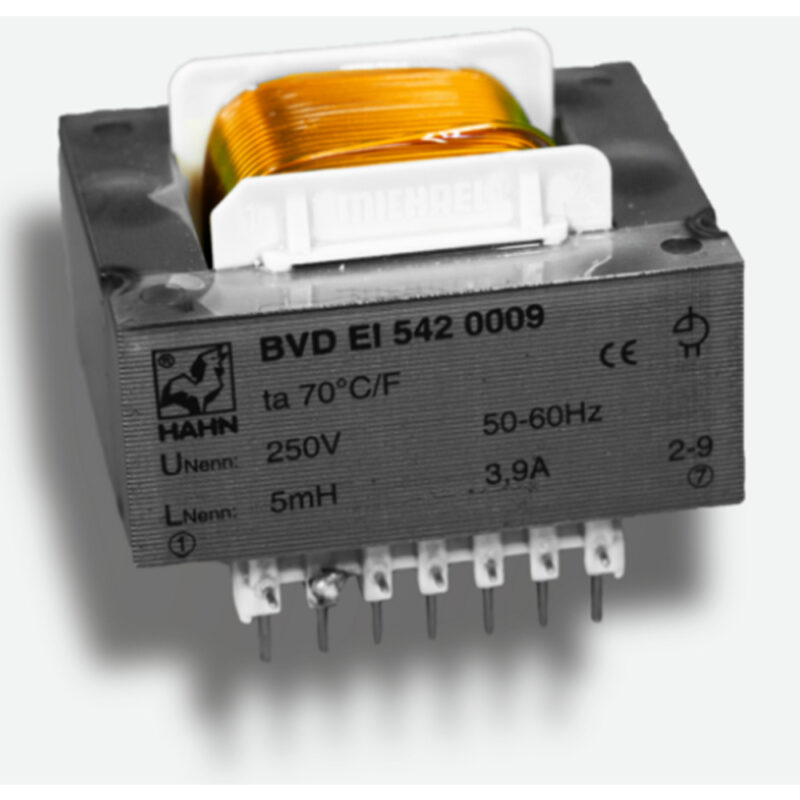

パッシブPFCチョーク (インダクタンス:1.0 ~ 20.0 mH、定格電流最大7.7 A)HAHN パッシブPFCチョークシリーズ EI 54

規格

パッシブPFCチョーク (インダクタンス:1.0 ~ 20.0 mH、定格電流最大7.7 A)

機器メーカーはEMCを遵守するための要件を適応させる必要があり、EU指令2004/108/ECの新たなガイドラインが適用されます。HAHNは、系統接続型電磁界に関する将来の要件を満たすため、拡張された電源チョークシリーズを提供しています。これにより、お客様は短期間で機器のEMC特性を最適化し、基準に適合させることができます。最大10 Aの電力範囲と幅広いインダクタンス値を備えたこのシリーズは、チョークに関する関連規格EN 61558-2-20、EN 62041、EN 60335-1に準拠しています。

主な特長

・高い電気安全性と長寿命を実現
・優れた温度変動耐性
・コアへの高電圧耐性
・全数検査
・標準バージョン（鋳造ハウジング0付き）の場合（EI54を除く）：自己消火性鋳造ハウジングおよびシーリング材

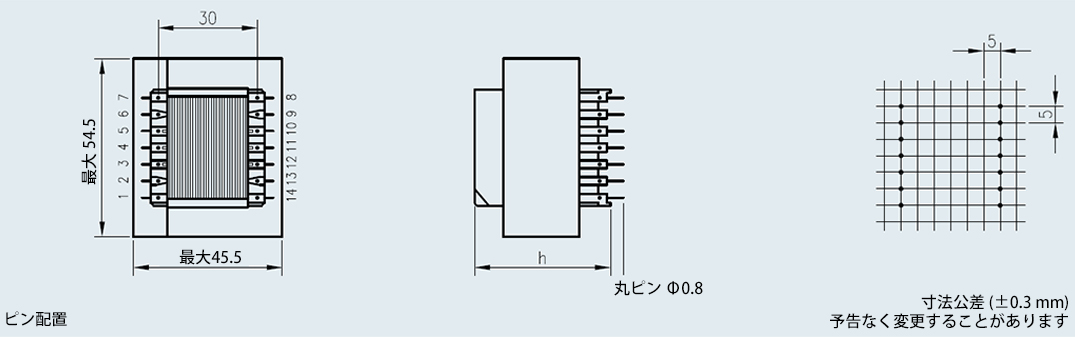

接続ピン

オープン



接続スキーム



フレームサイズ/
コアの高さ		 定格電流
ta 70 °C		 高さ 重量 梱包単位
BVD EI 542 0… /
23.0 mm		 最大7.7 A 最大42.3 mm 0.440 kg 15 個

オープン (ta 70 ℃/F)

オープン、真空含浸

型番 定格電流 定格
インダクタンス		 接続ピン 非接続ピン 接続スキーム
BVD EI 542 0001 7.7 A 1.0 mH 1/2 – 8/9 3+4+5+6+7+10+
11+12+13+14		 1
BVD EI 542 0002 6.3 A 1.5 mH 1/2 – 8/9 3+4+5+6+7+10+
11+12+13+14		 1
BVD EI 542 0003 5.5 A 2.0 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0004 5.5 A 2.5 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0005 5.1 A 3.0 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0006 4.5 A 3.5 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0007 4.1 A 4.0 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0008 3.9 A 4.5 mH 2 – 9 1+3+4+5+6+7+8+10+11+12+13+14 3
BVD EI 542 0009 3.9 A 5.0 mH 2 – 9 1+3+4+5+6+7+8+10+11+12+13+14 3
BVD EI 542 0010 3.0 A 10.0 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 3
BVD EI 542 0011 2.5 A 15.0 mH 2 – 6 1+3+4+5+7+8+9+10+11+12+13+14 2
BVD EI 542 0012 2.0 A 20.0 mH 2 – 9 1+3+4+5+6+7+8+10+11+12+13+14 3
