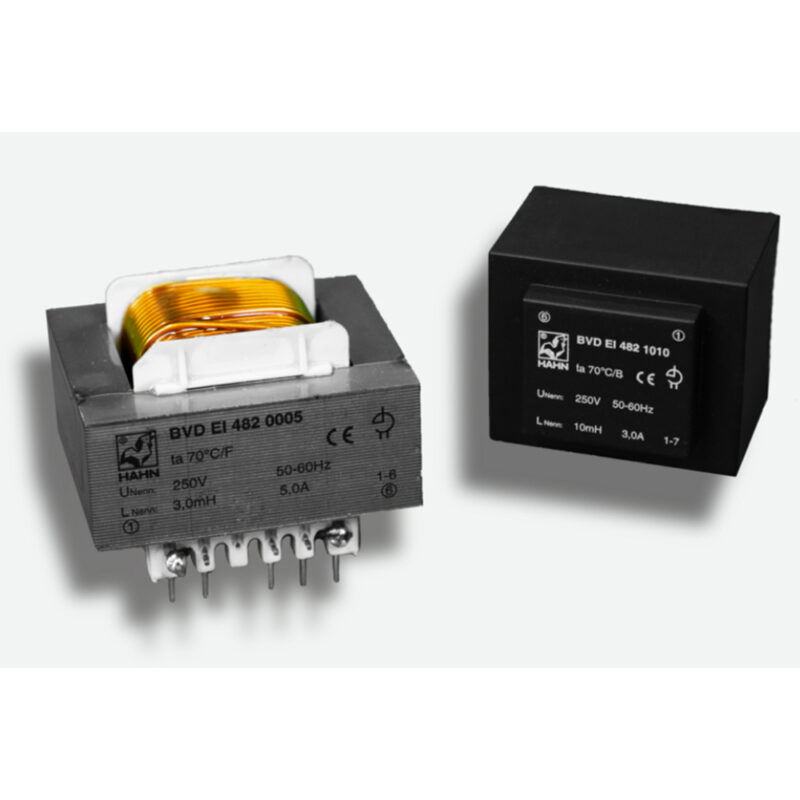

パッシブPFCチョーク (インダクタンス:1.0 ~ 20.0 mH、定格電流最大8.7 A)
機器メーカーはEMCを遵守するための要件を適応させる必要があり、EU指令2004/108/ECの新たなガイドラインが適用されます。HAHNは、系統接続型電磁界に関する将来の要件を満たすため、拡張された電源チョークシリーズを提供しています。これにより、お客様は短期間で機器のEMC特性を最適化し、基準に適合させることができます。最大10 Aの電力範囲と幅広いインダクタンス値を備えたこのシリーズは、チョークに関する関連規格EN 61558-2-20、EN 62041、EN 60335-1に準拠しています。
主な特長
・高い電気安全性と長寿命を実現
・優れた温度変動耐性
・コアへの高電圧耐性
・全数検査
・標準バージョン（鋳造ハウジング0付き）の場合（EI54を除く）：自己消火性鋳造ハウジングおよびシーリング材

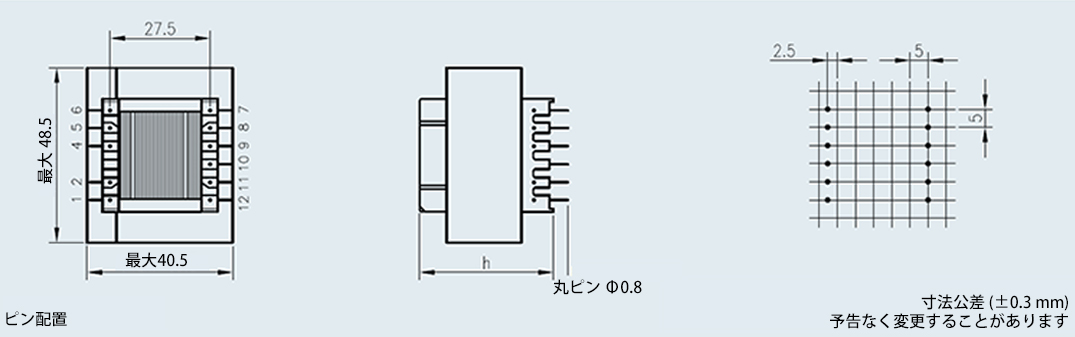

接続ピン

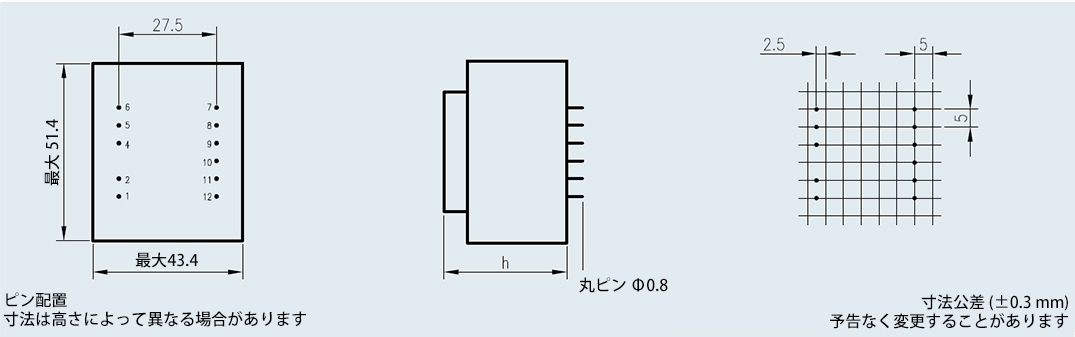

鋳造ハウジング “0”
オープン
接続スキーム
| フレームサイズ/ コアの高さ |
バージョン | 定格電流 ta 70 °C |
高さ | 重量 | 梱包単位 |
| BVD EI 482 1… / 20.5 mm |
鋳造 ハウジング “0” |
最大8.7 A | 最大38.8 mm | 0.360 kg | 20 個 |
| BVD EI 482 0… / 20.5 mm |
オープン | 最大7.9 A | 最大37.3 mm | 0.315 kg | 20 個 |
鋳造ハウジング “0” (ta 70 ℃/B)
真空カプセル化
| 型番 | 定格電流 | 定格 インダクタンス |
接続ピン | 非接続ピン | 接続スキーム |
| BVD EI 482 1001 | 8.7 A | 1.0 mH | 1/2 – 5/6 | 4+7+8+9+10+11+12 | 1 |
| BVD EI 482 1002 | 7.8 A | 1.5 mH | 1/2 – 7/8 | 4+5+6+9+10+11+12 | 2 |
| BVD EI 482 1003 | 6.8 A | 2.0 mH | 1 – 7 | 2+4+5+6+8+9+10+11+12 | 4 |
| BVD EI 482 1004 | 5.6 A | 2.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1005 | 5.5 A | 3.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1006 | 4.7 A | 3.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1007 | 4.4 A | 4.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1008 | 4.4 A | 4.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1009 | 4.2 A | 5.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1010 | 3.0 A | 10.0 mH | 1 – 7 | 2+4+5+6+8+9+10+11+12 | 4 |
| BVD EI 482 1011 | 2.5 A | 15.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 1012 | 2.2 A | 20.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
オープン (ta 70 ℃/F)
オープン、真空含浸
| 型番 | 定格電流 | 定格 インダクタンス |
接続ピン | 非接続ピン | 接続スキーム |
| BVD EI 482 0001 | 7.9 A | 1.0 mH | 1/2 – 5/6 | 4+7+8+9+10+11+12 | 1 |
| BVD EI 482 0002 | 7.3 A | 1.5 mH | 1/2 – 7/8 | 4+5+6+9+10+11+12 | 2 |
| BVD EI 482 0003 | 6.0 A | 2.0 mH | 1 – 7 | 2+4+5+6+8+9+10+11+12 | 4 |
| BVD EI 482 0004 | 5.0 A | 2.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0005 | 5.0 A | 3.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0006 | 4.2 A | 3.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0007 | 3.9 A | 4.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0008 | 3.9 A | 4.5 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0009 | 3.9 A | 5.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0010 | 2.7 A | 10.0 mH | 1 – 7 | 2+4+5+6+8+9+10+11+12 | 4 |
| BVD EI 482 0011 | 2.3 A | 15.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
| BVD EI 482 0012 | 2.0 A | 20.0 mH | 1 – 6 | 2+4+5+7+8+9+10+11+12 | 3 |
