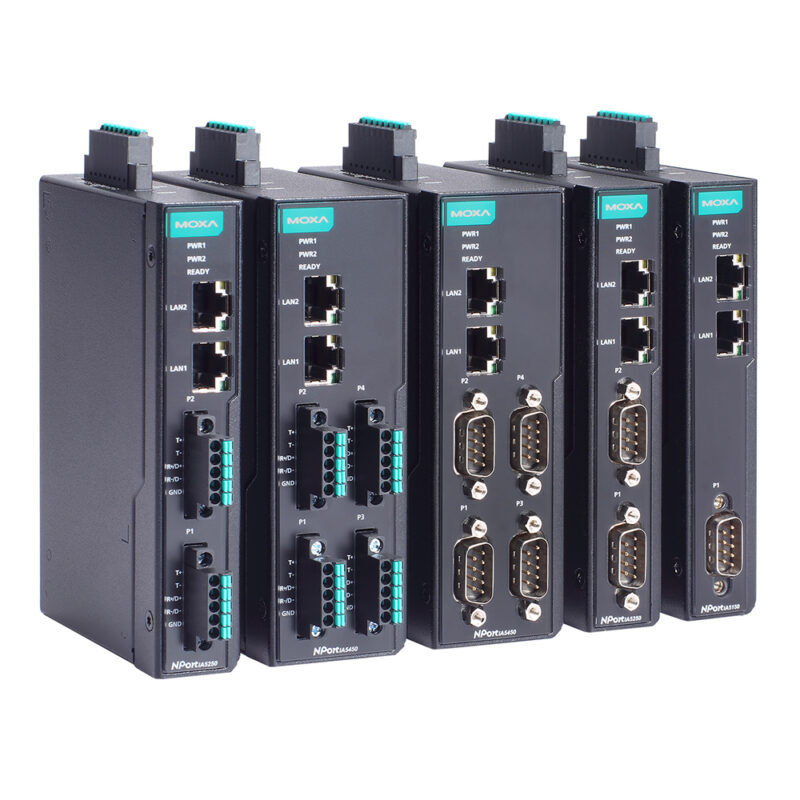

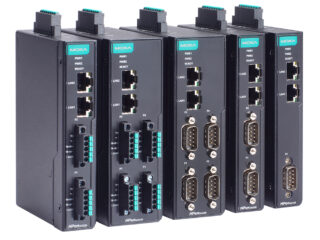

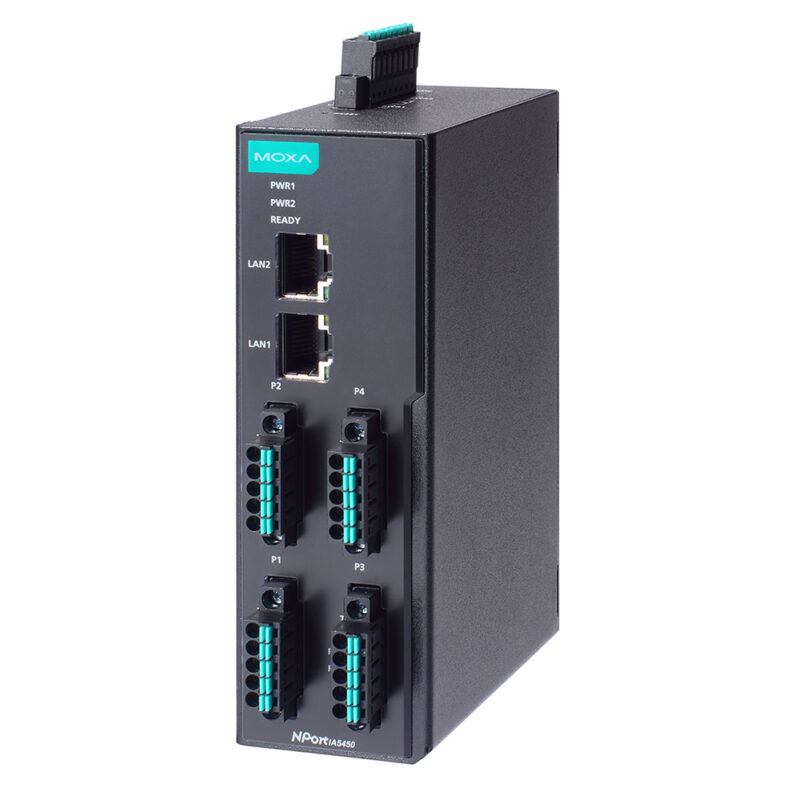

産業オートメーション用 1/2/4ポート DINレールシリアルデバイスサーバNEWNPort IA5000-G2シリーズ
入力電源 DC12V対応
入力電源 DC24V対応
シリアル1ポート搭載
シリアル2ポート搭載
シリアル4ポート搭載
ワイド温度範囲モデル
規格
産業オートメーション用 1/2/4ポート DINレールシリアルデバイスサーバ
NPort IA5000-G2シリーズは、PLCやセンサ、メーター、モータ、ドライブ、バーコードリーダ、オペレーターディスプレイなどの産業用オートメーションシリアルデバイスの接続に適しています。堅牢な構造で金属筐体にネジコネクタを採用し、強力なサージ保護機能を備えています。さらに、極めて使い勝手が良く、シンプルかつ信頼性の高いシリアル to イーサネットソリューションを実現します。
イーサネットポートのカスケード接続で配線をシンプル化
NPort IA5000-G2シリーズには、2つのイーサネットポートがあります。一方のポートはネットワークまたはサーバに直接接続し、もう一方のポートは別のNPort IAデバイスサーバもしくはイーサネットデバイスに接続することができます。デュアルイーサネットポートにより、各デバイスを個別のイーサネットスイッチに接続する必要がなくなるため、配線コストを削減することができます。
イーサネット通信用光ファイバ

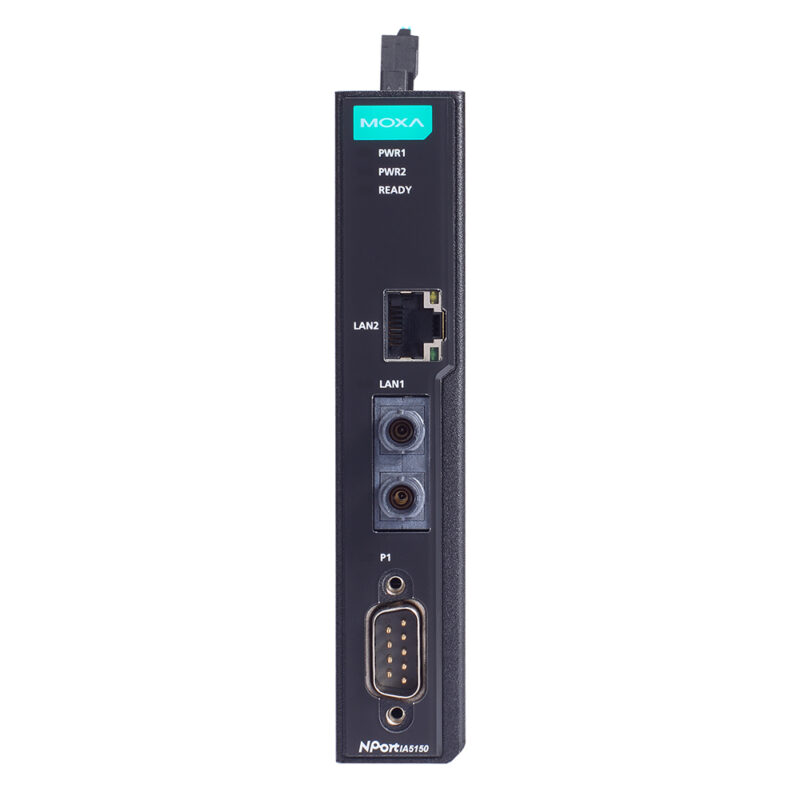

NPort IA5000-G2シリーズには、マルチモードで最大4 km、シングルモードで最大40 kmの伝送距離をサポートする100BaseFXファイバモデルが含まれています。また、100BaseTXカッパーポートが内蔵されており、設定がこれまで以上に簡単になりました。SFPモジュール対応モデルでは、イーサネットポートの選択肢がさらに増え、柔軟性が高まります。
光ファイバは電磁ノイズや干渉の影響を受けないため、産業用途に適しています。特に接地ループ電圧が高い環境では、光ファイバが優れた絶縁保護を提供します。スパークの危険がないため、過酷な環境で使用する場合、銅線よりも安全です。
ワンクリックログ収集で簡単なトラブルシューティング
メンテナンスの段階では、システムエラーが発生した場合、サポートへの連絡が必要になることがあります。デバイスベンダーは、情報を収集し、技術サポートチームと協議を行う必要があるため、問題の解決に時間がかかる場合があります。NPort IA5000-G2シリーズは、データのログ記録を可能にするワンクリックログ収集機能を搭載しています。これにより、技術サポートチームがシステムの問題を迅速にトラブルシューティングするために必要なすべてのデータを提供できます。

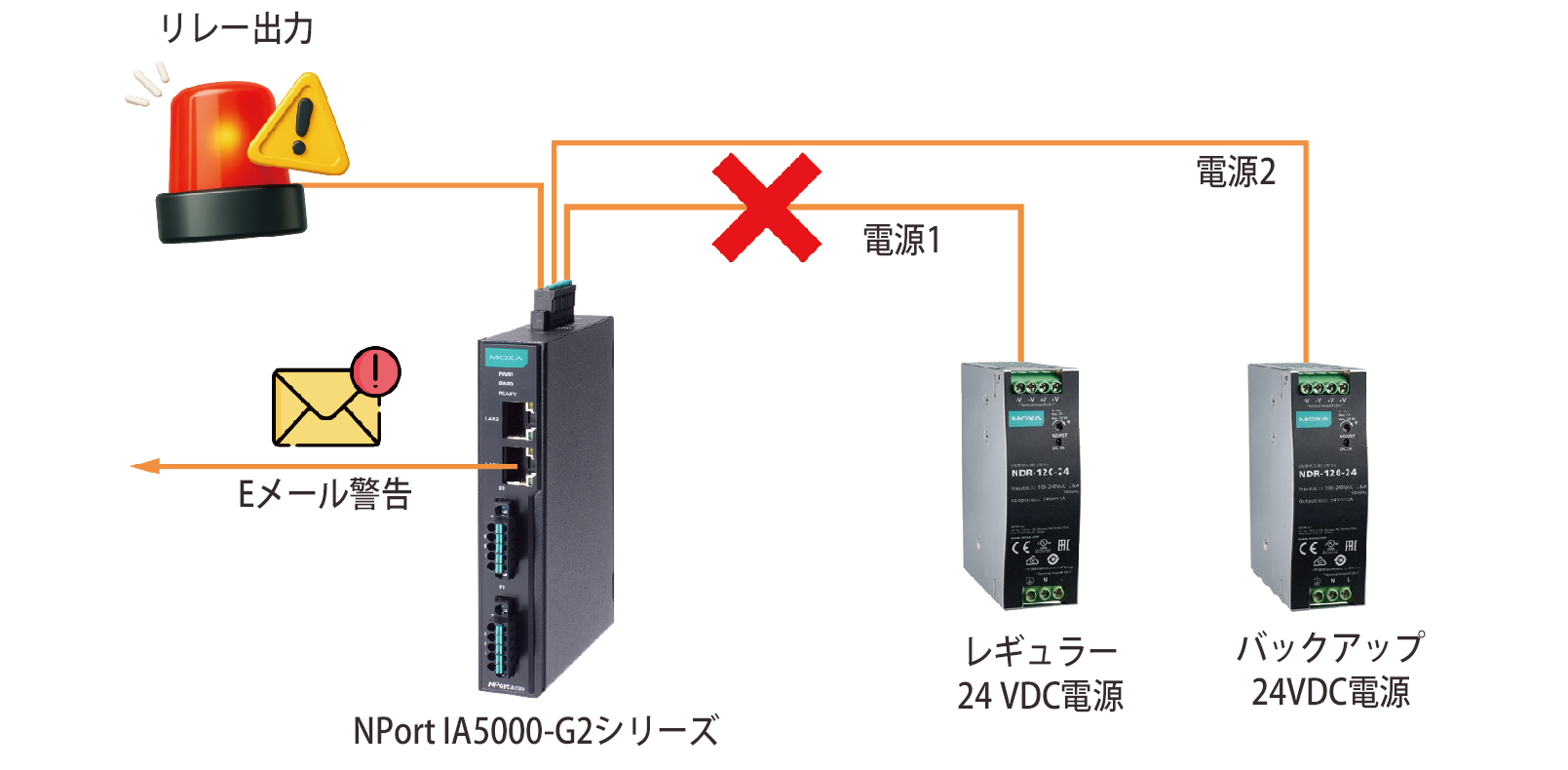

リレー出力警告と電子メール警告
内蔵されているリレー出力は、ネットワークがダウンしたとき、停電が発生したとき、またはDCDまたはDSRのシリアル信号に変化があったときに管理者に警告するために使用することができます。異常が検出されたときに電子メール警告を発行することもできます。これらの機能は、メンテナンスエンジニアが緊急事態に迅速に対応できる重要なツールです。
シリアル、イーサネット、電源のサージ保護
NPort IA5000-G2シリーズのシリアル、電源、イーサネットラインに適用されているMoxaの最先端のサージ耐性ソリューションは、IEC 61000-4-5への準拠が試験により実証されています。この高度なサージ保護機能は、石油やガス、電力の自動化アプリケーションなどにおいて、電圧スパイクから電子機器を保護し、電気的干渉に耐える堅牢なシリアル to イーサネットソリューションを提供します。
産業グレード認証
産業環境下での安全で信頼性の高い動作を保証するため、NPort IA5000-G2シリーズは、IP30保護等級や産業用制御機器の安全規格UL 62368-1など、さまざまな産業用認証を取得しています。さらに、危険な場所での使用に対応するATEX、Class I Division 2 およびIECExも取得手続き中です。
主な特長
• DSU-G2によるクラシックなリアルCOMモード設定を30秒で完了
• ネットワーク冗長化のための同一IPまたはデュアルIPアドレス対応イーサネットポート×2
• イーサネットポートのカスケード接続で配線をシンプル化
• 高精度な非標準ボーレート対応
• リアルCOM、TCPサーバ、TCPクライアント、ペア接続、ターミナル、リバースターミナルに対応したセキュアな動作モードによるデータ暗号化
• トラブルシューティングを簡素化するワンクリック診断
• 高度なデータ分析を可能にする組込みトラフィック監視
• 10/100BaseTX (RJ45)または 100BaseFX (SC/STコネクタ付きシングルモードまたはマルチモード)、および100Base SFP
• DNV、CID2、ATEX Zone 2、IECExに準拠*
*承認手続き中。最新情報はお問い合わせください。
| イーサネットインターフェース | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 10/100BaseT(X) ポート (RJ45コネクタ) |
NPort IA5150-S-SC-G2/M-SC-G2/M-ST-G2モデル: 1 NPort IA5000-G2モデル: 2 オートMDI/MDI-Xコネクション |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 磁気絶縁保護 | 1.5 kV (ビルトイン) | |||||||||||||||||||||||||||||||||||||||||||||||||
| 光ファイバ |
Note: シングルモードファイバトランシーバを接続する場合は、過剰な光パワーによる損傷を防ぐために減衰器を使用することをお勧めします。 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| イーサネットソフトウェア | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 設定オプション | Webコンソール (HTTP/HTTPS), Device Search Utility (DSU), MCC Tool, シリアルコンソール | |||||||||||||||||||||||||||||||||||||||||||||||||
| マネジメント | ARP, DHCPクライアント, DNS, HTTPS, ICMP, IPv4, MDNS, LLDP, SMTP, SMTPS, SNMPv1/v2c/v3, TCP/IP, UDP, SNTP, WINS | |||||||||||||||||||||||||||||||||||||||||||||||||
| Windows リアルCOM ドライバ |
Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98, 95 Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000, NT |
|||||||||||||||||||||||||||||||||||||||||||||||||
| Linux リアルTTYドライバ | カーネルバージョン: 6.x, 5.x, 4.x | |||||||||||||||||||||||||||||||||||||||||||||||||
| Fixed TTYドライバ | macOSバージョン: 14, 13, 12, 11 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Armベース プラットフォーム |
Windows 11 Linuxカーネル 6.x, 5.x, 4.x macOS 14, 13, 12, 11 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 仮想マシン | VMWare ESXi (Windows 11/10/8.1/8/7 & Linux 6.x, 5.x, 4.x) VMware Fusion (macOS 14, 13, 12, 11のWindows) Parallels Desktop (macOS 14, 13, 12, 11のWindows) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| Android API | Android 3.1.x以降 | |||||||||||||||||||||||||||||||||||||||||||||||||
| タイムマネジメント | SNTPクライアント | |||||||||||||||||||||||||||||||||||||||||||||||||
| フィルタ | IGMP v1/v2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| MIB | RFC1213, RFC1317 Private MIB |
|||||||||||||||||||||||||||||||||||||||||||||||||
| セキュリティ機能 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ルートオブトラスト | セキュアブート True Random Number Generator (TRNG) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 認証 | Local database | |||||||||||||||||||||||||||||||||||||||||||||||||
| 暗号化 | HTTPS: ECC-256, ECC-384, ECC-521, RSA-1024, RSA-2048, RSA-3072, RSA-4096, AES-128, AES-256, SHA-256, SHA-384, HMAC SSH: ECC-256, ECC-384, ECC-521, RSA-2048, AES-128, AES-256, SHA-256, SHA-384, HMAC SNMPv3: AES-128, SHA-256, SHA-384 Secure OPモード: HTTPS: ECC-256, ECC-384, ECC-521, RSA-1024, RSA-2048, RSA-3072, RSA-4096, AES-128, AES-256, SHA-256, SHA-384, HMAC Configファイルインポート/エクスポート: AES-256, SHA-256, HMAC |
|||||||||||||||||||||||||||||||||||||||||||||||||
| セキュリティプロトコル | HTTPS (TLS 1.2), SNMPv3, SSHv2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| シリアルインターフェース | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ポート数 | NPort IA5150-G2モデル: 1 NPort IA5250-G2モデル: 2 NPort IA5450-G2モデル: 4 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| コネクタ | NPort IA5150-G2モデル: 1 x DB9 オス NPort IA5250-G2モデル: 2 x DB9 オス NPort IA5250-TB-G2モデル: 2 x 5ピンターミナルブロック NPort IA5450-G2モデル: 4 x DB9 オス NPort IA5450-TB-G2モデル: 4 x 5ピンターミナルブロック |
|||||||||||||||||||||||||||||||||||||||||||||||||
| シリアル規格 | RS-232/422/485 (ソフトウェアで選択可能) | |||||||||||||||||||||||||||||||||||||||||||||||||
| 標準動作モード | リアルCOM, TCPサーバ, TCPクライアント, UDP, Reverse Terminal, RFC2217,ペア接続, Disabled | |||||||||||||||||||||||||||||||||||||||||||||||||
| セキュア動作モード | セキュアリアルCOM, セキュアTCPサーバ, セキュアTCPクライアント, Reverse SSH,セキュアペア接続 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ボーレート | 50 bps ~ 921.6 kbps (非標準ボーレートをサポート) | |||||||||||||||||||||||||||||||||||||||||||||||||
| データビット | 5, 6, 7, 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ストップビット | 1, 1.5, 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| パリティ | None, Even, Odd, Space, Mark | |||||||||||||||||||||||||||||||||||||||||||||||||
| フロー制御 | None, RTS/CTS, DTR/DSR, RTS Toggle, XON/XOFF | |||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485データ方向制御 | ADDC (自動データ方向制御) | |||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485プルハイ/ロー抵抗 | 1 kΩ, 150 kΩ (ソフトウェアで選択可能) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485用ターミネータ | 120 Ω (ソフトウェアで選択可能) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| シリアル絶縁 | Iモデル: 2 kV | |||||||||||||||||||||||||||||||||||||||||||||||||
| シリアル信号 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND | |||||||||||||||||||||||||||||||||||||||||||||||||
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND | |||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND | |||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485-2w | Data+, Data-, GND | |||||||||||||||||||||||||||||||||||||||||||||||||
| 電源 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力電圧 | 12 ~ 48 VDC | |||||||||||||||||||||||||||||||||||||||||||||||||
| 入力電流 | NPort IA5150-G2/IA5250-G2モデル: 270 mA (最大) NPort IA5250I-G2モデル: 330 mA (最大) NPort IA5450-G2/IA5150-SFP-G2/IA5150I-SFP-G2モデル: 377 mA (最大) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 電源コネクタ | 8ピンターミナルブロック (V1+, V1-, NO, NC, GND, V2+, V2-, SG) |
|||||||||||||||||||||||||||||||||||||||||||||||||
| リレー | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 接点電流定格 | 許容電流: 1 A @ 30 VAC | |||||||||||||||||||||||||||||||||||||||||||||||||
| 外形 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ハウジング | メタル | |||||||||||||||||||||||||||||||||||||||||||||||||
| IP定格 | IP30 | |||||||||||||||||||||||||||||||||||||||||||||||||

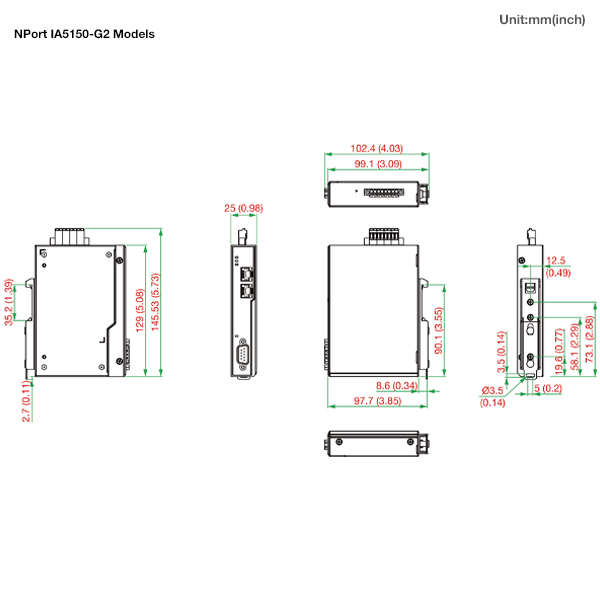

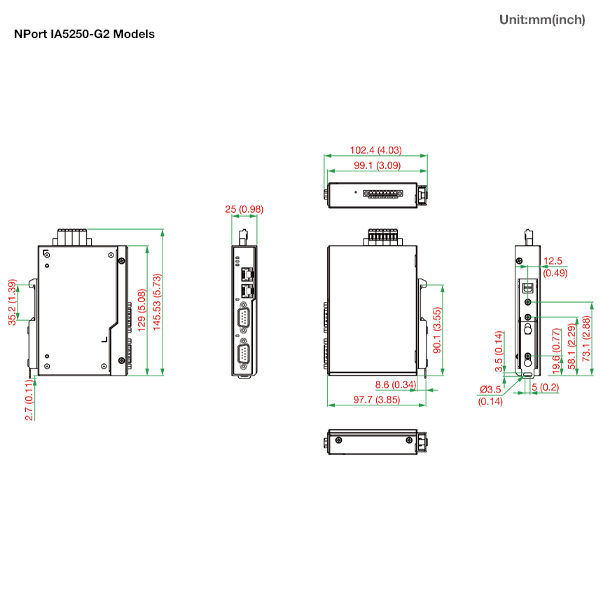

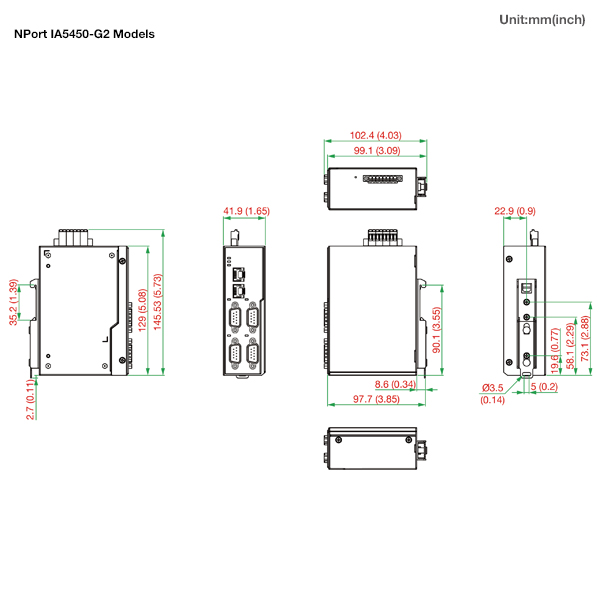

| 寸法 | NPort IA5150-G2/IA5250-G2モデル: 25 x 89 x 129 mm NPort IA5450-G2モデル: 42 x 89 x 129 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | NPort IA5150-G2モデル: 384 g NPort IA5250-G2モデル: 394 g NPort IA5450-G2モデル: 512 g |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 環境 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 動作温度 | 標準モデル: -10 ~ 60 °C ワイド温度モデル: -40 ~ 75 °C |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 保管温度 (外装含む) | -40 ~ 85 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| 相対湿度 | 5 ~ 95 % (結露なきこと) | |||||||||||||||||||||||||||||||||||||||||||||||||
| 規格および認証 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| EMC | EN 55032/35 | |||||||||||||||||||||||||||||||||||||||||||||||||
| EMI | CISPR 32, FCC Part 15B Class A | |||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz ~ 2 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz ~ 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| ハザードロケーション | ATEX*, Class I Division 2*, IECEx* | |||||||||||||||||||||||||||||||||||||||||||||||||
| マリタイム | DNV* | |||||||||||||||||||||||||||||||||||||||||||||||||
| 安全 | IEC 62368-1, UL 62368-1, EN 62368-1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 振動 | IEC 60068-2-6, IEC 60068-2-64 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 落下 | IEC 60068-2-6, IEC 60068-2-32, IEC 60068-2-34 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 準拠する環境指令 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| グリーン製品 | RoHS, CRoHS, WEEE | |||||||||||||||||||||||||||||||||||||||||||||||||
| MTBF | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 時間 | NPort IA5150-G2(-T): 3,238,923 時間 NPort IA5150I-G2(-T): 3,156,944 時間 NPort IA5150-SFP-G2(-T): 3,109,327 時間 NPort IA5250-TB-G2(-T): 2,943,248 時間 NPort IA5250-G2(-T): 2,931,934 時間 NPort IA5150-S/M-SC-G2(-T): 2,889,487 時間 NPort IA5250I-TB-G2(-T): 2,809,979 時間 NPort IA5250I-G2(-T): 2,799,662 時間 NPort IA5450-TB-G2(-T): 2,377,791 時間 NPort IA5450-G2(-T): 2,363,042 時間 NPort IA5450I-TB-G2(-T): 2,208,607 時間 NPort IA5450I-G2(-T): 2,195,874 時間 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 規格 | Telcordia Standard SR-332 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 保証 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 保証期間 | 5年 | |||||||||||||||||||||||||||||||||||||||||||||||||
*承認手続き中
本体

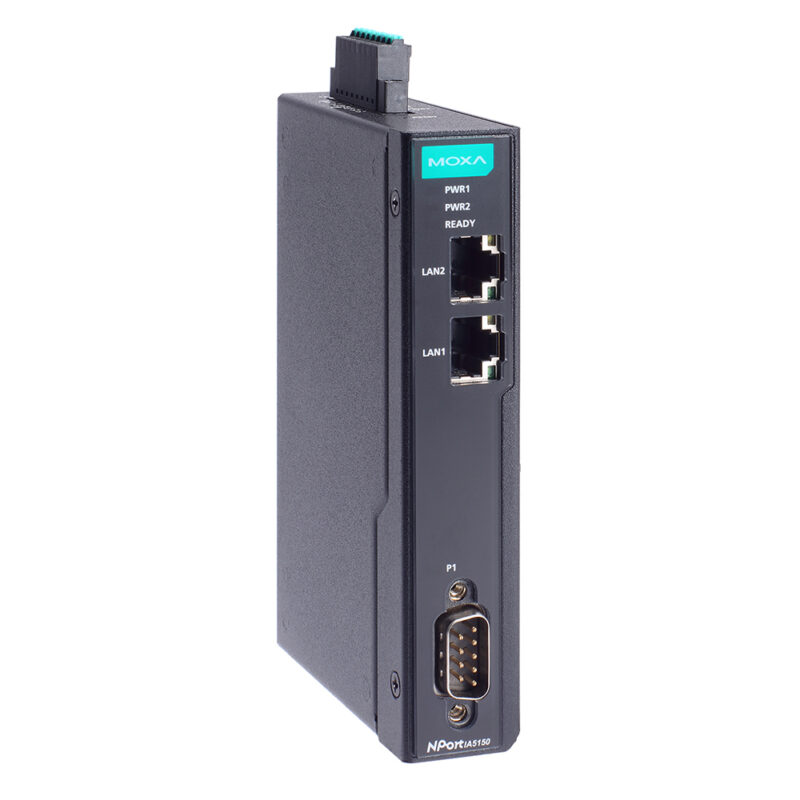

| NPort IA5150-G2 | 1ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5150-G2-T | 1ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5150I-G2 | 1ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -10 ~ 60 °C |
| NPort IA5150I-G2-T | 1ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -40 ~ 75 °C |
| NPort IA5150-M-SC-G2 | 1ポート DINレールシリアルデバイスサーバ, 1 x マルチSC, 1 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5150-M-SC-G2-T | 1ポート DINレールシリアルデバイスサーバ, 1 x マルチSC, 1 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5150-S-SC-G2 | 1ポート DINレールシリアルデバイスサーバ, 1 x シングルSC, 1 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5150-S-SC-G2-T | 1ポート DINレールシリアルデバイスサーバ, 1 x シングルSC, 1 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5150-SFP-G2 | 1ポート DINレールシリアルデバイスサーバ, 1 x SFP, 1 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5150-SFP-G2-T | 1ポート DINレールシリアルデバイスサーバ, 1 x SFP, 1 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5250-G2 | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5250-G2-T | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5250I-G2 | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -10 ~ 60 °C |
| NPort IA5250I-G2-T | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -40 ~ 75 °C |
| NPort IA5250-TB-G2 | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 x 5ピン TB, 動作温度: -10 ~ 60 °C |
| NPort IA5250-TB-G2-T | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 x 5ピン TB, 動作温度: -40 ~ 75 °C |
| NPort IA5250I-TB-G2 | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 x 5ピン TB, 2 kVシリアル絶縁, 動作温度: -10 ~ 60 °C |
| NPort IA5250I-TB-G2-T | 2ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 x 5ピン TB, 2 kVシリアル絶縁, 動作温度: -40 ~ 75 °C |

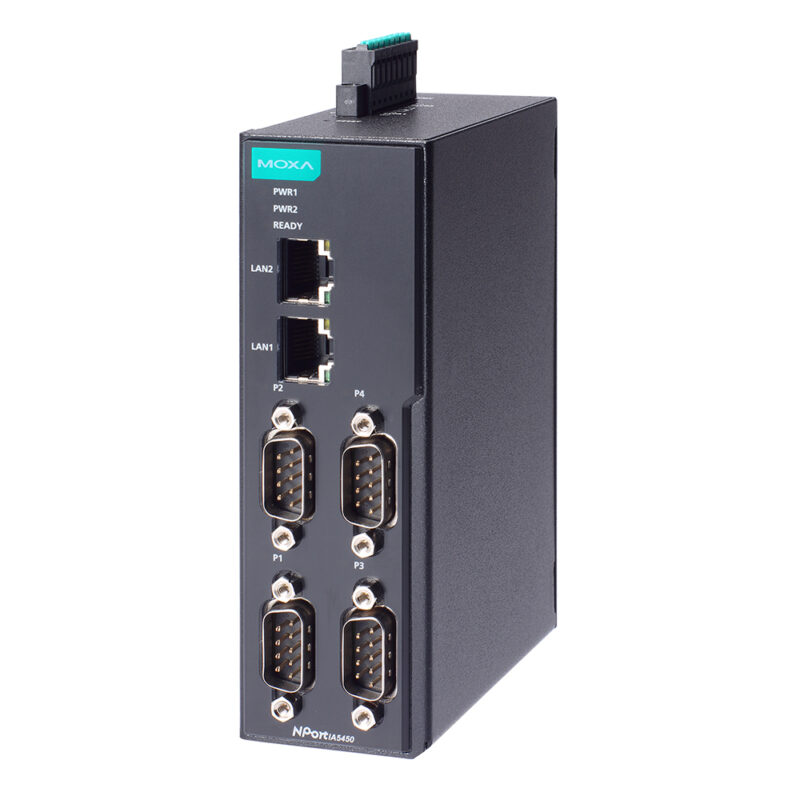

| NPort IA5450-G2 | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -10 ~ 60 °C |
| NPort IA5450-G2-T | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 動作温度: -40 ~ 75 °C |
| NPort IA5450I-G2 | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -10 ~ 60 °C |
| NPort IA5450I-G2-T | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 2 kVシリアル絶縁, 動作温度: -40 ~ 75 °C |
| NPort IA5450-TB-G2 | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 4 x 5ピン TB, 動作温度: -10 ~ 60 °C |
| NPort IA5450-TB-G2-T | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 4 x 5ピン TB, 動作温度: -40 ~ 75 °C |
| NPort IA5450I-TB-G2 | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 4 x 5ピン TB, 2 kVシリアル絶縁, 動作温度: -10 ~ 60 °C |
| NPort IA5450I-TB-G2-T | 4ポート DINレールシリアルデバイスサーバ, 2 x RJ45, 4 x 5ピン TB, 2 kVシリアル絶縁, 動作温度: -40 ~ 75 °C |
