EN 50155 認証取得 10.4インチ 産業用ファンレスパネルPCNEWMPC-3101シリーズ
M.2搭載
ファンレス
入力電源 DC24V対応
マルチタッチディスプレイ
シリアル2ポート搭載
ギガビットポート搭載
ワイド温度範囲モデル
規格
EN 50155 認証取得 10.4インチ 産業用ファンレスパネルPC
10インチパネルPC MPC-3101シリーズは、Intel Atom® x6425E クアッドコア プロセッサを搭載し、産業環境で使用するための信頼性、耐久性、汎用性の高いプラットフォームを提供します。すべてのインターフェースに耐振動性および防水性を備えたIP66規格のM12コネクタが搭載されています。ソフトウェアで選択可能なRS-232/422/485シリアルポートを2つとギガビットイーサネットポートを2つ備え、多種多様なシリアルインターフェースと高速IT通信に対応し、すべてのネイティブなネットワークの冗長性を高めます。
MPC-3101シリーズはファンレスで効率的な放熱のために設計された流線形の筐体を採用し、-40 ~ 70 °Cまでの広い温度範囲で動作する、油田やガス田、採掘現場など過酷で暑い屋外環境に最適な産業用プラットフォームです。500-nit または 1000-nitのLCDパネルを搭載しており、太陽光の下でも画面視認性に優れています。マルチタッチスクリーンは投射型静電容量方式で、グローブをはめたままの操作にも対応しており、優れたユーザー体験を提供します。

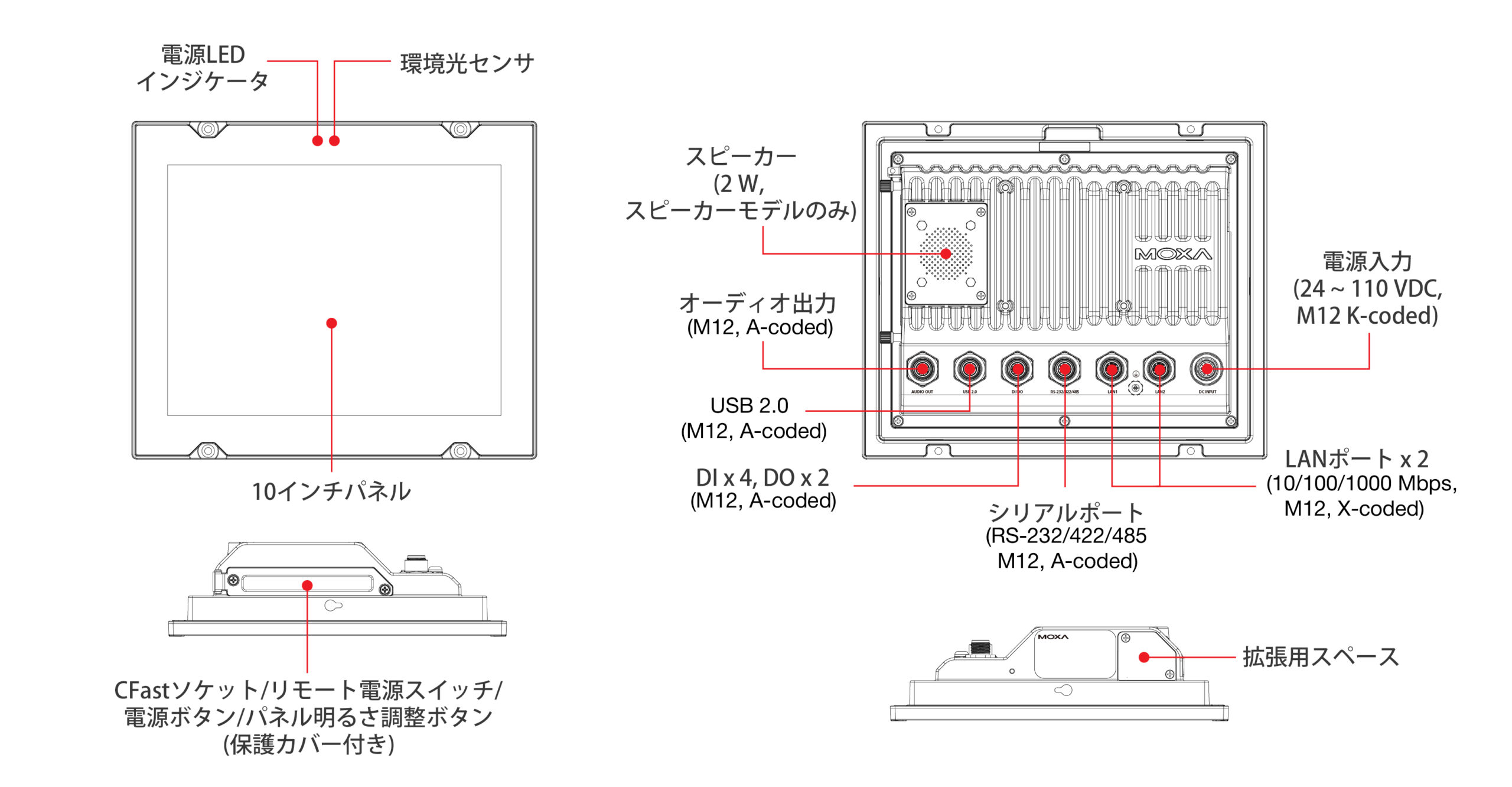

外観図
主な特長
• 10インチパネルPC
• Intel Atom® x6425E クアッドコア プロセッサ搭載
• 500-nit または 1000-nitの太陽光の下でも読み取り可能なLCD
• グローブ着用時操作対応マルチタッチスクリーン
• 動作温度範囲: -40 ~ 70 °C、ファンレス、ヒーターレス設計
• 24 ~ 110 VDCの広範囲な絶縁電源入力
• EN 50155の必須試験項目すべてに適合*
*本製品はEN 50155で定義された鉄道車両アプリケーションに適しています。詳細はこちらをご覧ください。
| コンピュータ | |
| CPU | Intel Atom® x6425Eプロセッサ (クアッドコア, 1.5Mキャッシュ , 2 GHz) |
| グラフィックコントローラ | Intel® UHD Graphics |
| プリインストールシステムメモリ | 8 GB DDR4 2400 MHz (最大32 GB) |
| システムメモリスロット | SODIMM DDR4 2400スロット x 1, 最大32 GB |
| サポートOS | Windowsイメージおよびドライバ: – Windows 10 IoT Enterprise LTSC 2021 (64-bit) – Windows 11 Professional (64-bit) – Windows 11 IoT Enterprise LTSC 2024 Linuxイメージ: – Debian 13 (カーネル 6.10) Linuxドライバ: – Ubuntu 24.04 LTS (カーネル 6.10) |
| ストレージスロット | CFastスロット x 1, M.2 M-key 2242ソケット x 1 |
| 拡張スロット | mPCIeスロット x 1 |
| スピーカー | MPC-3101-E4-LB-SPK-CT-T/E4-SPK-CT-T: 1 (ビルトイン, 2 W) |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (M12プッシュプル X-coded) x 2 |
| シリアルポート | RS-232/422/485ポート (M12プッシュプル A-coded 12P) x 1 |
| デジタル入力 | DI x 4 (M12プッシュプル A-codedコネクタ) |
| デジタル出力 | DO x 2 (M12プッシュプル A-codedコネクタ) |
| オーディオ入力/出力 | 1 x Speaker out/Line out (M12プッシュプル A-coded 8ピン) |
| USB | USB 2.0 hosts x 1 (M12プッシュプル A-coded 5ピン), タイプAコネクタ |
| TPM | TPM v2.0 |
| ディスプレイ | |
| パネルサイズ | 10 インチ (表示可能サイズ) |
| アスペクト比 | 4:3 |
| 表示領域 | 210.4 (H) x 157.8 (V) mm |
| コントラスト比 | 1000:1 (標準) |
| 輝度 (明るさ) | MPC-3101-E4-LB-CT-T/E4-LB-SPK-CT-T: 500 nits MPC-3101-E4-CT-T/E4-SPK-CT-T: 1000 nits |
| 最大表示色 | 16.7M (8-bit/color) |
| パネルタイプ | AAS |
| 画素ピッチ (RGB) | 0.205 (H) x 0.205 (V) mm |
| 解像度 | 1024 x 768 |
| 応答速度 | (Tr+Tf) 25 ms |
| 視野角 | 178°/178° |
| タッチ機能 | |
| タッチタイプ | 静電容量式 (PCAP) |
| タッチ対応ポイント | 4 ポイント |
| グローブ対応 | 有 |
| イーサネットインターフェース | |
| 磁気絶縁保護 | 1.5 kV (ビルトイン) |
| シリアルインターフェース | |
| ビットレート | 50 bps ~ 115.2 kbps |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RTS/CTS, XON/XOFF, 自動データ方向制御 (ADDC) for RS-485, RTS Toggle (RS-232のみ) |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| デジタル入力 | |
| シリアル絶縁 | オプティカル: 3 kV |
| センサタイプ | ドライコンタクト, ウェットコンタクト (NPN) |
| 電圧 | ドライコンタクト: 25 Hz: 0 ~ 30 VDC |
| ドライコンタクト | DI ~ COM: Logic 0: Close ~ GND Logic 1: Open |
| ウェットコンタクト | ソース ~ DI: Logic 0: 10 ~ 30 VDC Logic 1: 最大3 VDC |
| デジタル出力 | |
| シリアル絶縁 | オプティカル: 3 kV |
| I/Oタイプ | シンク |
| 電流定格 | チャンネルあたり最大200 mA |
| 電圧 | Logic 0: 200 mA (チャンネルあたり最大), シンク Logic 1: 24 VDC (標準), 30 VDC (最大), オープンコレクタ |
| LEDインジケータ | |
| システム | 電源 x 1 |
| 電源 | |
| 入力電圧 | 24 ~ 110 VDC |
| 消費電力 | 44 W |
| 外形 | |
| ハウジング | メタル |
| IP定格 | IPMPC-3101-E4-LB-SPK-CT-T/E4-SPK-CT-T: – IP66 (フロント) – IP40 (リア) MPC-3101-E4-LB-CT-T/E4-CT-T: – IP66 (フロント/リア) |

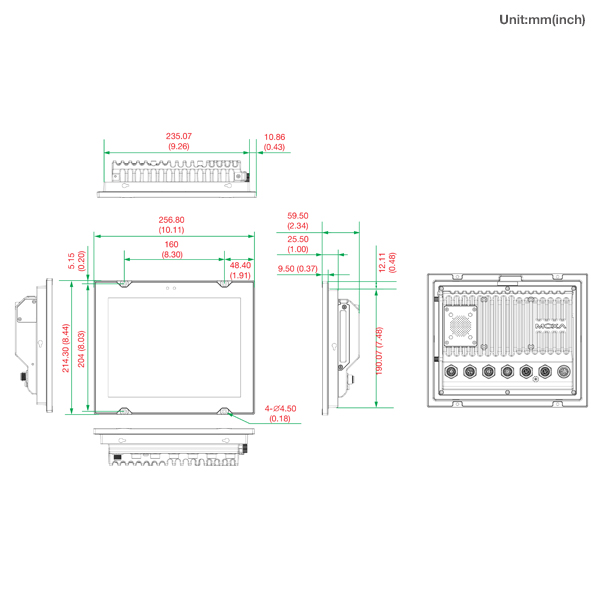

| 寸法 | 256.9 x 214.4 x 58.9 mm |
| 重量 | 2,600 g |
| 環境 | |
| 動作温度 | -40 ~ 70 °C |
| 保管温度 (外装含む) | -40 ~ 70 °C |
| 相対湿度 | 5 ~ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V |
| 環境試験 | IEC 60068-2-1, DNV-CG-0339 IEC 60068-2-1, IEC 60945 IEC 60068-2-2, DNV-CG-0339 IEC 60068-2-2, IEC 60945 IEC 60068-2-30, DNV-CG-0339 IEC 61000-4-8 PFMF |
| 機械的保護等級 | IEC 60529, IPコード |
| 安全 | IEC 62368-1, UL 62368-1 |
| 衝撃 | EN 50155規格 |
| 振動 | EN 50155規格 |
| 準拠する環境指令 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | システム: 3年, LCD: 1年 |
本体
| MPC-3101-E4-LB-CT-T | 10.4インチ マルチインターフェース ファンレス パネルコンピュータ, 500 nits, Intel Atom® x6211E |
| MPC-3101-E4-LBSPK-CT-T | 10.4インチ マルチインターフェース ファンレス パネルコンピュータ, 500 nits, Intel Atom® x6211E, 内蔵スピーカー x 1 |
| MPC-3101-E4-CT-T | 10.4インチ マルチインターフェース ファンレス パネルコンピュータ, 1000 nits, Intel Atom® x6425E |
| MPC-3101-E4-SPKCT-T | 10.4インチ マルチインターフェース ファンレス パネルコンピュータ, 1000 nits, Intel Atom® x6425E, 内蔵スピーカー x 1 |
