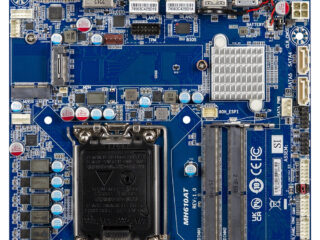

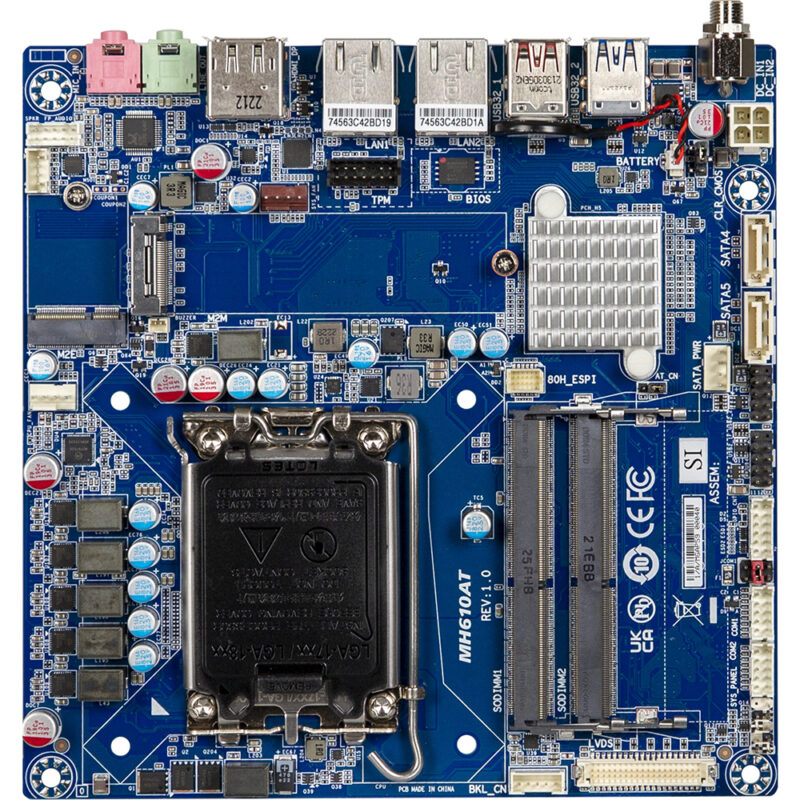

第14/13/12世代Intel® Core™プロセッサ対応、Intel® H610チップセット搭載薄型Mini-ITXマザーボードiTXL-H610A

M.2搭載

USB3.xポート搭載

デュアルディスプレイ対応

ディスプレイポート搭載

HDMI端子搭載

規格

主な特長

・薄型Mini-ITXフォームファクタ
・第14/13/12世代Intel® Core™プロセッサに対応
・Intel® H610チップセット搭載
・デュアルチャンネル DDR4、2 x SO-DIMM
・2 x GbE LANポート
・2 x SATA 6Gb/sポート
・マルチディスプレイ用HDMI、ディスプレイポート、LVDS
・1 x COMポート (RS-232/422/485 & RI/5V/12V)
・1 x COMポート (RS-232)

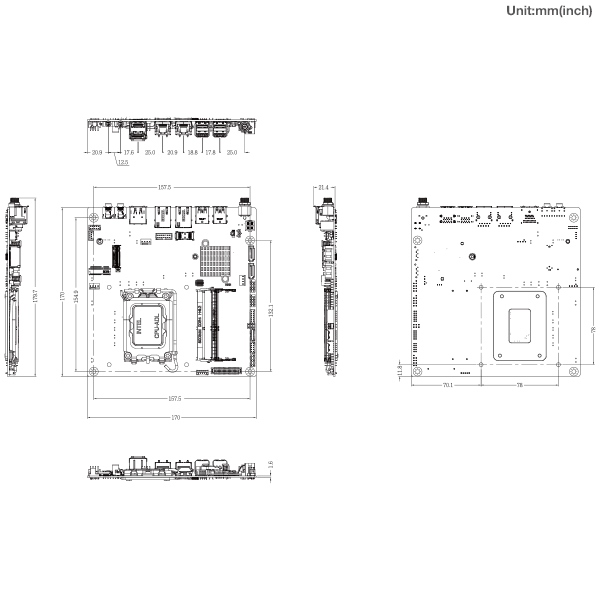

フォームファクタ 薄型Mini-ITX
170W x 170D (mm)
CPU 第14/13/12世代Intel® Core™ i9/i7/i5/i3プロセッサ, Pentium® & Celeron®プロセッサ搭載, LGA1700ソケット
TDP 65W未満
L3キャッシュはCPUにより異なります
ソケット 1 x LGA1700
チップセット Intel® H610 チップセット
メモリ 2 x DDR4 SO-DIMMソケット, 最大 64GB
デュアルチャンネルDDR4 3200MHzメモリモジュールをサポート
イーサネット 2 x GbE LANポート
ビデオ 統合グラフィックプロセッサ – Intel® HDグラフィックをサポート:
1 x HDMI 2.0ポート, 最大解像度 4096×2160 @60Hzをサポート
1 x DPポート, 最大解像度 4096×2160 @60Hzをサポート
1 x LVDSポート, 最大解像度 1920×1200 @60Hzをサポート
(3 x 独立ディスプレイ出力)
オーディオ Realtek® ALC897
ストレージ 2 x SATA 6Gb/sポート
拡張スロット 1 x 2280 M.2 M-Key (PCIe x4)
1 x 2230 M.2 E-Key
内部I/O 1 x 4ピンATX主電源コネクタ
1 x SATA電源コネクタ
1 x CPUファンヘッダ
1 x システムファンヘッダ
1 x フロントパネルヘッダ
1 x フロントパネルオーディオヘッダ
1 x 2Wスピーカー出力ヘッダ
1 x GPIO (8bit) & SMBusヘッダ
4 x USB 2.0ヘッダ
1 x COMヘッダ (RS-232)
1 x COMヘッダ (RS-232/422/485 & RI/5V/12V)
1 x クリアCMOSジャンパ
1 x バックライト制御ヘッダ
1 x AT/ATXモード選択ジャンパ

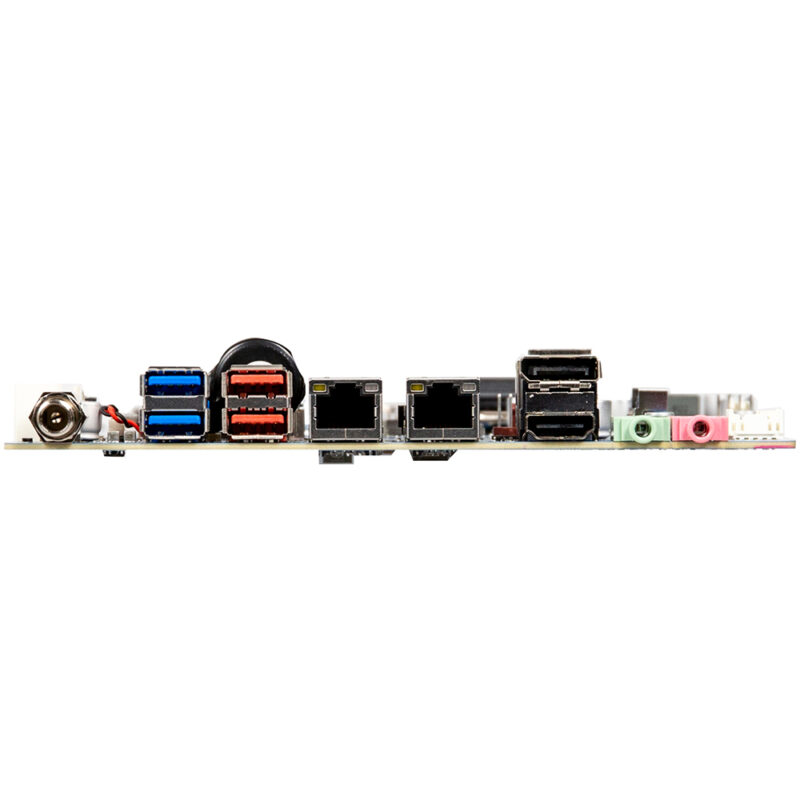

リアI/O 2 x オーディオジャック (Line out, Mic in)
1 x HDMI
1 x ディスプレイポート
2 x RJ45 LANポート
2 x USB 3.2 Gen 2 x 1
2 x USB 3.2 Gen 1
1 x DCジャック (+12V/+19V~24VDC)
TPM 1 x TPMヘッダ
OS互換性 Windows® 10/11 (x64)
環境 動作温度: 0°C ~ 60°C
動作湿度: 0 ~ 90% (結露なきこと)
待機時温度: -40°C ~ 85°C
待機時湿度: 0 ~ 95% (結露なきこと)
パッケージ内容 マザーボード本体
標準IOシールド x 1
薄型IOシールド x 1
SATAケーブル x 1

※本製品の仕様は予告なく変更になる可能性があります。
