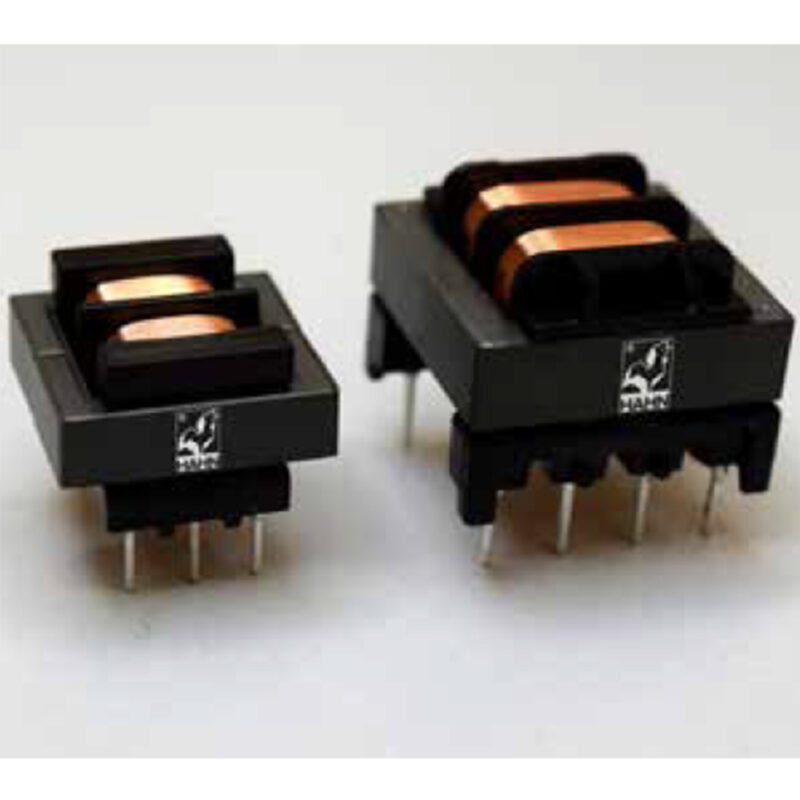

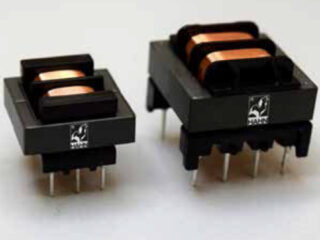

チョークトランス (誘導率:1.0 ~ 82.0mH、定格電流最大3.6A)

EFシリーズは、高周波ノイズをチョーク (ブロック) して、クリーンな直流電源を供給する定格電流最大3.6Aのチョークトランスです。

UL規格、ワイヤー試験 DIN EN60335-1 30.2.3.1および30.2.3.2の試験に合格し、CE/UKCA規格とRoHS/Reach にそれぞれ準拠しています。

主な特長

・絶縁耐力 W1/W2 2,500V
・最適化されたインピーダンス応答
・優れた温度変動耐性
・高い電気安全性と長寿命を実現
・全数検査

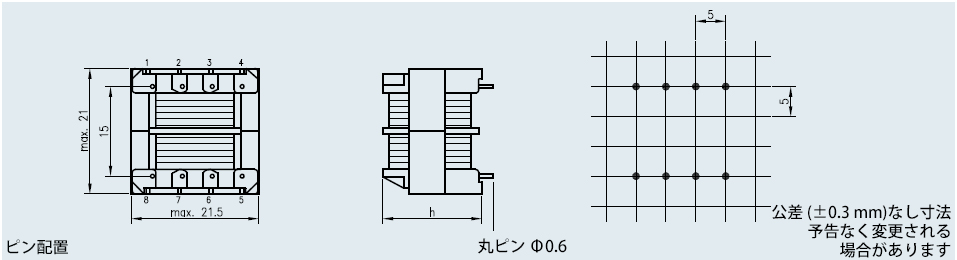

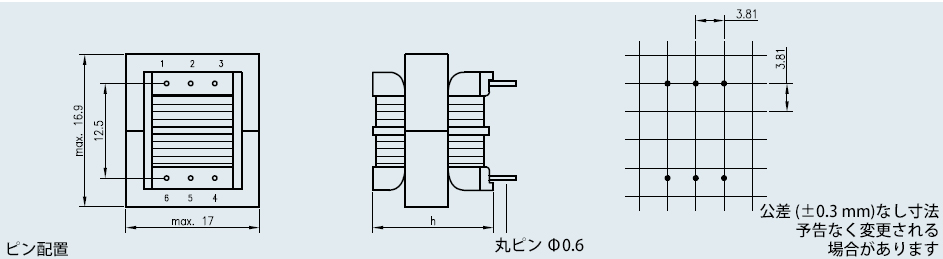

接続ピン

BVCM EF 161



BVCM EF 201

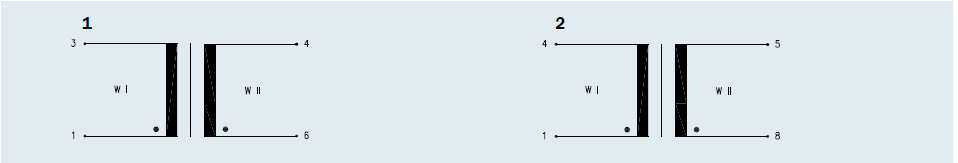

接続スキーム



フレームサイズ 定格電流 ta 70°C/B 誘導率 高さ 接続スキーム
BVCM EF 161 …. 0.33 A ~ 2.55 A 1 ~ 82.0 mH 最大 12.4 mm 1
BVCM EF 201 …. 0.50 A ~ 3.60 A 1 ~ 82.0 mH 最大 17.0 mm 2

BVCM EF 161 (ta 70℃/B)

フレームサイズ 定格電流 誘導率 抵抗 接続ピン 接続スキーム
BVCM EF 161 0010 2.55 A 1.0 mH 0.057 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0012 2.39 A 1.2 mH 0.065 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0015 2.22 A 1.5 mH 0.075 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0018 2.12 A 1.8 mH 0.082 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0022 2.01 A 2.2 mH 0.092 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0027 1.83 A 2.7 mH 0.110 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0033 1.62 A 3.3 mH 0.141 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0039 1.55 A 3.9 mH 0.154 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0047 1.40 A 4.7 mH 0.189 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0056 1.27 A 5.6 mH 0.230 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0068 1.19 A 6.8 mH 0.261 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0082 1.08 A 8.2 mH 0.317 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0100 0.97 A 10.0 mH 0.393 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0120 0.87 A 12.0 mH 0.484 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0150 0.79 A 15.0 mH 0.599 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0180 0.71 A 18.0 mH 0.732 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0220 0.64 A 22.0 mH 0.902 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0270 0.57 A 27.0 mH 1.131 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0330 0.51 A 33.0 mH 1.398 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0390 0.46 A 39.0 mH 1.714 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0470 0.42 A 47.0 mH 2.076 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0560 0.40 A 56.0 mH 2.304 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0680 0.36 A 68.0 mH 2.878 Ω 1 ~ 3/6 ~ 4 1
BVCM EF 161 0820 0.33 A 82.0 mH 3.429 Ω 1 ~ 3/6 ~ 4 1



BVCM EF 201 (ta 70℃/B)

フレームサイズ 定格電流 誘導率 抵抗 接続ピン 接続スキーム
BVCM EF 201 0010 3.6 A 1.0 mH 0.043 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0012 3.5 A 1.2 mH 0.046 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0015 3.4 A 1.5 mH 0.050 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0018 3.1 A 1.8 mH 0.059 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0022 2.7 A 2.2 mH 0.076 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0027 2.6 A 2.7 mH 0.081 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0033 2.5 A 3.3 mH 0.091 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0039 2.1 A 3.9 mH 0.123 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0047 1.9 A 4.7 mH 0.158 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0056 1.8 A 5.6 mH 0.178 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0068 1.6 A 6.8 mH 0.219 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0082 1.5 A 8.2 mH 0.243 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0100 1.4 A 10.0 mH 0.271 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0120 1.3 A 12.0 mH 0.336 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0150 1.2 A 15.0 mH 0.376 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0180 1.1 A 18.0 mH 0.468 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0220 1.0 A 22.0 mH 0.571 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0270 0.9 A 27.0 mH 0.708 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0330 0.8 A 33.0 mH 0.886 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0390 0.7 A 39.0 mH 1.056 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0470 0.7 A 47.0 mH 1.173 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0560 0.6 A 56.0 mH 1.453 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0680 0.6 A 68.0 mH 1.795 Ω 1 ~ 4/8 ~ 5 2
BVCM EF 201 0820 0.5 A 82.0 mH 2.245 Ω 1 ~ 4/8 ~ 5 2

ドキュメントダウンロード：ファイル形式（pdf）
