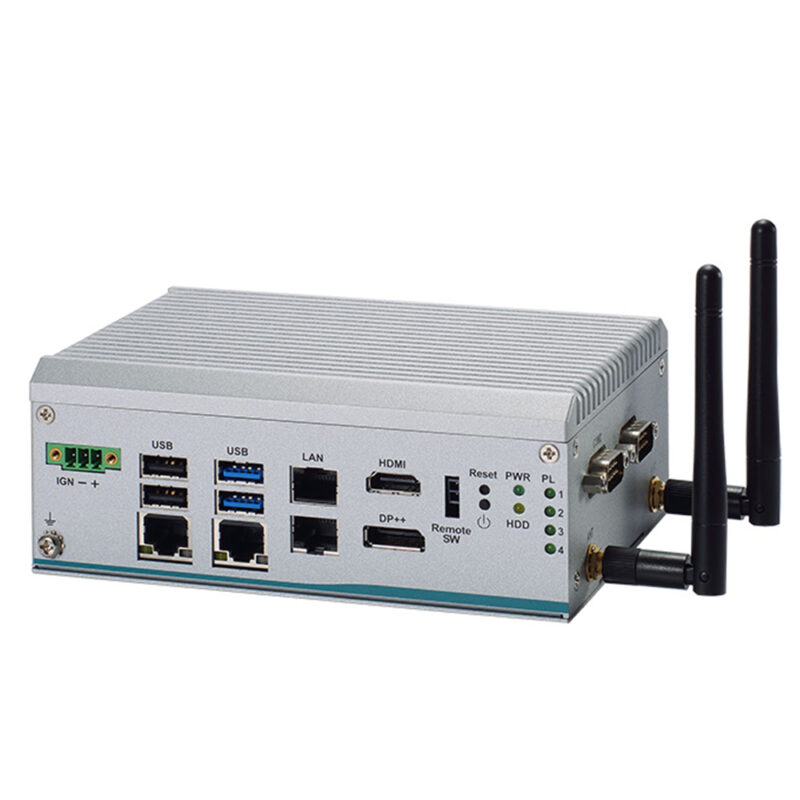

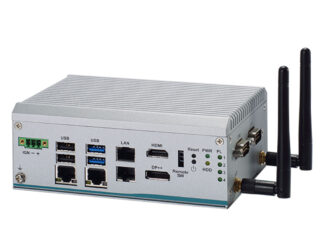

Intel® Alder Lake-Nプロセッサ搭載ファンレス組込みシステムNEWeBOX100A
M.2搭載
USB3.xポート搭載
ディスプレイポート搭載
ファンレス
HDMI端子搭載
フルHD
ワイド温度範囲モデル
規格
主な特長
・Intel®プロセッサ N97/i3-N305 SoC (Alder Lake-N)搭載
・1 x DDR5 SO-DIMM、最大16GBのメモリを搭載可能
・動作温度範囲: -40°C ~ 60°C
・2つまたは4つの2.5GbEポート
・インテリジェント電源管理でUSB電源オン/オフ制御を実現
・デュアルディスプレイ用HDMI (FHD) および DisplayPort++に対応

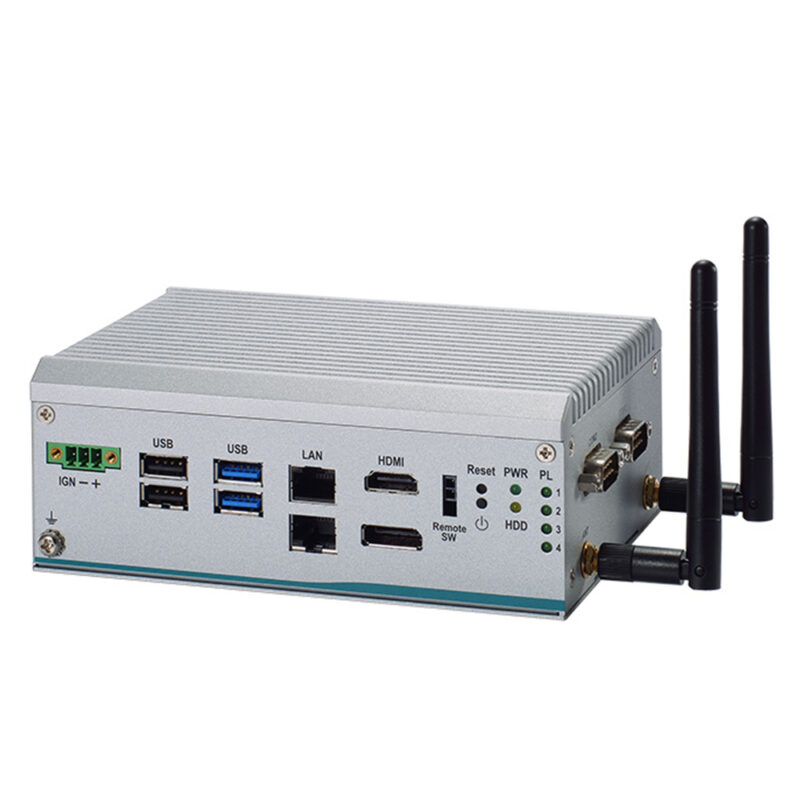

・フロントアクセスI/Oデザイン
| 標準色 | シルバー |
| 外形 | アルミ押出材および硬質鋼, IP40 |
| CPU | Intel®プロセッサ N97 (Alder Lake-N) (最大3.6 GHz, 12W) Intel®プロセッサ i3-N305 (Alder Lake-N) (最大3.8 GHz, 15W) Intel Atom® x7211E (Alder Lake-N) (ご相談ください) |
| システムメモリ | 1 x 262ピン DDR5-4800 SO-DIMM, 最大16GB |
| チップセット | SoC integrated |
| BIOS | AMI |
| COM | 2 x RS-232/422/485 (自動フロー制御付き) |
| USB | 2 x USB 3.2 Gen1 2 x USB 2.0 |
| イーサネット/PoE | 2 x 2.5GbE LAN または 4 x 2.5GbE LAN (Intel® I226-V) 2 x 2.5GbEバージョン: 1 x PCIe Miniカード および 1 x M.2 Key Eをサポート 4 x 2.5GbEバージョン: 1 x PCIe Miniカードのみをサポート |
| ディスプレイ | 1 x HDMI (FHD) 1 x DisplayPort++ 1.4a |
| デジタルI/O | なし |
| オーディオ | なし |
| ストレージ | 1 x 2.5インチ SATA HDD/SSD (高さ最大15 mm) |
| 拡張インターフェース | 1 x フルサイズ PCI Express Miniカードスロット (USB 2.0 + PCIe + SIMシグナル) 1 x Wi-Fi 6E (USB 2.0 + PCIeシグナル)用M.2 Key E 2230ソケット, 2 x 2.5GbEバージョンのみ対応 1 x PCIe Miniカードスロット用SIMソケット内蔵 |

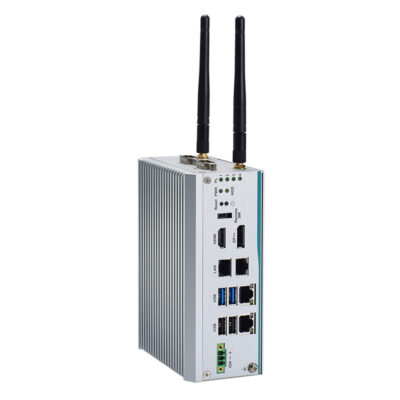

| その他 | TPM 2.0 2 x アンテナ開口部 1 x リセットスイッチ 1 x 電源ボタン 1 x フェニックスタイプ VDC電源入力コネクタ 1 x リモートスイッチコネクタ |
| 電源 | 9 ~ 36 VDC, イグニッション電源制御付き 突入電流: 1.39 ~ 6.67 A |
| ウォッチドッグタイマー | 255レベル, 1 ~ 255秒 |
| 動作温度 | -40 ~ 60°C (W.T. DRAM & SSD使用時) |
| 相対湿度 | 10 ~ 90%, 結露なきこと |
| 振動 | IEC 60068-2-64 (SSD使用時: 3Grms STD, ランダム, 5 ~ 500 Hz, 1 hr/axis) |
| 衝撃 | IEC 60068-2-27 (SSD使用時: 50G, 半正弦波, 11 msデュレーション) |

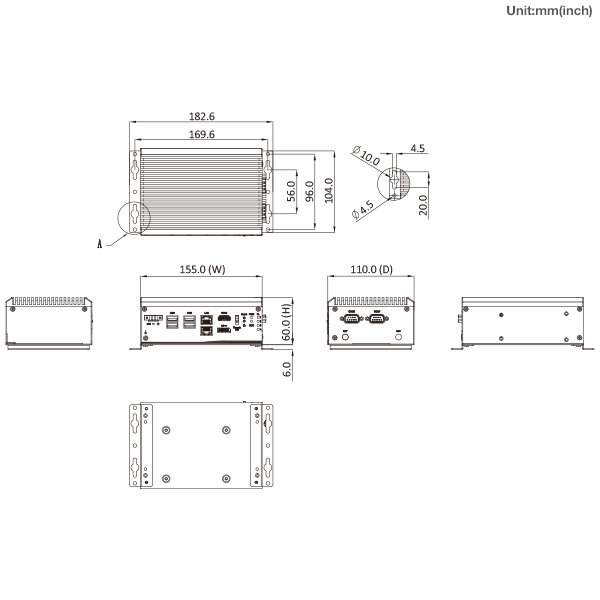

| 寸法 (W x D x H) | 155 x 110 x 60 mm |
| 重量 (Net/ Gross) | 1.1kg/1.5kg |
| 規格または認証 | CE, FCC Class A, UKCA |
| EOS | Win 10 IoT, Win 11 IoT, Linux |

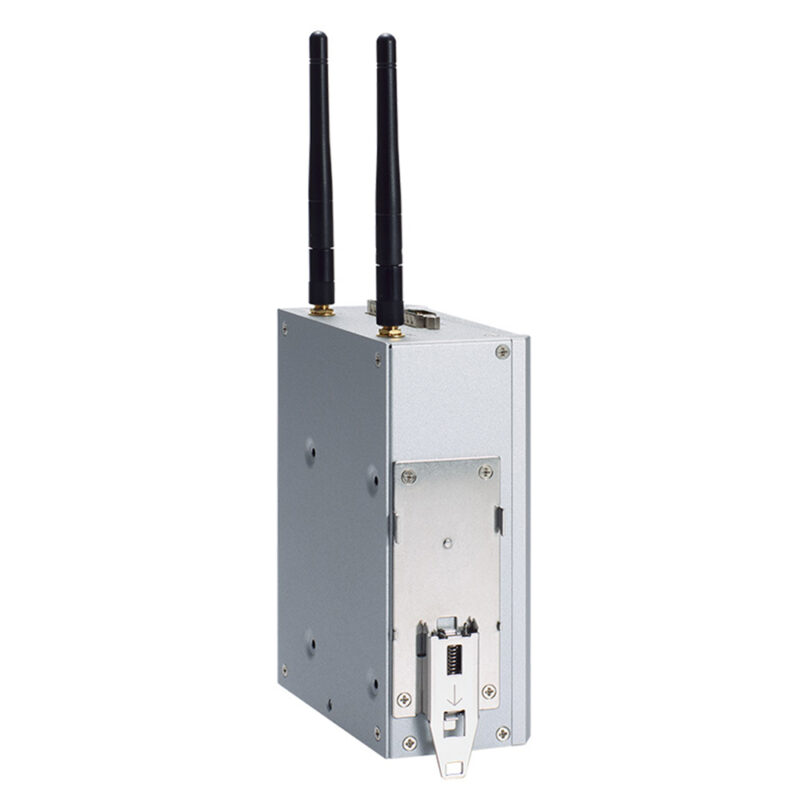

| 設置・取付 | ウォールマウンティング, DINレールマウンティング, VESAマウンティング |
| 付属品 | 4 x フットパッド, 1 x DRAMブラケット, 2 x DRAM用サーマルパッド, 1 x 3ピンターミナルブロックコネクタ, 1 x リモート電源スイッチケーブル, 1 x ネジパック |
※本製品の仕様は予告なく変更になる可能性があります。
本体
| eBOX100A-N97-2E (P/N-E36K100A00) |
ファンレス組込みシステム, Intel®プロセッサ N97クアッドコア SoC (Alder Lake-N), 2 x LAN, HDMI, DisplayPort++, 2 x COM, 4 x USB, 9 ~ 36 VDC |
| eBOX100A-N97-4E (P/N-E36K100A01) |
ファンレス組込みシステム, Intel®プロセッサ N97クアッドコア SoC (Alder Lake-N), 4 x LAN, HDMI, DisplayPort++, 2 x COM, 4 x USB, 9 ~ 36 VDC |
| eBOX100A-N305-2E (P/N-E36K100A02) |
ファンレス組込みシステム, Intel® i3-N305 SoC, 2 x LAN, HDMI, DisplayPort++, 2 x COM, 4 x USB, 9 ~ 36V |
オプション
| 2.5″ SATA HDD | 80GB以上 |
| 2.5″ SATA SSD | 100GB以上 |
| DDR5 SO-DIMM | 8GB ~ 32GB |
| E29R129102 | ウォールマウントキット |
| E29R129133 | DINレールマウントキット |
| E29R129134 | VESAマウントキット |
| 509000004800 | 12V 96W電源アダプタ |
| Wi-Fi/LTEモジュール |
