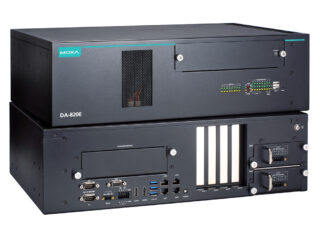

第13世代Intel® Core™プロセッサ搭載、IEC 61850-3準拠 3Uラックマウントコンピュータ
DA-820Eシリーズは、第13世代 Intel® Core™ i3/i5/i7プロセッサを搭載したハイパフォーマンス3Uラックマウント型産業用コンピュータです。3つのディスプレイポート (HDMI × 2, VGA × 1)、6つのUSBポート、4つのギガビットLANポート、2つの3-in-1 RS-232/422/485シリアルポート、6つのDIポート、2つのDOポート、4つの標準PCIe拡張スロット、1つの専用拡張スロットが付属しています。また、ホットスワップ対応の4つの2.5インチSSDスロットも装備されており、SSDスロット1と2でIntel® RST RAID 0/1機能をサポートし、ストレージのパフォーマンスと信頼性を強化します。
DA-820Eシリーズは変電所アプリケーション向けに設計されており、IEC 61850-3、IEEE 1613およびIEC 60255に準拠しており、要求の厳しい変電所自動化システムにおける堅牢性、信頼性およびインテリジェント電子デバイス (IED)とのシームレスな統合を保証します。第13世代Intel®プロセッサを搭載したDA-820Eは、従来のOT SCADA機能に加え、仮想化などの最新の複雑なソフトウェアアプリケーションに必要な高いコンピューティング性能を提供します。

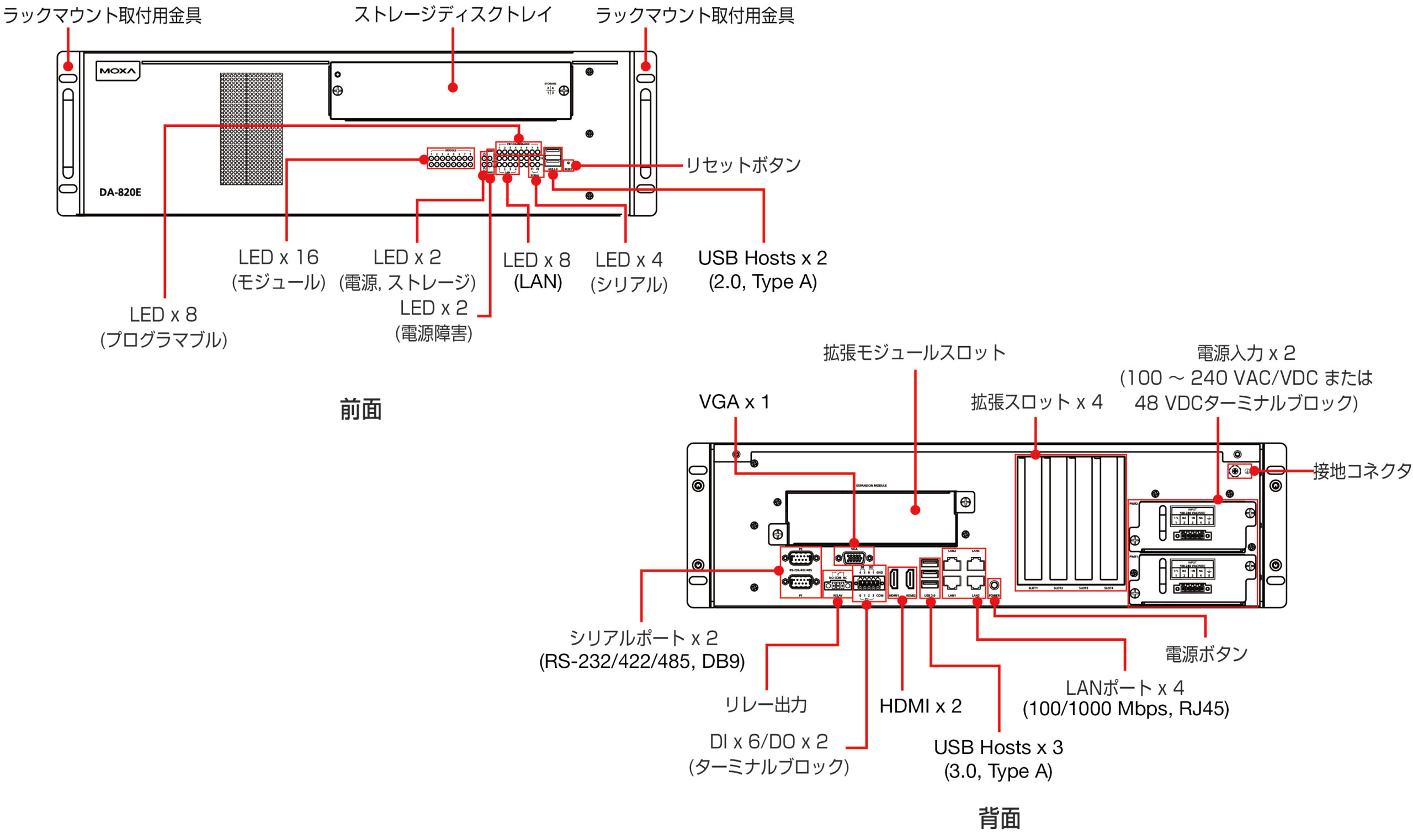

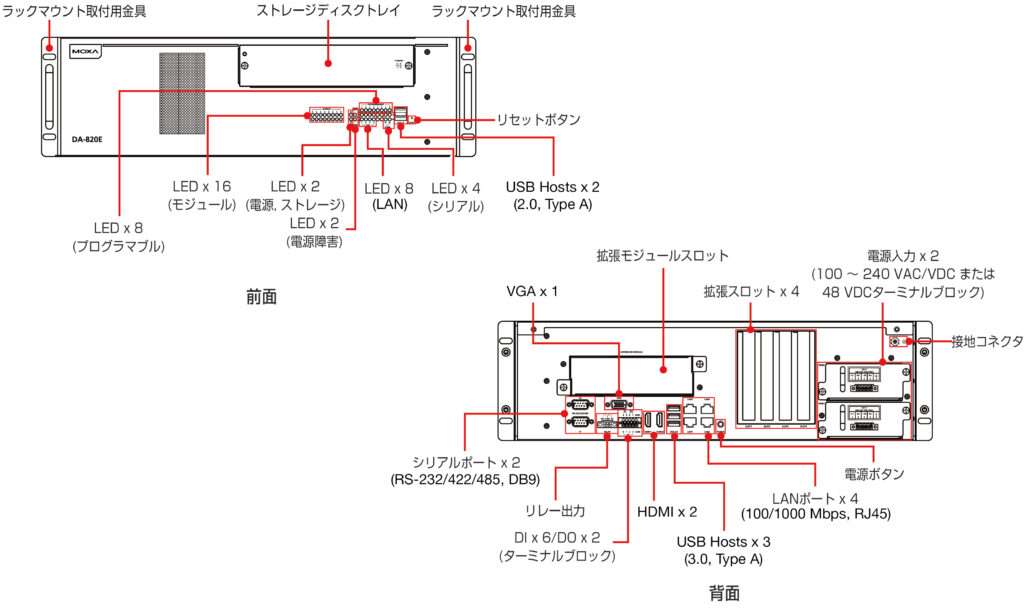

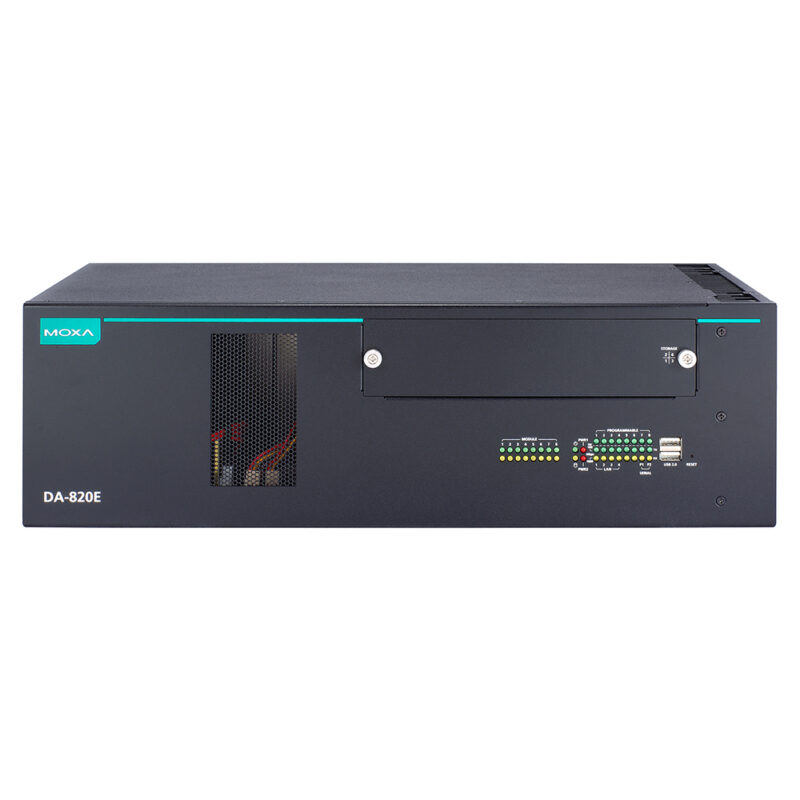

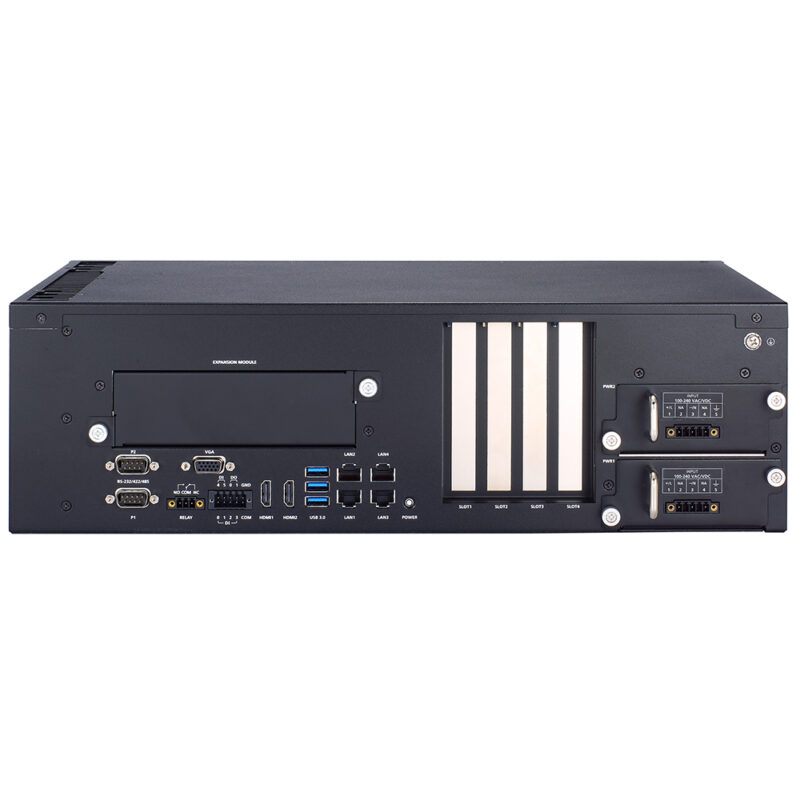

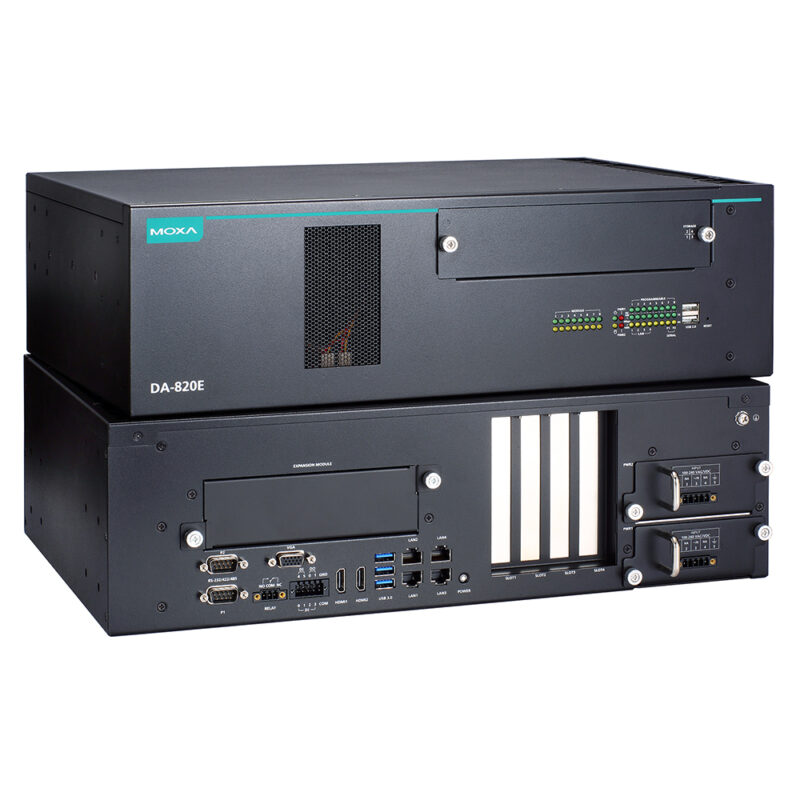

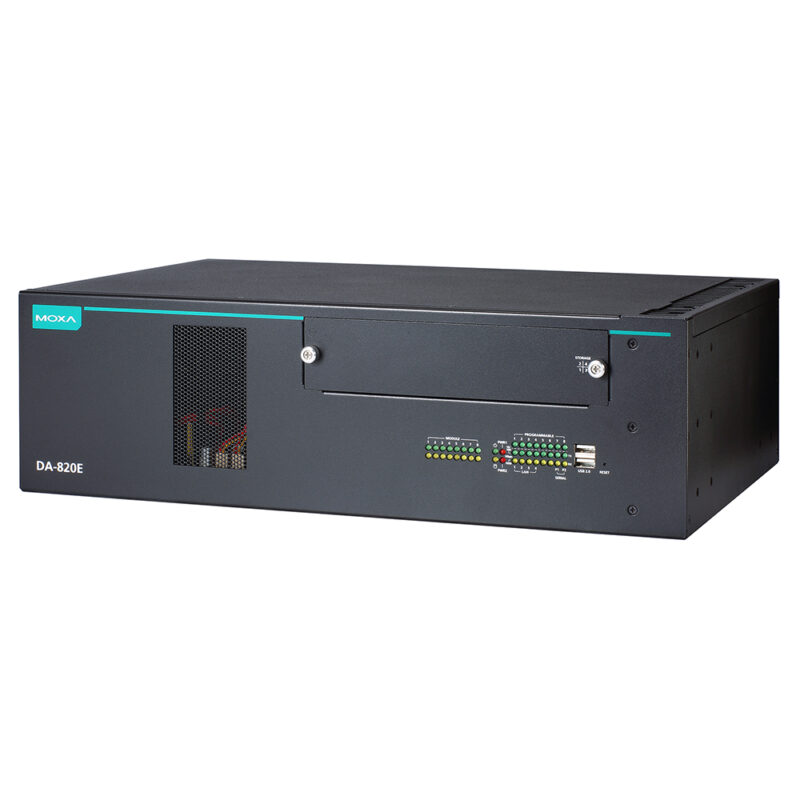

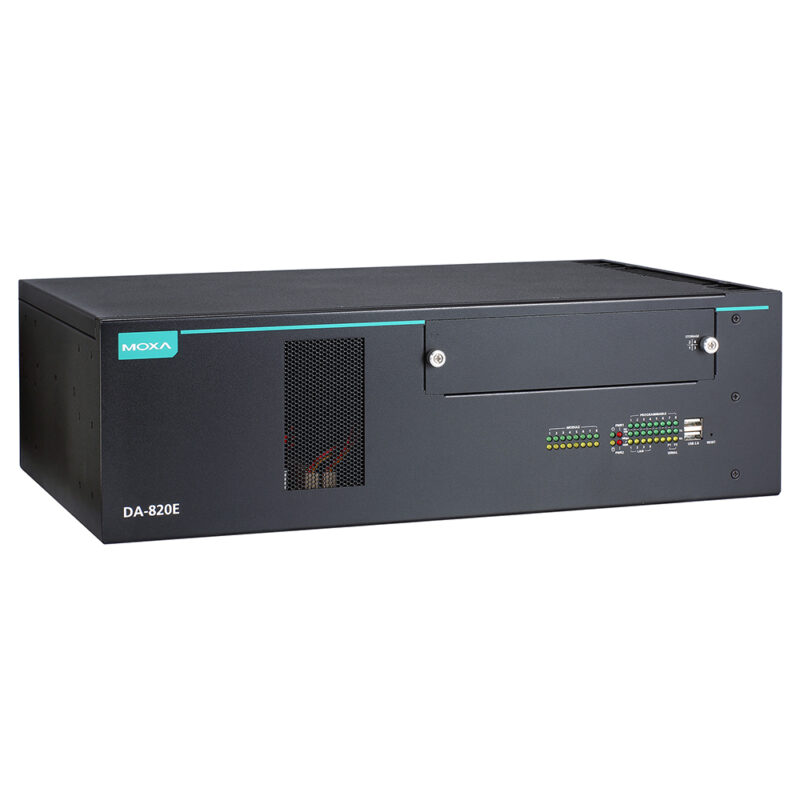

外観
※クリックで画像拡大します。
主な特長
• IEC 61850-3、IEEE 1613、IEC 60255準拠の電力自動化向けコンピュータ
• EN 50121-4準拠で鉄道沿線アプリケーションに最適
• 第13世代Intel® Core™プロセッサ搭載
• 4 x SSDスロット、Intel® RST RAID 0/1をサポート (SSDスロット1 および 2)
• 最大64 GB RAM (2 x 内蔵SODIMM DDR4メモリスロット)
• ネットワーク冗長性のためのPRP/HSRテクノロジー (PRP/HSR拡張モジュール使用)
• TPM 2.0、UEFIセキュアブート、物理的セキュリティなどのセキュリティオプション
• 拡張モジュール用 1 x PCIe x8 (4レーン) および 3 x PCIe x1
• ホットスワップ可能な電源モジュール設計による冗長電源 (100 ~ 240 VAC/VDC および 48 VDC)
| コンピュータ | |
| CPU | Intel® Core™ i3-1320PE Intel® Core™ i5-1340PE Intel® Core™ i7-1370PE |
| システムメモリスロット | SODIMM DDR4スロット x 2 |
| DRAM | 最大64 GB (SODIMM x 2, 各モジュール3200 MHzおよび最大32 GBをサポート) |
| グラフィック コントローラ |
Intel® Core™ i3-1320PE: Intel® UHD Graphics Intel® Core™ i5-1340PE: Intel® Iris® Xe Graphics eligible Intel® Core™ i7-1370PE: Intel® Iris® Xe Graphics eligible |
| ストレージスロット | 2.5インチ HDD/SSDスロット x 4 M.2 M-key 2280スロット x 1 |
| サポートOS | Windows 10 IoT Enterprise LTSC 2021 Windows 11 IoT Enterprise LTSC 2024 Windows Server 2022 Ubuntu 22.04.3 LTS Debian 12 RHEL 9.4 |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (RJ45コネクタ) x 4 |
| シリアルポート | RS-232/422/485ポート x 2 (ソフトウェアで選択可能, DB9 オスコネクタ) |
| デジタル入力 | DI x 6 |
| デジタル出力 | DO x 2 |
| USB 2.0 | USB 2.0 hosts x 3, type-Aコネクタ 2ポート-フロントパネル, 1ポート-コンピュータ内部 (USBドングルベースセキュリティ用) |
| USB 3.0 | USB 3.0 hosts x 3, type-Aコネクタ リアパネルに3ポート |
| 拡張スロット | PCIe x8 (4レーン) スロット x 1 PCIe x1 スロット x 3 専用スロット x 1 |
| 映像出力 | HDMI x 2, HDMIコネクタ (type A) (60Hzで最大解像度3840 x 2160) VGA x 1, 15ピン D-subコネクタ (メス) (60 Hzで最大解像度1920 x 1200) |
| TPM | TPM v2.0 |
| セキュアブート | UEFI |
| LEDインジケータ | |
| システム | 電源 x 1, ストレージ x 1, 電源障害検知 x 2, プログラマブル x 8 |
| シリアル | ポートあたり2 (Tx, Rx) |
| LAN | ポートあたり8 (10/100/1000 Mbps) |
| シリアルインターフェース | |
| ボーレート | 300 bps ~ 115.2 kbps |
| コネクタ | DB9 オス |
| シリアル絶縁 | 2 kV |
| シリアル規格 | RS-232/422/485 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| デジタル入力 | |
| デジタル入力チャンネル | DI x 6 |
| コネクタ | ネジ締めユーロブロックターミナル |
| I/Oモード | DI |
| シリアル絶縁 | 3k VDC |
| センサタイプ | ドライコンタクト, ウェットコンタクト (NPN) |
| ドライコンタクト | Logic 0: Close to GND Logic 1: Open |
| ウェットコンタクト (COM ~ DI) |
Logic 0: 10 ~ 30 VDC Logic 1: 0 ~ 3 VDC |
| デジタル出力 | |
| デジタル出力チャンネル | DO x 2 |
| コネクタ | ネジ締めユーロブロックターミナル |
| 電流定格 | チャンネルあたり200 mA |
| I/Oタイプ | シンク |
| 電圧 | 0 ~ 30 VDC |
| シリアル絶縁 | 3k VDC |
| 電源 | |
| 入力電流 | 100 ~ 240 VAC, 50/60 Hz, 1.75 ~ 0.66 A (最大) 100 ~ 240 VDC, 1.65 ~ 0.66 A (最大) 48 VDC, 3.12 A |
| 入力電圧 | 100 ~ 240 VAC, 100 ~ 240 VDC, 48 VDC |
| 消費電力 | DA-PWR-150-HV: 140 W (最大) DA-PWR-120-LV: 130 W (最大) |
| 電源ボタン | リセットボタン (フロントパネル), ON/OFF (リアパネル) |
| 外形 | |
| ハウジング | メタル |

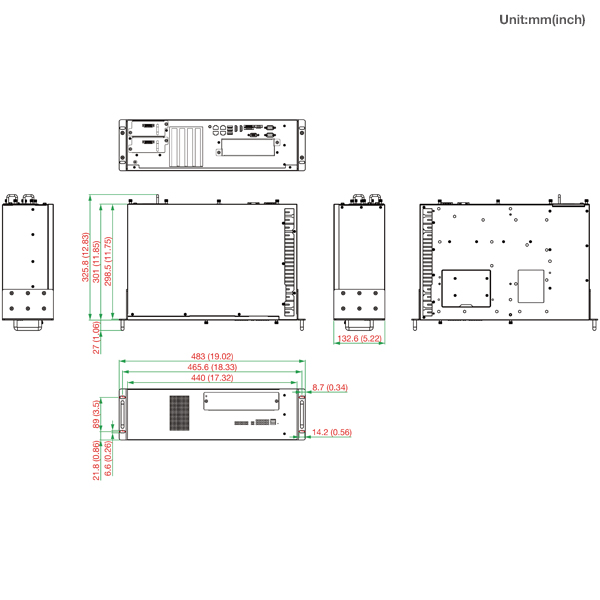

| 寸法 (取付け金具なし) | 440 x 301 x 132,55 mm |
| 重量 | 11,860 g |
| 設置および取付 | 19インチラックマウンティング |
| 環境 | |
| 動作温度 | -40 ~ 70 °C |
| 保管温度 (外装含む) | -40 ~ 85°C |
| 相対湿度 | 5 ~ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 61000-6-2/-6-4, EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 20 A/m IEC 61000-4-11 |
| 変電所 | IEC 61850-3, IEEE 1613 |
| 保護リレー | IEC 60255 |
| 安全 | IEC 62368-1, UL 62368-1 |
| 衝撃 | IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2 |
| 準拠する環境指令 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 293,786 時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 3年 |
本体
| DA-820E-C3-H-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i3-1320PE, 1 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C3-HH-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i3-1320PE, 2 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C5-H-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i5-1340PE, 1 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C5-HH-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i5-1340PE, 2 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C7-H-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i7-1370PE, 1 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C7-HH-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i7-1370PE, 2 x DA-PWR-150-HV, 動作温度: -40 ~ 70 °C |
| DA-820E-C3-L-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i3-1320PE, 1 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
| DA-820E-C3-LL-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i3-1320PE, 2 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
| DA-820E-C5-L-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i5-1340PE, 1 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
| DA-820E-C5-LL-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i5-1340PE, 2 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
| DA-820E-C7-L-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i7-1370PE, 1 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
| DA-820E-C7-LL-T | IEC 61850-3準拠 3Uラックマウントコンピュータ, Intel® Core™ i7-1370PE, 2 x DA-PWR-120-LV, 動作温度: -40 ~ 70 °C |
