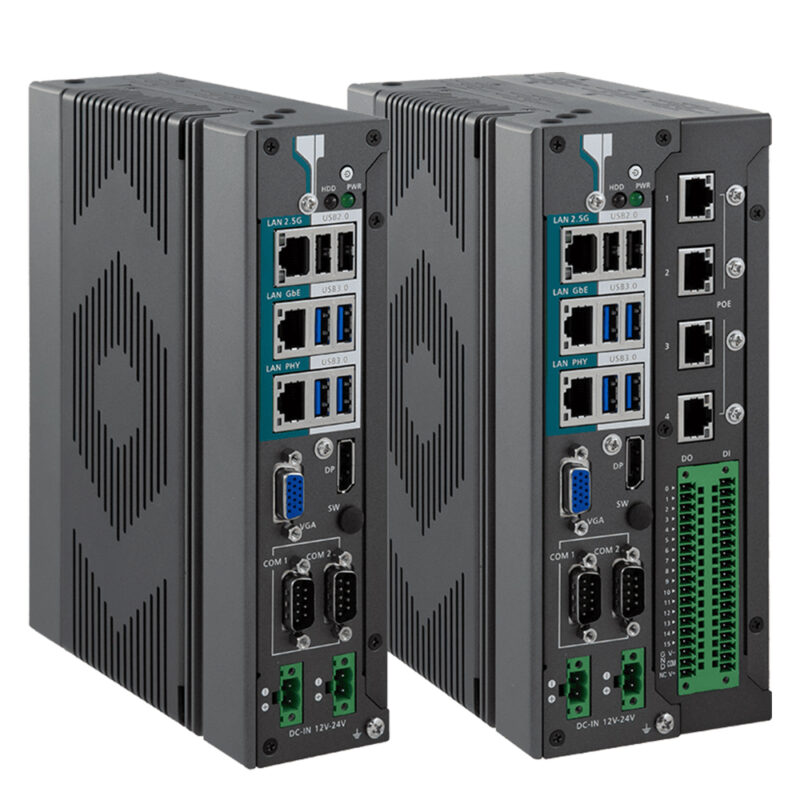

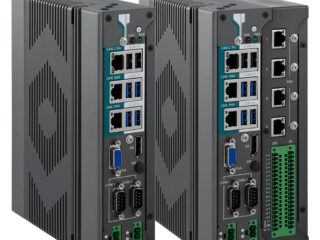

第14/13/12世代 Intel® Core™ i9/i7/i5/i3プロセッサ搭載コンパクト組込みコンピュータNEWARES-1983H
M.2搭載
USBポート5ポート以上搭載
USB3.xポート搭載
ディスプレイポート搭載
規格
第14/13/12世代 Intel® Core™ i9/i7/i5/i3プロセッサ搭載コンパクト組込みコンピュータ
ARES-1983Hシリーズは、PoEポートと2.5Gイーサネットをサポートし、情報交換のための高速で信頼性の高いネットワーク機能を提供します。高速なデータ転送により、製品検査用の高解像度カメラは正確なマシンビジョンシステムを実演でき、工場の安全ソリューションに最適なデバイスです。
主な特長
・Intel® OpenVINO™ ツールキット対応
・第14/13/12世代 Intel® Core i9/i7/i5/i3 プロセッサ用ソケットLGA1700
・ファンシンク設計、塵が蓄積しないアクティブ冷却
・最大 6 x USB、7 x LAN (4 x PoE付き) をサポート
・1.5kV絶縁保護を備えたDI/DO、DIはドライとウェット接触デバイスの接続をサポート
・SATAおよびNVMe (Gen4 x4)をサポートするM.2 2242/2280 M Keyスロット
・ハードウェアライセンスキーおよびセキュリティドングル用の内蔵USB 2.0 Type-A ポート x 2
・デュアルディスプレイ：1 x VGA および 1 x DisplayPort
| CPU | 第14/13/12世代 Intel® Core™ i9/i7/i5/i3プロセッサ搭載, LGA1700ソケット (最大 65W) |
| メモリ | 1 x 262ピン DDR5 SO-DIMMソケット, 4800/5600MHz SDRAM (最大 32GB)をサポート |
| チップセット | Intel® H610E |
| グラフィック | Integrated Intel® UHDグラフィックス 730/770 |
| LANチップセット | 1 x Intel® i226LM 1 x Intel® i219LM 5 x Intel® i210AT (4 x GbE PoE用) |
| ウォッチドッグタイマー | 1 ~ 255レベルリセット |
| TPM | dTPM 2.0 |
| シリアルポート | 1 x RS232 (デフォルト)/422/485 1 x RS232 |
| USBポート | 2 x USB-A 3.2 Gen2 (10Gbps) 2 x USB-A 3.2 Gen1 (5Gbps) 2 x USB-A 2.0 2 x 内蔵USB-A 2.0 |
| LAN | 1 x 2.5GbEポート 2 x GbEポート 4 x GbE PoE ポート (IEEE802.3af, ARES-1983H-MV用) |
| ビデオポート | 1 x DisplayPort 1.4 (DP++), 最大4096 x 2304@60Hz 1 x VGA, 最大1920 x 1200@60Hz |
| デジタルI/O | 16 x DI および 16 x DO, 1.5kV絶縁保護付き (ARES-1983H-MV用) |
| 拡張Bus | 1 x M.2 E-key 2230スロット (PCIe 3.0 x1 + USB2.0 + CNVi) 1 x mPCIe (PCIe 3.0 x1 + USB 2.0, フルサイズ) 1 x nano SIMカードスロット付き |
| 動作温度 | 35W TDP CPU使用時: -20 ~ 60°C, エアフロー対応 65W TDP CPU使用時: -20 ~ 50°C, エアフロー対応 |
| 保管温度 | -30 ~ 70°C |
| 動作湿度 | 10 ~ 95% @ 60°C (結露なきこと) |
| 振動 | 5 ~ 500Hz, 3 Grms X, Y, Z方向 (SSDあり), IEC 68-2-64に準拠 |
| 衝撃および衝突 | 動作時: 10G ピーク加速 (11ミリ秒デュレーション) 非動作時: 30G ピーク加速 (11ミリ秒デュレーション) IEC 68-2-27に準拠 |
| 規格および認証 | CE, FCC Class A |
| 電源入力 | DC 12~24V (2ピンターミナルブロック) |
| 最大消費電力 | ARES-1983H (65W TDP CPU使用時): 110W ARES-1983H-MV (65W TDP CPU使用時): 170W |
| 対応OS | Windows 10/Windows 11/Ubuntu |
| ハウジング | メタル + アルミニウム |
| 設置および取付 | ウォールマウント (標準), DINレール (オプション) |
| 重量 | ARES-1983H: 2.5kg ARES-1983H-MV: 3.1kg |

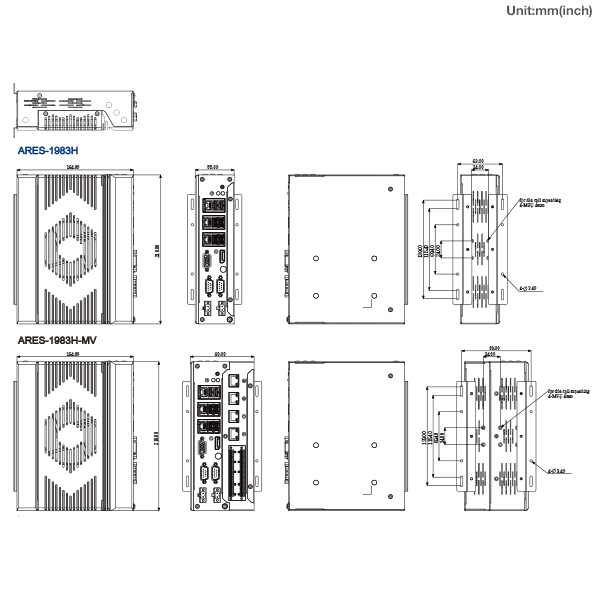

| 寸法 (W x D x H) | ARES-1983H: 55 x 164 x 210mm ARES-1983H-MV: 90 x 164 x 210mm |
| ストレージ | 1 x M.2 M-key 2242/2280スロット (PCIe x4 + SATA) 1 x 2.5インチ HDD/SDD内蔵ドライブベイ (ARES-1983H-MV用) |
※本製品の仕様は予告なく変更になる可能性があります。
本体

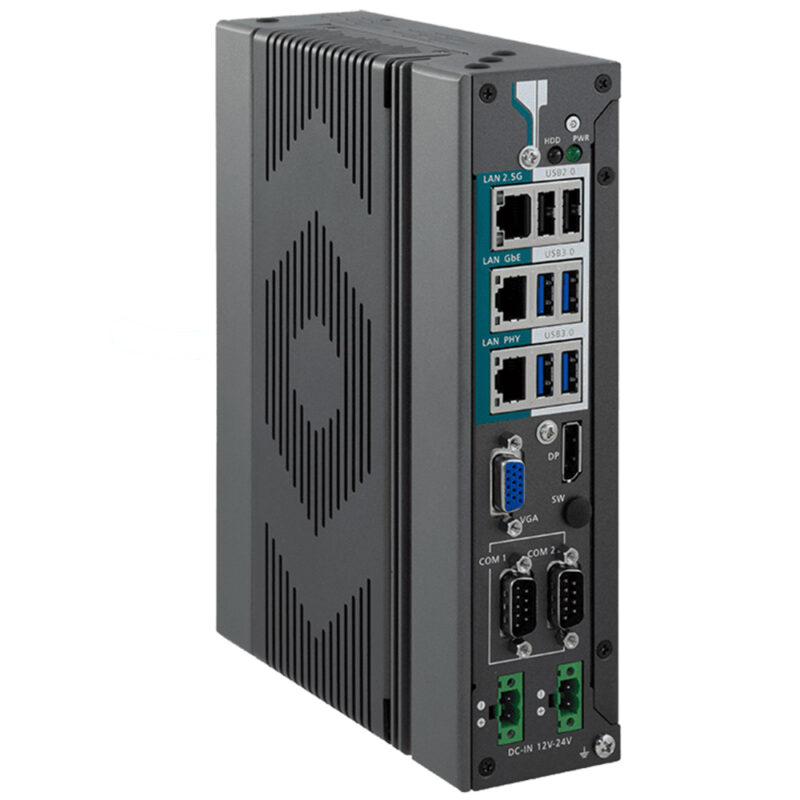

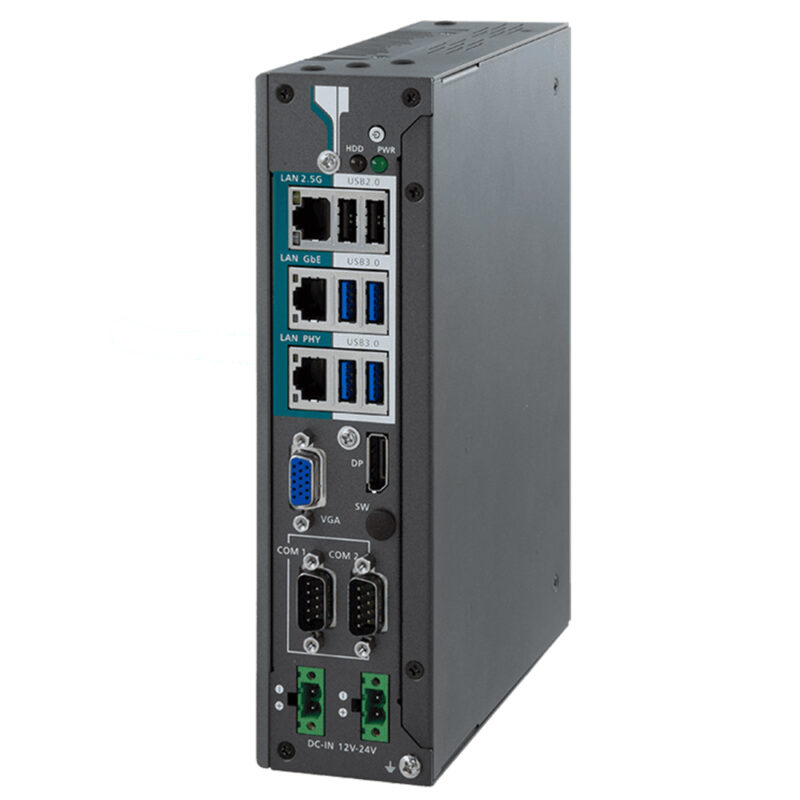

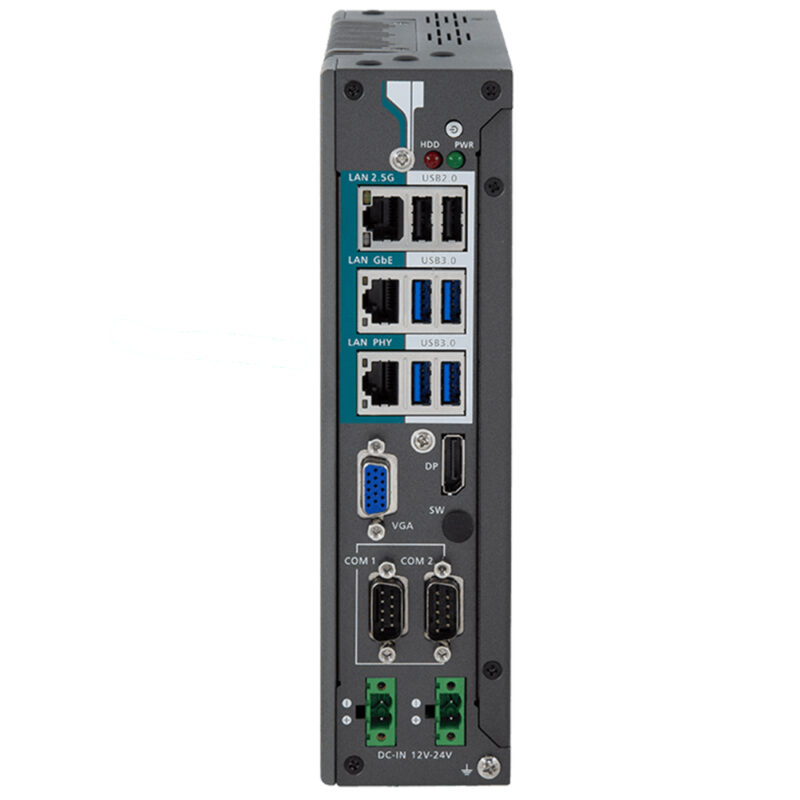

| ARES-1983H | ARES-1983, H610Eチップセット, 3 x LAN, 2 x COM, 6 x USB, 1 x DP, 1 x VGA, 1 x M.2 E-Key, 1 x mPCIe & 1 x M.2 M-Key |

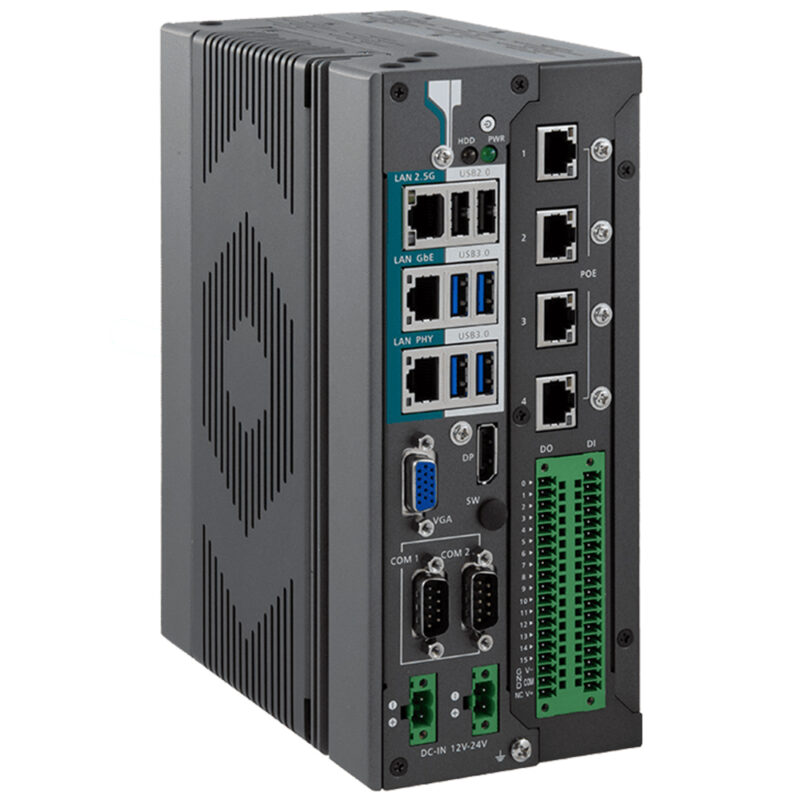

| ARES-1983H-MV | ARES-1983H, 4 x GbE PoE, 16 x 絶縁保護付きDI + 16 x 絶縁保護付きDO, 1 x 2.5インチ SSD/HDDトレイ |
