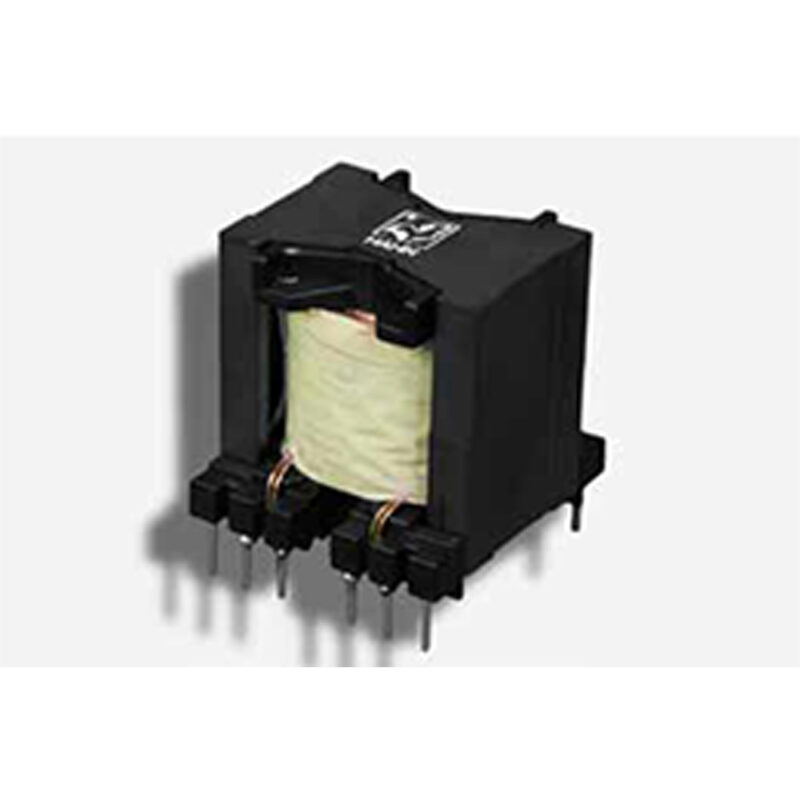

アクティブPFCチョーク (インダクタンス : 50 μH ~ 1,000 μH、定格電流 : 4.2 A ~ 16.5 A)HAHN アクティブPFCチョークシリーズ PQ35

アクティブPFCチョーク PQ35 (インダクタンス : 50 μH ~ 1,000 μH、定格電流 : 4.2 A ~ 16.5 A)

お客様からのより高性能な製品への要求に応えるため、HAHNは「アクティブPFCチョークシリーズ」を発売しました。「アクティブPFCチョークシリーズ」は、DCM（不連続導通モード）およびCCM（連続導通モード）スイッチングトポロジーに対応し、主要なパワーコントローラメーカーの要求を満たしています。新シリーズは、小型ながら最大限の効率を実現する「PQ」コア設計を採用しています。インダクタンス範囲は、用途に応じて50 µHから1,000 µHまで段階的に設定されています。電流値は1.5 Aから16.5 Aまで、周波数応答は500 kHzです。高品質のエナメル銅線を使用することで、「アクティブPFCチョークシリーズ」は入力範囲において非常に高いインパルス電圧安定性を実現し、最大600 V/DCの中間回路電圧を容易に供給できます。補助巻線と電源巻線間の絶縁耐圧は2,000V、巻線からコアまでの絶縁耐圧は2,500 Vです。絶縁クラスF（155 ℃）に適合し、HAHN絶縁システムHAHN 155-2（E237745）に準拠したUL認証取得済みの材料を使用しています。

主な特長

・優れた温度変動耐性
・高い電気的安全性と長寿命
・電源/検出/コアに対する高電圧耐性
・高いインパルス電圧耐性
・100%個品検査

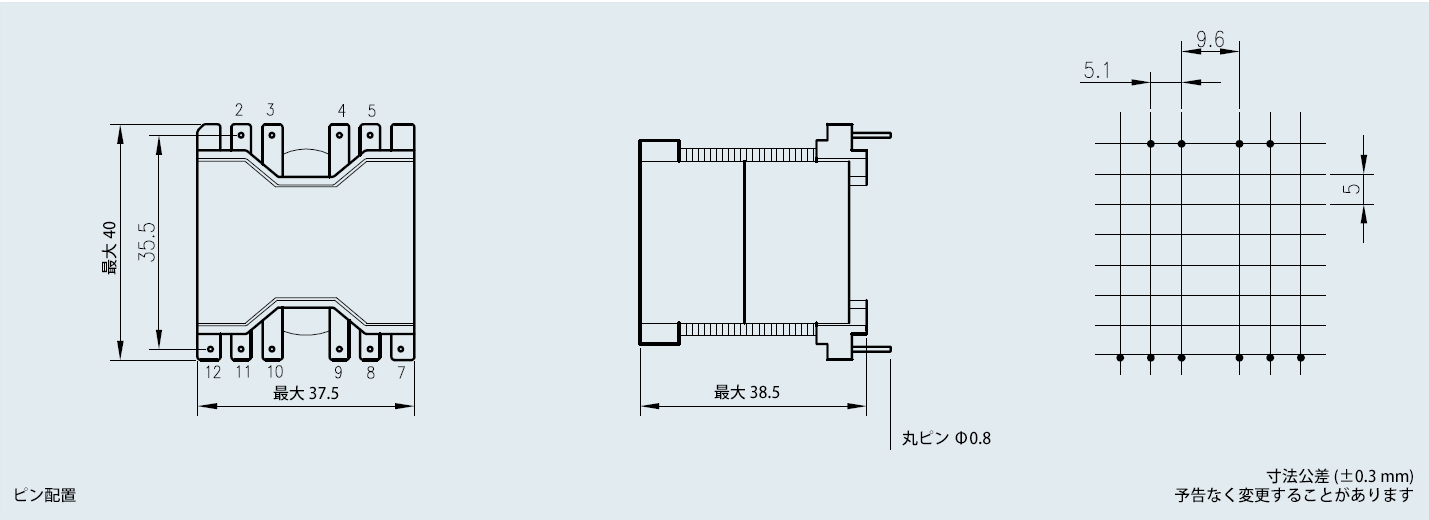

接続ピン

オープン

接続スキーム

ta 70 ℃/B
