鉄道車両 - 地上間通信用 Wi-Fi 6 AP/クライアントNEWTAP-M310Rシリーズ
IEEE802.11a/b/g/n/ac/ax サポート
入力電源 DC24V対応
産業用2ポート搭載
ワイド温度範囲モデル
規格

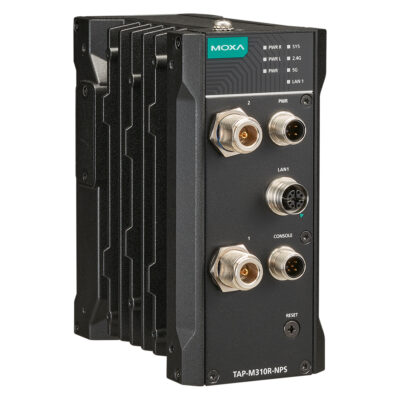

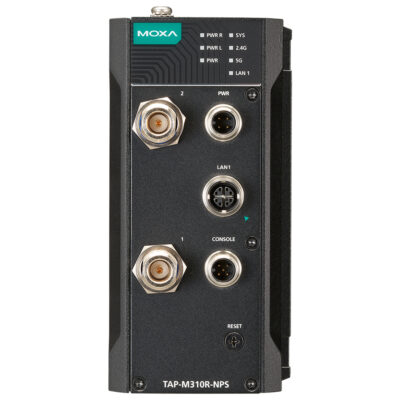

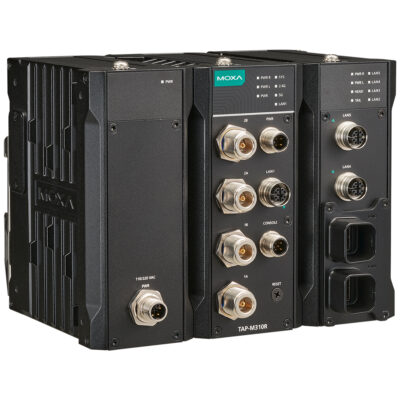

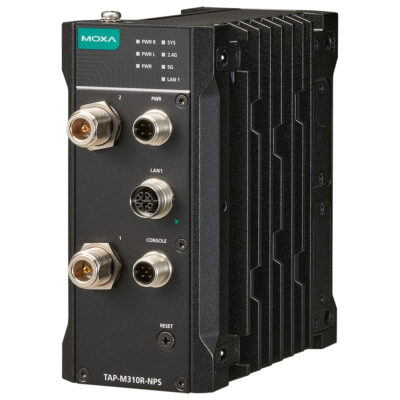

鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント
ワイヤレスAP/クライアント TAP-M310Rシリーズは、CBTCやCCTV通信を含む鉄道車両-地上間通信アプリケーション向けに設計された、堅牢なIEEE 802.11axワイヤレスソリューションです。

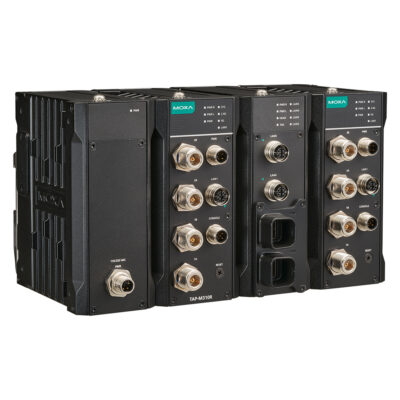

防塵・防水性能IP67のハウジングで保護されており、過酷な環境下でも信頼性の高い動作を保証します。ACまたはDC電源モジュール、導入を容易にする複数のイーサネット/Turbo Chainをサポートしているイーサネットスイッチモジュールなど、車載アプリケーションおよび沿線アプリケーション向けに4つの異なる構成が用意されています。また、動作温度範囲、入力電源電圧、サージ保護、ESD、耐振動性など、産業規格および鉄道認証に準拠しています。
厳しい環境向けの設計
・IP67のメタルハウジング、動作温度-40 ~ 75 ℃
・耐震設計のM12コネクタ (防水・防塵仕様)
鉄道アプリケーション向けの設計
・24 VDC、110 ~ 220 VACまたは24 ~ 110 VDCの電源入力 (モデルにより異なる)
・Moxa Turbo Chain付きファイバポートをサポート
・コントローラベースのTurbo Roamingハンドオーバ時間: 50ミリ秒未満** (3つの選択チャンネル使用時、WAC-M300との使用時のみ）
・2.4 および 5 GHzバンドパスフィルタ内蔵
・2×2アンテナスプリッタ内蔵
**Turbo Roamingリカバリタイムは、干渉のない20 MHz RFチャンネル、WPA3セキュリティ、およびデフォルトのTurbo Roamingパラメータで設定されたAPに全体にわたり、最適化された条件で記録されたテスト結果の平均です。クライアントは、200 Kbpsのトラフィック負荷で3チャンネルローミングが設定されています。他の条件もまた、ローミング性能に影響を及ぼす可能性があります。Turbo Roamingパラメータ設定の詳細については、製品マニュアルを参照してください。
主な特長
・IEEE 802.11a/b/g/n/ac/ax準拠
・最大574 Mbps (2.4 GHz) または 1,201 Mbps (5 GHz)のデータレートを備えた選択可能なデュアルバンドWi-Fi
・コントローラベースのTurbo Roaming
・EN 50155の必須試験項目すべてに適合*
・IP67の堅牢なハウジング、動作温度-40 ~ 75 ℃に対応
・AeroLink Protectionによるワイヤレスネットワークの冗長性
*本製品はEN 50155で定義された鉄道車両アプリケーションに適しています。詳細はこちらをご覧ください。
| WLANインターフェース | |
| WLAN規格 | 2.4 GHz: 802.11b/g/n/ax with 1024 QAM対応, 20/40 MHz 5 GHz: 802.11a/n/ac/ax with 1024 QAM対応, 20/40/80 MHz |
| USモデルの周波数帯域 (20 MHz動作チャンネル) |
2.412 ~ 2.462 GHz (11チャンネル) 5.180 ~ 5.240 GHz (4チャンネル) 5,745 ~ 5,825 GHz (5チャンネル) |
| EUモデルの周波数帯域 (20 MHz動作チャンネル) |
2,412 ~ 2,472 GHz (13チャンネル) 5,180 ~ 5,240 GHz (4チャンネル) 5,745 ~ 5,825 GHz (5チャンネル) |
| ワイヤレスセキュリティ | SSIDブロードキャストの有効化/無効化 WPA2/WPA3 パーソナル (AES) WPA2/WPA3 エンタープライズ (IEEE 802.1X/RADIUS, AES) |
| 通信レート | 802.11b: 1 ~ 11 Mbps 802.11a/g: 6 ~ 54 Mbps 802.11n: 6.5 ~ 300 Mbps 802.11ac: 最大540 Mbps 802.11ax: 5 GHz – 最大1,201 Mbps, 2.4 GHz – 最大576 Mbps |
| WLAN動作モード | アクセスポイント, マスタ, スニファ, クライアント, クライアント – ルータ, スレーブ |
| アンテナコネクタ | TAP-M310R-NPS-1R, -1P1Rモデル: 2 x Nタイプ (メス) TAP-M310R-1P1R1Sモデル: 4 x Nタイプ (メス) TAP-M310R-1P2R1Sモデル: 8 x Nタイプ (メス) |
| 802.11aの送信電力 | TAP-M310R-NPS-1R, -1P1Rモデル: 22±1.5 dBm @ 6 Mbps 20 MHz 22±1.5 dBm @ 9 Mbps 20 MHz 22±1.5 dBm @ 12 Mbps 20 MHz 22±1.5 dBm @ 18 Mbps 20 MHz 20±1.5 dBm @ 24 Mbps 20 MHz 19.5±1.5 dBm @ 36 Mbps 20 MHz 19±1.5 dBm @ 48 Mbps 20 MHz 19±1.5 dBm @ 54 Mbps 20 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 18±1.5 dBm @ 6 Mbps 20 MHz 18±1.5 dBm @ 9 Mbps 20 MHz 18±1.5 dBm @ 12 Mbps 20 MHz 18±1.5 dBm @ 18 Mbps 20 MHz 17±1.5 dBm @ 24 Mbps 20 MHz 17±1.5 dBm @ 36 Mbps 20 MHz 16±1.5 dBm @ 48 Mbps 20 MHz 15.5±1.5 dBm @ 54 Mbps 20 MHz |
|
| 802.11n (5 GHz)の 送信電力 |
TAP-M310R-NPS-1R, -1P1Rモデル: 22±1.5 dBm @ MCS0 20 MHz 22±1.5 dBm @ MCS1 20 MHz 21.5±1.5 dBm @ MCS2 20 MHz 21.5±1.5 dBm @ MCS3 20 MHz 19.5±1.5 dBm @ MCS4 20 MHz 19±1.5 dBm @ MCS5 20 MHz 19±1.5 dBm @ MCS6 20 MHz 18.5±1.5 dBm @ MCS7 20 MHz 22±1.5 dBm @ MCS8 20 MHz 22±1.5 dBm @ MCS9 20 MHz 21.5±1.5 dBm @ MCS10 20 MHz 21.5±1.5 dBm @ MCS11 20 MHz 20.5±1.5 dBm @ MCS12 20 MHz 19.5±1.5 dBm @ MCS13 20 MHz 19.5±1.5 dBm @ MCS14 20 MHz 19±1.5 dBm @ MCS15 20 MHz 22±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS1 40 MHz 22±1.5 dBm @ MCS2 40 MHz 21.5±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20±1.5 dBm @ MCS5 40 MHz 20±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 22±1.5 dBm @ MCS8 40 MHz 22±1.5 dBm @ MCS9 40 MHz 21.5±1.5 dBm @ MCS10 40 MHz 21.5±1.5 dBm @ MCS11 40 MHz 20±1.5 dBm @ MCS12 40 MHz 20±1.5 dBm @ MCS13 40 MHz 20±1.5 dBm @ MCS14 40 MHz 20±1.5 dBm @ MCS15 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 18.5±1.5 dBm @ MCS0 20 MHz 18.5±1.5 dBm @ MCS1 20 MHz 18.5±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 16.5±1.5 dBm @ MCS5 20 MHz 16±1.5 dBm @ MCS6 20 MHz 15.5±1.5 dBm @ MCS7 20 MHz 18.5±1.5 dBm @ MCS8 20 MHz 18.5±1.5 dBm @ MCS9 20 MHz 18.5±1.5 dBm @ MCS10 20 MHz 18±1.5 dBm @ MCS11 20 MHz 17±1.5 dBm @ MCS12 20 MHz 16.5±1.5 dBm @ MCS13 20 MHz 15.5±1.5 dBm @ MCS14 20 MHz 15.5±1.5 dBm @ MCS15 20 MHz 18.5±1.5 dBm @ MCS0 40 MHz 18.5±1.5 dBm @ MCS1 40 MHz 18.5±1.5 dBm @ MCS2 40 MHz 17.5±1.5 dBm @ MCS3 40 MHz 17.5±1.5 dBm @ MCS4 40 MHz 16.5±1.5 dBm @ MCS5 40 MHz 15.5±1.5 dBm @ MCS6 40 MHz 15±1.5 dBm @ MCS7 40 MHz 18±1.5 dBm @ MCS8 40 MHz 18±1.5 dBm @ MCS9 40 MHz 17.5±1.5 dBm @ MCS10 40 MHz 17±1.5 dBm @ MCS11 40 MHz 17±1.5 dBm @ MCS12 40 MHz 16.5±1.5 dBm @ MCS13 40 MHz 15.5±1.5 dBm @ MCS14 40 MHz 15±1.5 dBm @ MCS15 40 MHz |
|
| 802.11acの送信電力 (5 GHz, デュアルチェーン) |
TAP-M310R-NPS-1R, -1P1Rモデル: 22±1.5 dBm @ MCS0 20 MHz 22±1.5 dBm @ MCS1 20 MHz 21.5±1.5 dBm @ MCS2 20 MHz 21.5±1.5 dBm @ MCS3 20 MHz 20.5±1.5 dBm @ MCS4 20 MHz 20±1.5 dBm @ MCS5 20 MHz 19.5±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 19±1.5 dBm @ MCS8 20 MHz 21.5±1.5 dBm @ MCS0 40 MHz 21.5±1.5 dBm @ MCS1 40 MHz 21±1.5 dBm @ MCS2 40 MHz 20.5±1.5 dBm @ MCS3 40 MHz 20±1.5 dBm @ MCS4 40 MHz 19.5±1.5 dBm @ MCS5 40 MHz 19.5±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz 21±1.5 dBm @ MCS0 80 MHz 21±1.5 dBm @ MCS1 80 MHz 21±1.5 dBm @ MCS2 80 MHz 21±1.5 dBm @ MCS3 80 MHz 20±1.5 dBm @ MCS4 80 MHz 20±1.5 dBm @ MCS5 80 MHz 19±1.5 dBm @ MCS6 80 MHz 19±1.5 dBm @ MCS7 80 MHz 18.5±1.5 dBm @ MCS8 80 MHz 18.5±1.5 dBm @ MCS9 80 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS1 20 MHz 18±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 17±1.5 dBm @ MCS5 20 MHz 15.5±1.5 dBm @ MCS6 20 MHz 15±1.5 dBm @ MCS7 20 MHz 14.5±1.5 dBm @ MCS8 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS1 40 MHz 18±1.5 dBm @ MCS2 40 MHz 18±1.5 dBm @ MCS3 40 MHz 17±1.5 dBm @ MCS4 40 MHz 17±1.5 dBm @ MCS5 40 MHz 15±1.5 dBm @ MCS6 40 MHz 15.5±1.5 dBm @ MCS7 40 MHz 15±1.5 dBm @ MCS8 40 MHz 14.5±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS0 80 MHz 18±1.5 dBm @ MCS1 80 MHz 18±1.5 dBm @ MCS2 80 MHz 18±1.5 dBm @ MCS3 80 MHz 17±1.5 dBm @ MCS4 80 MHz 17±1.5 dBm @ MCS5 80 MHz 15.5±1.5 dBm @ MCS6 80 MHz 15±1.5 dBm @ MCS7 80 MHz 14.5±1.5 dBm @ MCS8 80 MHz 14.5±1.5 dBm @ MCS9 80 MHz |
|
| 802.11axの送信電力 (5 GHz, デュアルチェーン) |
TAP-M310R-NPS-1R, -1P1Rモデル: 22±1.5 dBm @ MCS0 20 MHz 22±1.5 dBm @ MCS1 20 MHz 21±1.5 dBm @ MCS2 20 MHz 21±1.5 dBm @ MCS3 20 MHz 19±1.5 dBm @ MCS4 20 MHz 19±1.5 dBm @ MCS5 20 MHz 19±1.5 dBm @ MCS6 20 MHz 19±1.5 dBm @ MCS7 20 MHz 19±1.5 dBm @ MCS8 20 MHz 18.5±1.5 dBm @ MCS9 20 MHz 18±1.5 dBm @ MCS10 20 MHz 17.5±1.5 dBm @ MCS11 20 MHz 21.5±1.5 dBm @ MCS0 40 MHz 21.5±1.5 dBm @ MCS1 40 MHz 21±1.5 dBm @ MCS2 40 MHz 21±1.5 dBm @ MCS3 40 MHz 20±1.5 dBm @ MCS4 40 MHz 20±1.5 dBm @ MCS5 40 MHz 19±1.5 dBm @ MCS6 40 MHz 19±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS10 40 MHz 17.5±1.5 dBm @ MCS11 40 MHz 21±1.5 dBm @ MCS0 80 MHz 21±1.5 dBm @ MCS1 80 MHz 21±1.5 dBm @ MCS2 80 MHz 21±1.5 dBm @ MCS3 80 MHz 20±1.5 dBm @ MCS4 80 MHz 20±1.5 dBm @ MCS5 80 MHz 18.5±1.5 dBm @ MCS6 80 MHz 18.5±1.5 dBm @ MCS7 80 MHz 18.5±1.5 dBm @ MCS8 80 MHz 18±1.5 dBm @ MCS9 80 MHz 18±1.5 dBm @ MCS10 80 MHz 17.5±1.5 dBm @ MCS11 80 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS1 20 MHz 18±1.5 dBm @ MCS2 20 MHz 18±1.5 dBm @ MCS3 20 MHz 17±1.5 dBm @ MCS4 20 MHz 17±1.5 dBm @ MCS5 20 MHz 15.5±1.5 dBm @ MCS6 20 MHz 15±1.5 dBm @ MCS7 20 MHz 14.5±1.5 dBm @ MCS8 20 MHz 14±1.5 dBm @ MCS9 20 MHz 13.5±1.5 dBm @ MCS10 20 MHz 13.5±1.5 dBm @ MCS11 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS1 40 MHz 17.5±1.5 dBm @ MCS2 40 MHz 17.5±1.5 dBm @ MCS3 40 MHz 16.5±1.5 dBm @ MCS4 40 MHz 16.5±1.5 dBm @ MCS5 40 MHz 16±1.5 dBm @ MCS6 40 MHz 15.5±1.5 dBm @ MCS7 40 MHz 14±1.5 dBm @ MCS8 40 MHz 14±1.5 dBm @ MCS9 40 MHz 13.5±1.5 dBm @ MCS10 40 MHz 13.5±1.5 dBm @ MCS11 40 MHz 18±1.5 dBm @ MCS0 80 MHz 18±1.5 dBm @ MCS1 80 MHz 17.5±1.5 dBm @ MCS2 80 MHz 17.5±1.5 dBm @ MCS3 80 MHz 16.5±1.5 dBm @ MCS4 80 MHz 16.5±1.5 dBm @ MCS5 80 MHz 15.5±1.5 dBm @ MCS6 80 MHz 15.5±1.5 dBm @ MCS7 80 MHz 14.5±1.5 dBm @ MCS8 80 MHz 14±1.5 dBm @ MCS9 80 MHz 13.5±1.5 dBm @ MCS10 80 MHz 13.5±1.5 dBm @ MCS11 80 MHz |
|
| 802.11bの送信電力 | TAP-M310R-NPS-1R, -1P1Rモデル: 27±1.5 dBm @ 1 Mbps 27±1.5 dBm @ 2 Mbps 27±1.5 dBm @ 5.5 Mbps 27±1.5 dBm @ 11 Mbps |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 23.5±1.5 dBm @ 1 Mbps 23.5±1.5 dBm @ 2 Mbps 23.5±1.5 dBm @ 5.5 Mbps 23.5±1.5 dBm @ 11 Mbps |
|
| 802.11gの送信電力 | TAP-M310R-NPS-1R, -1P1Rモデル: 26.5±1.5 dBm @ 6 Mbps 26.5±1.5 dBm @ 9 Mbps 26.5±1.5 dBm @ 12 Mbps 25±1.5 dBm @ 18 Mbps 25±1.5 dBm @ 24 Mbps 25±1.5 dBm @ 36 Mbps 24.5±1.5 dBm @ 48 Mbps 23.5±1.5 dBm @ 54 Mbps |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 23±1.5 dBm @ 6 Mbps 23±1.5 dBm @ 9 Mbps 23±1.5 dBm @ 12 Mbps 22±1.5 dBm @ 18 Mbps 22±1.5 dBm @ 24 Mbps 22±1.5 dBm @ 36 Mbps 21.5±1.5 dBm @ 48 Mbps 20.5±1.5 dBm @ 54 Mbps |
|
| 802.11n (2.4 GHz)の 送信電力 |
TAP-M310R-NPS-1R, -1P1Rモデル: 26.5±1.5 dBm @ MCS0 20 MHz 26.5±1.5 dBm @ MCS1 20 MHz 25±1.5 dBm @ MCS2 20 MHz 25±1.5 dBm @ MCS3 20 MHz 25±1.5 dBm @ MCS4 20 MHz 24.5±1.5 dBm @ MCS5 20 MHz 23.5±1.5 dBm @ MCS6 20 MHz 23±1.5 dBm @ MCS7 20 MHz 25.5±1.5 dBm @ MCS8 20 MHz 25.5±1.5 dBm @ MCS9 20 MHz 24±1.5 dBm @ MCS10 20 MHz 24±1.5 dBm @ MCS11 20 MHz 24±1.5 dBm @ MCS12 20 MHz 24±1.5 dBm @ MCS13 20 MHz 22.5±1.5 dBm @ MCS14 20 MHz 22±1.5 dBm @ MCS15 20 MHz 26±1.5 dBm @ MCS0 40 MHz 26±1.5 dBm @ MCS1 40 MHz 25.5±1.5 dBm @ MCS2 40 MHz 25±1.5 dBm @ MCS3 40 MHz 24.5±1.5 dBm @ MCS4 40 MHz 24±1.5 dBm @ MCS5 40 MHz 23±1.5 dBm @ MCS6 40 MHz 22.5±1.5 dBm @ MCS7 40 MHz 24±1.5 dBm @ MCS8 40 MHz 24±1.5 dBm @ MCS9 40 MHz 23.5±1.5 dBm @ MCS10 40 MHz 23.5±1.5 dBm @ MCS11 40 MHz 22±1.5 dBm @ MCS12 40 MHz 22±1.5 dBm @ MCS13 40 MHz 21.5±1.5 dBm @ MCS14 40 MHz 21.5±1.5 dBm @ MCS15 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 23±1.5 dBm @ MCS0 20 MHz 23±1.5 dBm @ MCS1 20 MHz 22±1.5 dBm @ MCS2 20 MHz 22±1.5 dBm @ MCS3 20 MHz 21.5±1.5 dBm @ MCS4 20 MHz 21±1.5 dBm @ MCS5 20 MHz 20.5±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 23±1.5 dBm @ MCS8 20 MHz 23±1.5 dBm @ MCS9 20 MHz 21±1.5 dBm @ MCS10 20 MHz 21±1.5 dBm @ MCS11 20 MHz 21±1.5 dBm @ MCS12 20 MHz 21±1.5 dBm @ MCS13 20 MHz 20±1.5 dBm @ MCS14 20 MHz 19±1.5 dBm @ MCS15 20 MHz 22.5±1.5 dBm @ MCS0 40 MHz 22.5±1.5 dBm @ MCS1 40 MHz 22.5±1.5 dBm @ MCS2 40 MHz 21.5±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20.5±1.5 dBm @ MCS5 40 MHz 20±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 22±1.5 dBm @ MCS8 40 MHz 22±1.5 dBm @ MCS9 40 MHz 21±1.5 dBm @ MCS10 40 MHz 20±1.5 dBm @ MCS11 40 MHz 19±1.5 dBm @ MCS12 40 MHz 19±1.5 dBm @ MCS13 40 MHz 18.5±1.5 dBm @ MCS14 40 MHz 19±1.5 dBm @ MCS15 40 MHz |
|
| 802.11ac (2.4 GHz, デュアルチェーン)の 送信電力 |
TAP-M310R-NPS-1R, -1P1Rモデル: 26±1.5 dBm @ MCS0 20 MHz 26±1.5 dBm @ MCS1 20 MHz 24.5±1.5 dBm @ MCS2 20 MHz 24.5±1.5 dBm @ MCS3 20 MHz 24.5±1.5 dBm @ MCS4 20 MHz 24±1.5 dBm @ MCS5 20 MHz 23±1.5 dBm @ MCS6 20 MHz 22.5±1.5 dBm @ MCS7 20 MHz 22.5±1.5 dBm @ MCS8 20 MHz 25±1.5 dBm @ MCS0 40 MHz 25±1.5 dBm @ MCS1 40 MHz 24±1.5 dBm @ MCS2 40 MHz 24±1.5 dBm @ MCS3 40 MHz 22.5±1.5 dBm @ MCS4 40 MHz 22.5±1.5 dBm @ MCS5 40 MHz 22.5±1.5 dBm @ MCS6 40 MHz 22.5±1.5 dBm @ MCS7 40 MHz 22.5±1.5 dBm @ MCS8 40 MHz 22±1.5 dBm @ MCS9 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 22.5±1.5 dBm @ MCS0 20 MHz 22.5±1.5 dBm @ MCS1 20 MHz 22±1.5 dBm @ MCS2 20 MHz 21.5±1.5 dBm @ MCS3 20 MHz 21.5±1.5 dBm @ MCS4 20 MHz 21±1.5 dBm @ MCS5 20 MHz 20±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 19.5±1.5 dBm @ MCS8 20 MHz 22±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS1 40 MHz 22±1.5 dBm @ MCS2 40 MHz 21±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20±1.5 dBm @ MCS5 40 MHz 19.5±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz |
|
| 802.11ax (2.4 GHz, デュアルチェーン)の 送信電力 |
TAP-M310R-NPS-1R, -1P1Rモデル: 26.5±1.5 dBm @ MCS0 20 MHz 26.5±1.5 dBm @ MCS1 20 MHz 24.5±1.5 dBm @ MCS2 20 MHz 24.5±1.5 dBm @ MCS3 20 MHz 24±1.5 dBm @ MCS4 20 MHz 24±1.5 dBm @ MCS5 20 MHz 23.5±1.5 dBm @ MCS6 20 MHz 23.5±1.5 dBm @ MCS7 20 MHz 22.5±1.5 dBm @ MCS8 20 MHz 22±1.5 dBm @ MCS9 20 MHz 21.5±1.5 dBm @ MCS10 20 MHz 21.5±1.5 dBm @ MCS11 20 MHz 25±1.5 dBm @ MCS0 40 MHz 25±1.5 dBm @ MCS1 40 MHz 24±1.5 dBm @ MCS2 40 MHz 24±1.5 dBm @ MCS3 40 MHz 24±1.5 dBm @ MCS4 40 MHz 22±1.5 dBm @ MCS5 40 MHz 22±1.5 dBm @ MCS6 40 MHz 22±1.5 dBm @ MCS7 40 MHz 22±1.5 dBm @ MCS8 40 MHz 22±1.5 dBm @ MCS9 40 MHz 21.5±1.5 dBm @ MCS10 40 MHz 21.5±1.5 dBm @ MCS11 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: 22.5±1.5 dBm @ MCS0 20 MHz 22.5±1.5 dBm @ MCS1 20 MHz 21±1.5 dBm @ MCS2 20 MHz 21±1.5 dBm @ MCS3 20 MHz 21±1.5 dBm @ MCS4 20 MHz 20.5±1.5 dBm @ MCS5 20 MHz 20±1.5 dBm @ MCS6 20 MHz 19.5±1.5 dBm @ MCS7 20 MHz 19±1.5 dBm @ MCS8 20 MHz 19±1.5 dBm @ MCS9 20 MHz 18.5±1.5 dBm @ MCS10 20 MHz 18.5±1.5 dBm @ MCS11 20 MHz 22±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS1 40 MHz 21±1.5 dBm @ MCS2 40 MHz 21±1.5 dBm @ MCS3 40 MHz 21±1.5 dBm @ MCS4 40 MHz 20.5±1.5 dBm @ MCS5 40 MHz 19.5±1.5 dBm @ MCS6 40 MHz 19.5±1.5 dBm @ MCS7 40 MHz 19±1.5 dBm @ MCS8 40 MHz 18.5±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS10 40 MHz 18±1.5 dBm @ MCS11 40 MHz |
|
| 802.11aの受信感度 | TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 @ 6 Mbps Typ. -87 @ 9 Mbps Typ. -86 @ 12 Mbps Typ. -84 @ 18 Mbps Typ. -81 @ 24 Mbps Typ. -78 @ 36 Mbps Typ. -73 @ 48 Mbps Typ. -72 @ 54 Mbps |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -86 @ 6 Mbps Typ. -84 @ 9 Mbps Typ. -83 @ 12 Mbps Typ. -80 @ 18 Mbps Typ. -77 @ 24 Mbps Typ. -74 @ 36 Mbps Typ. -70 @ 48 Mbps Typ. -68 @ 54 Mbps |
|
| 802.11nの受信感度 (5 GHz) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 dBm @ MCS0 20 MHz Typ. -86 dBm @ MCS1 20 MHz Typ. -83 dBm @ MCS2 20 MHz Typ. -80 dBm @ MCS3 20 MHz Typ. -76 dBm @ MCS4 20 MHz Typ. -72 dBm @ MCS5 20 MHz Typ. -70 dBm @ MCS6 20 MHz Typ. -69 dBm @ MCS7 20 MHz Typ. -89 dBm @ MCS8 20 MHz Typ. -86 dBm @ MCS9 20 MHz Typ. -84 dBm @ MCS10 20 MHz Typ. -81 dBm @ MCS11 20 MHz Typ. -78 dBm @ MCS12 20 MHz Typ. -74 dBm @ MCS13 20 MHz Typ. -72 dBm @ MCS14 20 MHz Typ. -70 dBm @ MCS15 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -83 dBm @ MCS1 40 MHz Typ. -80 dBm @ MCS2 40 MHz Typ. -77 dBm @ MCS3 40 MHz Typ. -74 dBm @ MCS4 40 MHz Typ. -69 dBm @ MCS5 40 MHz Typ. -68 dBm @ MCS6 40 MHz Typ. -66 dBm @ MCS7 40 MHz Typ. -87 dBm @ MCS8 40 MHz Typ. -83 dBm @ MCS9 40 MHz Typ. -81 dBm @ MCS10 40 MHz Typ. -78 dBm @ MCS11 40 MHz Typ. -75 dBm @ MCS12 40 MHz Typ. -71 dBm @ MCS13 40 MHz Typ. -70 dBm @ MCS14 40 MHz Typ. -68 dBm @ MCS15 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -85 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -76 dBm @ MCS3 20 MHz Typ. -73 dBm @ MCS4 20 MHz Typ. -68 dBm @ MCS5 20 MHz Typ. -67 dBm @ MCS6 20 MHz Typ. -65 dBm @ MCS7 20 MHz Typ. -86 dBm @ MCS8 20 MHz Typ. -83 dBm @ MCS9 20 MHz Typ. -81 dBm @ MCS10 20 MHz Typ. -78 dBm @ MCS11 20 MHz Typ. -75 dBm @ MCS12 20 MHz Typ. -71 dBm @ MCS13 20 MHz Typ. -69 dBm @ MCS14 20 MHz Typ. -66 dBm @ MCS15 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -79 dBm @ MCS1 40 MHz Typ. -77 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -70 dBm @ MCS4 40 MHz Typ. -66 dBm @ MCS5 40 MHz Typ. -65 dBm @ MCS6 40 MHz Typ. -63 dBm @ MCS7 40 MHz Typ. -84 dBm @ MCS8 40 MHz Typ. -80 dBm @ MCS9 40 MHz Typ. -78 dBm @ MCS10 40 MHz Typ. -74 dBm @ MCS11 40 MHz Typ. -72 dBm @ MCS12 40 MHz Typ. -68 dBm @ MCS13 40 MHz Typ. -67 dBm @ MCS14 40 MHz Typ. -65 dBm @ MCS15 40 MHz |
|
| 802.11acの受信感度 (5 GHzで測定) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 dBm @ MCS0 20 MHz Typ. -86 dBm @ MCS1 20 MHz Typ. -83 dBm @ MCS2 20 MHz Typ. -80 dBm @ MCS3 20 MHz Typ. -78 dBm @ MCS4 20 MHz Typ. -73 dBm @ MCS5 20 MHz Typ. -72 dBm @ MCS6 20 MHz Typ. -70 dBm @ MCS7 20 MHz Typ. -66 dBm @ MCS8 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -83 dBm @ MCS1 40 MHz Typ. -81 dBm @ MCS2 40 MHz Typ. -78 dBm @ MCS3 40 MHz Typ. -75 dBm @ MCS4 40 MHz Typ. -71 dBm @ MCS5 40 MHz Typ. -70 dBm @ MCS6 40 MHz Typ. -68 dBm @ MCS7 40 MHz Typ. -64 dBm @ MCS8 40 MHz Typ. -62 dBm @ MCS9 40 MHz Typ. -84 dBm @ MCS0 80 MHz Typ. -81 dBm @ MCS1 80 MHz Typ. -78 dBm @ MCS2 80 MHz Typ. -75 dBm @ MCS3 80 MHz Typ. -72 dBm @ MCS4 80 MHz Typ. -68 dBm @ MCS5 80 MHz Typ. -66 dBm @ MCS6 80 MHz Typ. -64 dBm @ MCS7 80 MHz Typ. -61 dBm @ MCS8 80 MHz Typ. -59 dBm @ MCS9 80 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -86 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -77 dBm @ MCS3 20 MHz Typ. -74 dBm @ MCS4 20 MHz Typ. -70 dBm @ MCS5 20 MHz Typ. -68 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -63 dBm @ MCS8 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -80 dBm @ MCS1 40 MHz Typ. -78 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -68 dBm @ MCS5 40 MHz Typ. -66 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -61 dBm @ MCS8 40 MHz Typ. -59 dBm @ MCS9 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -77 dBm @ MCS1 80 MHz Typ. -75 dBm @ MCS2 80 MHz Typ. -71 dBm @ MCS3 80 MHz Typ. -68 dBm @ MCS4 80 MHz Typ. -65 dBm @ MCS5 80 MHz Typ. -63 dBm @ MCS6 80 MHz Typ. -61 dBm @ MCS7 80 MHz Typ. -57 dBm @ MCS8 80 MHz Typ. -56 dBm @ MCS9 80 MHz |
|
| 802.11axの受信感度 (5 GHzで測定) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 dBm @ MCS0 20 MHz Typ. -86 dBm @ MCS1 20 MHz Typ. -84 dBm @ MCS2 20 MHz Typ. -81 dBm @ MCS3 20 MHz Typ. -78 dBm @ MCS4 20 MHz Typ. -73 dBm @ MCS5 20 MHz Typ. -72 dBm @ MCS6 20 MHz Typ. -70 dBm @ MCS7 20 MHz Typ. -66 dBm @ MCS8 20 MHz Typ. -65 dBm @ MCS9 20 MHz Typ. -61 dBm @ MCS10 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -84 dBm @ MCS1 40 MHz Typ. -82 dBm @ MCS2 40 MHz Typ. -78 dBm @ MCS3 40 MHz Typ. -75 dBm @ MCS4 40 MHz Typ. -71 dBm @ MCS5 40 MHz Typ. -70 dBm @ MCS6 40 MHz Typ. -68 dBm @ MCS7 40 MHz Typ. -65 dBm @ MCS8 40 MHz Typ. -63 dBm @ MCS9 40 MHz Typ. -59 dBm @ MCS10 40 MHz Typ. -57 dBm @ MCS11 40 MHz Typ. -84 dBm @ MCS0 80 MHz Typ. -81 dBm @ MCS1 80 MHz Typ. -78 dBm @ MCS2 80 MHz Typ. -76 dBm @ MCS3 80 MHz Typ. -72 dBm @ MCS4 80 MHz Typ. -68 dBm @ MCS5 80 MHz Typ. -67 dBm @ MCS6 80 MHz Typ. -65 dBm @ MCS7 80 MHz Typ. -61 dBm @ MCS8 80 MHz Typ. -59 dBm @ MCS9 80 MHz Typ. -55 dBm @ MCS10 80 MHz Typ. -53 dBm @ MCS11 80 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -87 dBm @ MCS0 20 MHz Typ. -83 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -69 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -62 dBm @ MCS9 20 MHz Typ. -58 dBm @ MCS10 20 MHz Typ. -56 dBm @ MCS11 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -81 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -76 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -63 dBm @ MCS5 40 MHz Typ. -67 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -62 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz Typ. -56 dBm @ MCS10 40 MHz Typ. -54 dBm @ MCS11 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -78 dBm @ MCS1 80 MHz Typ. -75 dBm @ MCS2 80 MHz Typ. -72 dBm @ MCS3 80 MHz Typ. -69 dBm @ MCS4 80 MHz Typ. -65 dBm @ MCS5 80 MHz Typ. -64 dBm @ MCS6 80 MHz Typ. -62 dBm @ MCS7 80 MHz Typ. -58 dBm @ MCS8 80 MHz Typ. -56 dBm @ MCS9 80 MHz Typ. -52 dBm @ MCS10 80 MHz Typ. -50 dBm @ MCS11 80 MHz |
|
| 802.11bの受信感度 | TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -94 dBm @ 1 Mbps Typ. -90 dBm @ 2 Mbps Typ. -88 dBm @ 5.5 Mbps Typ. -85 dBm @ 11 Mbps |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -91 dBm @ 1 Mbps Typ. -87 dBm @ 2 Mbps Typ. -85 dBm @ 5.5 Mbps Typ. -83 dBm @ 11 Mbps |
|
| 802.11gの受信感度 | TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 dBm @ 6 Mbps Typ. -87 dBm @ 9 Mbps Typ. -86 dBm @ 12 Mbps Typ. -84 dBm @ 18 Mbps Typ. -81 dBm @ 24 Mbps Typ. -78 dBm @ 36 Mbps Typ. -73 dBm @ 48 Mbps Typ. -72 dBm @ 54 Mbps |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -86 dBm @ 6 Mbps Typ. -84 dBm @ 9 Mbps Typ. -83 dBm @ 12 Mbps Typ. -81 dBm @ 18 Mbps Typ. -78 dBm @ 24 Mbps Typ. -74 dBm @ 36 Mbps Typ. -70 dBm @ 48 Mbps Typ. -69 dBm @ 54 Mbps |
|
| 802.11nの受信感度 (2.4 GHzで測定) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -88 dBm @ MCS0 20 MHz Typ. -86 dBm @ MCS1 20 MHz Typ. -83 dBm @ MCS2 20 MHz Typ. -80 dBm @ MCS3 20 MHz Typ. -77 dBm @ MCS4 20 MHz Typ. -72 dBm @ MCS5 20 MHz Typ. -71 dBm @ MCS6 20 MHz Typ. -69 dBm @ MCS7 20 MHz Typ. -90 dBm @ MCS8 20 MHz Typ. -87 dBm @ MCS9 20 MHz Typ. -85 dBm @ MCS10 20 MHz Typ. -82 dBm @ MCS11 20 MHz Typ. -78 dBm @ MCS12 20 MHz Typ. -74 dBm @ MCS13 20 MHz Typ. -73 dBm @ MCS14 20 MHz Typ. -71 dBm @ MCS15 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -84 dBm @ MCS1 40 MHz Typ. -81 dBm @ MCS2 40 MHz Typ. -78 dBm @ MCS3 40 MHz Typ. -74 dBm @ MCS4 40 MHz Typ. -70 dBm @ MCS5 40 MHz Typ. -68 dBm @ MCS6 40 MHz Typ. -67 dBm @ MCS7 40 MHz Typ. -88 dBm @ MCS8 40 MHz Typ. -85 dBm @ MCS9 40 MHz Typ. -83 dBm @ MCS10 40 MHz Typ. -79 dBm @ MCS11 40 MHz Typ. -76 dBm @ MCS12 40 MHz Typ. -72 dBm @ MCS13 40 MHz Typ. -70 dBm @ MCS14 40 MHz Typ. -68 dBm @ MCS15 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -85 dBm @ MCS0 20 MHz Typ. -82 dBm @ MCS1 20 MHz Typ. -80 dBm @ MCS2 20 MHz Typ. -77 dBm @ MCS3 20 MHz Typ. -73 dBm @ MCS4 20 MHz Typ. -69 dBm @ MCS5 20 MHz Typ. -68 dBm @ MCS6 20 MHz Typ. -66 dBm @ MCS7 20 MHz Typ. -87 dBm @ MCS8 20 MHz Typ. -84 dBm @ MCS9 20 MHz Typ. -82 dBm @ MCS10 20 MHz Typ. -79 dBm @ MCS11 20 MHz Typ. -75 dBm @ MCS12 20 MHz Typ. -71 dBm @ MCS13 20 MHz Typ. -70 dBm @ MCS14 20 MHz Typ. -68 dBm @ MCS15 20 MHz Typ. -83 dBm @ MCS0 40 MHz Typ. -80 dBm @ MCS1 40 MHz Typ. -78 dBm @ MCS2 40 MHz Typ. -74 dBm @ MCS3 40 MHz Typ. -71 dBm @ MCS4 40 MHz Typ. -67 dBm @ MCS5 40 MHz Typ. -65 dBm @ MCS6 40 MHz Typ. -64 dBm @ MCS7 40 MHz Typ. -85 dBm @ MCS8 40 MHz Typ. -81 dBm @ MCS9 40 MHz Typ. -79 dBm @ MCS10 40 MHz Typ. -75 dBm @ MCS11 40 MHz Typ. -72 dBm @ MCS12 40 MHz Typ. -69 dBm @ MCS13 40 MHz Typ. -67 dBm @ MCS14 40 MHz Typ. -65 dBm @ MCS15 40 MHz |
|
| 802.11acの受信感度 (2.4 GHzで測定) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -90 dBm @ MCS0 20 MHz Typ. -86 dBm @ MCS1 20 MHz Typ. -84 dBm @ MCS2 20 MHz Typ. -81 dBm @ MCS3 20 MHz Typ. -78 dBm @ MCS4 20 MHz Typ. -74 dBm @ MCS5 20 MHz Typ. -72 dBm @ MCS6 20 MHz Typ. -71 dBm @ MCS7 20 MHz Typ. -67 dBm @ MCS8 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -84 dBm @ MCS1 40 MHz Typ. -82 dBm @ MCS2 40 MHz Typ. -78 dBm @ MCS3 40 MHz Typ. -75 dBm @ MCS4 40 MHz Typ. -71 dBm @ MCS5 40 MHz Typ. -70 dBm @ MCS6 40 MHz Typ. -68 dBm @ MCS7 40 MHz Typ. -65 dBm @ MCS8 40 MHz Typ. -63 dBm @ MCS9 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -86 dBm @ MCS0 20 MHz Typ. -83 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -69 dBm @ MCS6 20 MHz Typ. -67 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -81 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -75 dBm @ MCS3 40 MHz Typ. -72 dBm @ MCS4 40 MHz Typ. -68 dBm @ MCS5 40 MHz Typ. -67 dBm @ MCS6 40 MHz Typ. -65 dBm @ MCS7 40 MHz Typ. -61 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz |
|
| 802.11axの受信感度 (2.4 GHzで測定) |
TAP-M310R-NPS-1R, -1P1Rモデル: Typ. -89 dBm @ MCS0 20 MHz Typ. -87 dBm @ MCS1 20 MHz Typ. -84 dBm @ MCS2 20 MHz Typ. -81 dBm @ MCS3 20 MHz Typ. -78 dBm @ MCS4 20 MHz Typ. -74 dBm @ MCS5 20 MHz Typ. -73 dBm @ MCS6 20 MHz Typ. -71 dBm @ MCS7 20 MHz Typ. -67 dBm @ MCS8 20 MHz Typ. -65 dBm @ MCS9 20 MHz Typ. -62 dBm @ MCS10 20 MHz Typ. -60 dBm @ MCS11 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -85 dBm @ MCS1 40 MHz Typ. -83 dBm @ MCS2 40 MHz Typ. -80 dBm @ MCS3 40 MHz Typ. -76 dBm @ MCS4 40 MHz Typ. -72 dBm @ MCS5 40 MHz Typ. -71 dBm @ MCS6 40 MHz Typ. -69 dBm @ MCS7 40 MHz Typ. -65 dBm @ MCS8 40 MHz Typ. -63 dBm @ MCS9 40 MHz Typ. -60 dBm @ MCS10 40 MHz Typ. -58 dBm @ MCS11 40 MHz |
| TAP-M310R-1P1R1S, -1P2R1Sモデル: Typ. -87 dBm @ MCS0 20 MHz Typ. -84 dBm @ MCS1 20 MHz Typ. -81 dBm @ MCS2 20 MHz Typ. -78 dBm @ MCS3 20 MHz Typ. -75 dBm @ MCS4 20 MHz Typ. -71 dBm @ MCS5 20 MHz Typ. -70 dBm @ MCS6 20 MHz Typ. -68 dBm @ MCS7 20 MHz Typ. -64 dBm @ MCS8 20 MHz Typ. -62 dBm @ MCS9 20 MHz Typ. -59 dBm @ MCS10 20 MHz Typ. -56 dBm @ MCS11 20 MHz Typ. -85 dBm @ MCS0 40 MHz Typ. -82 dBm @ MCS1 40 MHz Typ. -79 dBm @ MCS2 40 MHz Typ. -76 dBm @ MCS3 40 MHz Typ. -73 dBm @ MCS4 40 MHz Typ. -69 dBm @ MCS5 40 MHz Typ. -68 dBm @ MCS6 40 MHz Typ. -66 dBm @ MCS7 40 MHz Typ. -62 dBm @ MCS8 40 MHz Typ. -60 dBm @ MCS9 40 MHz Typ. -57 dBm @ MCS10 40 MHz Typ. -54 dBm @ MCS11 40 MHz |
|
| イーサネットインターフェース | |
| 規格 | 全モデル: IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3bz for 2.5GBaseT IEEE 802.1Q for VLAN Tagging TAP-M310R-1P1R1S, -1P2R1Sモデルのみ: IEEE 802.3z for 1000BaseX |
| 10/100/1000/2500BaseT(X)ポート (M12 X-coded 8ピンメスコネクタ) | TAP-M310R-NPS-1R, -1P1Rモデル: 1 TAP-M310R-1P1R1Sモデル: 1 TAP-M310R-1P2R1Sモデル: 2 |
| 10/100/1000BaseT(X)ポート (M12 X-coded 8ピン メスコネクタ) | TAP-M310R-1P1R1S, -1P2R1Sモデル: 2 |
| 1000/2500BaseSFPスロット | TAP-M310R-1P1R1S, 1P2R1Sモデル: 2 |
| イーサネットソフトウェア | |
| マネジメント | DHCPサーバ, DHCPクライアント, DNS, HTTP, IPv4, LLDP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, VLAN, MXconfig |
| セキュリティ | HTTPS/SSL, RADIUS, SSH, Certificate Management |
| タイムマネジメント | SNTPクライアント |
| ファイアウォール | |
| フィルタ | ICMP, MACアドレス, IPプロトコル, ポートベース, Wi-Fi ACL, クライアント分離 |
| シリアルインターフェース | |
| コンソールポート | RS-232 (M12 A-coded 5ピン オスコネクタ) |
| LEDインターフェース | |
| LEDインジケータ | TAP-M310R-NPS-1R, -1P1Rモデル: PWR, PWR R, PWR L, SYS, 2.4G, 5G, LAN 1 TAP-M310R-1P1R1S, -1P2R1Sモデル: PWR, PWR R, PWR L, SYS, 2.4G, 5G, LAN 1, LAN 2, LAN 3, LAN 4, LAN 5, HEAD, TAIL |
| 入出力インターフェース | |
| ボタン | リセットボタン |
| 外形 | |
| ハウジング | メタル |
| IP定格 | IP67 |

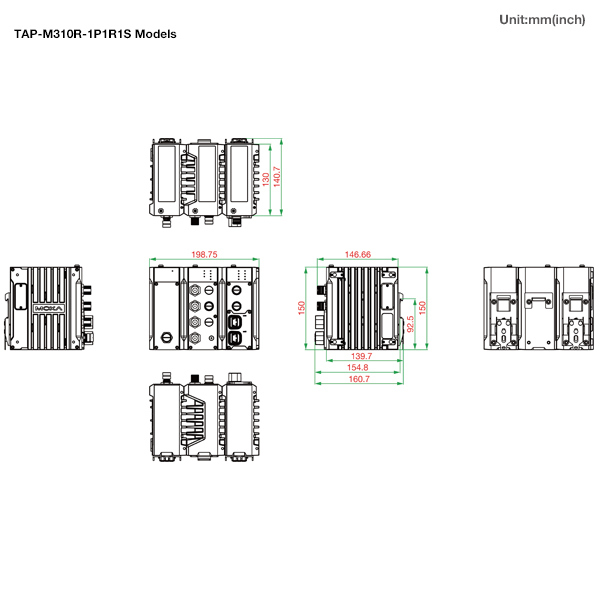

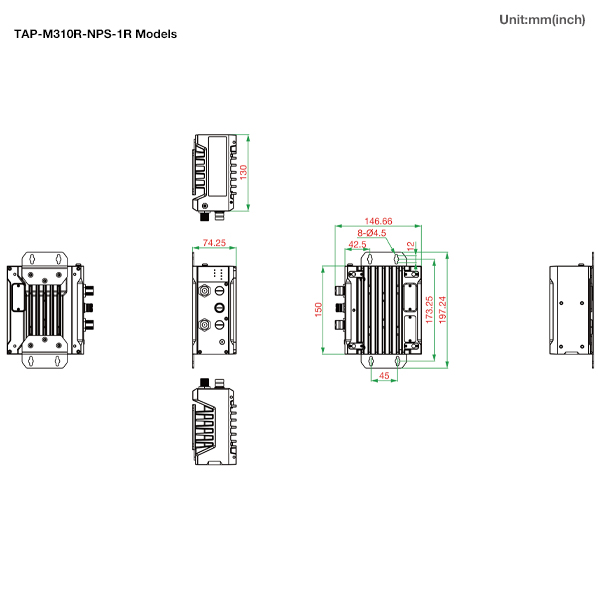

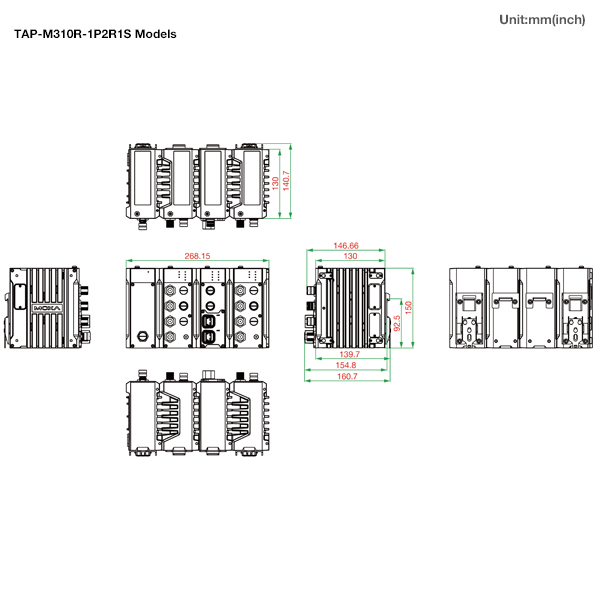

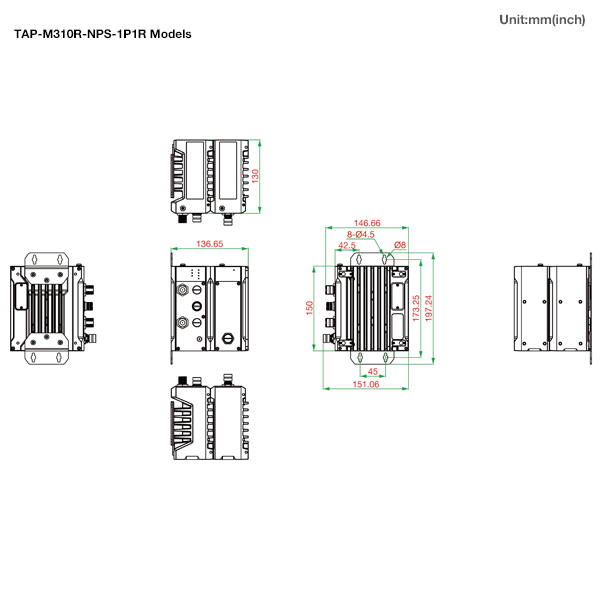

| 寸法 | TAP-M310R-NPS-1Rモデル: 74.25 x 150 x 130 mm TAP-M310R-NPS-1P1Rモデル: 136.65 x 150 x 130 mm TAP-M310R-1P1R1Sモデル: 198.75 x 150 x 130 mm TAP-M310R-1P2R1Sモデル: 268.15 x 150 x 130 mm |
| 重量 | TAP-M310R-NPS-1Rモデル: 1,688 g TAP-M310R-NPS-1P1Rモデル: 3,263.5 g TAP-M310R-1P1R1Sモデル: 4,508.5 g TAP-M310R-1P2R1Sモデル: 6,281 g |
| 設置および取付 | TAP-M310R-NPS-1R, -1P1Rモデル: ウォールマウント, DINレールマウント (オプション) TAP-M310R-1P1R1S, -1P2R1Sモデル: DINレールマウント |
| 電源 | |
| 入力電流 | TAP-M310R-NPS-1Rモデル: 1.35 A @ 24 VDC TAP-M310R-NPS-1P1Rモデル:1.35 A @ 24 VDC, 0.3 A @ 110 VDC TAP-M310R-1P1R1Sモデル: 110 ~ 220 VAC, 50 ~ 60 Hz, 0.36 ~ 0.18 A (最大) TAP-M310R-1P2R1Sモデル: 110 ~ 220 VAC, 50 ~ 60 Hz, 0.62 ~ 0.31 A (最大) |
| 入力電圧 | TAP-M310R-NPS-1Rモデル: 24 VDC TAP-M310R-NPS-1P1Rモデル: 24 ~ 110 VDC TAP-M310R-1P1R1S, -1P2R1Sモデル: 110 ~ 220 VAC |
| 電源コネクタ | TAP-M310R-NPS-1Rモデル: M12 A-coded 4ピン オスコネクタ TAP-M310R-NPS-1P1Rモデル: M12 K-coded 5ピン オスコネクタ TAP-M310R-1P1R1S, -1P2R1Sモデル: M12 K-coded 5ピン オスコネクタ |
| 消費電力 | TAP-M310R-NPS-1Rモデル: 32.4 W (最大) TAP-M310R-NPS-1P1Rモデル: 33W (最大) TAP-M310R-1P1R1Sモデル: 39.6 W (最大) TAP-M310R-1P2R1Sモデル: 68.2 W (最大) |
| 環境 | |
| 動作温度 | -40 ~ 75℃ |
| 保管温度 (外装含む) | -40 ~ 85℃ |
| 相対湿度 | 5 ~ 95% (結露無きこと) |
| 規格および認証 | |
| EMC | EN 61000-6-2/-6-4, EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 30 A/m |
| 安全 | IEC 62368-1, UL 62368-1 |
| 鉄道 | EN 50121-4, EN 50155 |
| 鉄道防火 | EN 45545-2 |
| 無線 | EN 300 328, EN 301 489-1/17, EN 301 893, EN 300 440, FCC |
| MTBF | |
| 時間 | TAP-M310R-NPS-1Rモデル: 2,531,479時間 TAP-M310R-NPS-1P1Rモデル:1,872,508時間 TAP-M310R-1P1R1Sモデル:1,414,473時間 TAP-M310R-1P2R1Sモデル:922,834時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 5年 |
本体
| TAP-M310R-NPS-1R-EU-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 車載用, EUバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-NPS-1R-US-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 車載用, USバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-NPS-1P1R-EU-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 車載用, EUバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-NPS-1P1R-US-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 車載用, USバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-1P1R1S-EU-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 鉄道沿線用, EUバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-1P1R1S-US-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 鉄道沿線用, USバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-1P2R1S-EU-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 鉄道沿線用, EUバンド, 動作温度: -40 ~ 75 ℃ |
| TAP-M310R-1P2R1S-US-CT-T | 鉄道車両 – 地上間通信用 Wi-Fi 6 AP/クライアント, 鉄道沿線用, USバンド, 動作温度: -40 ~ 75 ℃ |
